КЛАПАН ПЕРЕПУСКНЫЙ ГИДРАВЛИЧЕСКИЙ

КРЕСТОВОЙ ВАУОМ 1/2" + ВИНТЫ

С РЕГУЛИРОВКОЙ ДАВЛЕНИЯ 50-200 БАР

Производство:

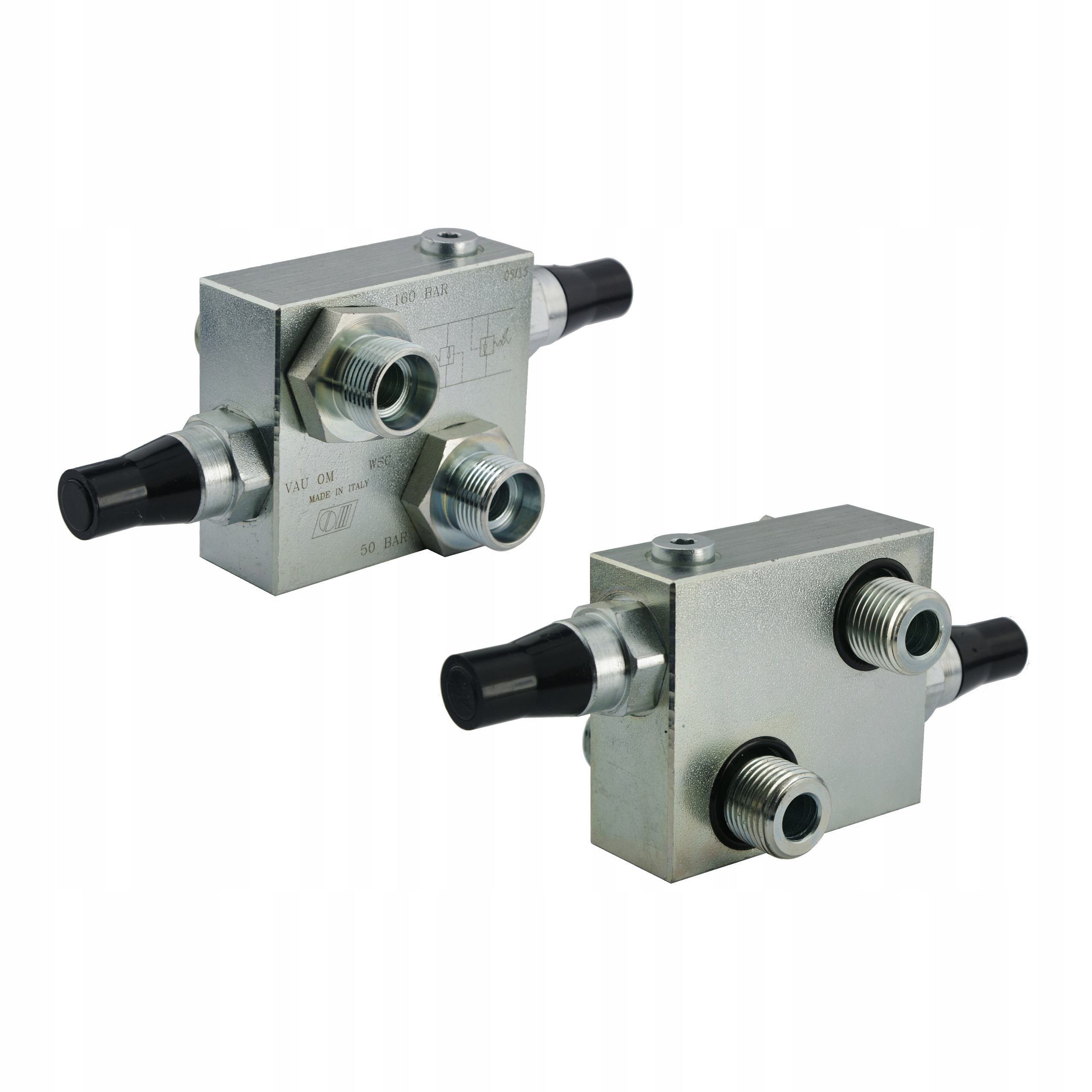

Оригинальный итальянский продукт марки Oleodinamica Marchesini, символ: VAU OM 1/2"; 1.35.07.015

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Принцип работы:

Кроссовой (предохранительный) перепускной клапан, также известный как ударный клапан, используется для ограничения максимального давления на двух входах ресивера. . Обеспечивает идеальную защиту от резких скачков давления и позволяет задавать разное давление на двух входах гидросистемы.

Предназначен для плавного торможения гидромоторов. Очень популярный клапан в упаковочных машинах, сверлильных станках, дрелях и т. д.

Подключение:

Подключите одну сторону V1 и V2 к линиям давления, например, в гидрораспределитель. Аналоговые выходы с другой стороны V1 и V2 к портам подключения ресивера, например, гидромотора.

Интеграция:

Поставляется в комплекте с двумя винтами для соединения клапана с гидравлическим двигателем. Устанавливается непосредственно на гидромотор, подходит для двигателей BMR, SMR, OMP, BMP (фото):

Технические данные:

Максимальный расход: 60 л/мин Количество гидравлических отверстий в корпусе: 4 Резьба болтов со стороны двигателя: 1/2" [BSP] ] Резьба болтов со стороны гидравлической линии: M22x1,5 Материал корпуса: оцинкованная сталь Допустимое максимальное давление: 200 бар Заводская настройка перепускных клапанов: 130 бар Диапазон регулировки перепускного клапана: 50 - 200 бар Регулировка перепускного клапана: 45 бар (на полный оборот) Вес : 1,150 кг p>

Температурный диапазон и тип масла:

Допустимая температура окружающей среды: от -40 C до +60 C Допустимая температура масла: от -15 C до +80 C Тип масла: Гидравлическое масло на минеральной основе.

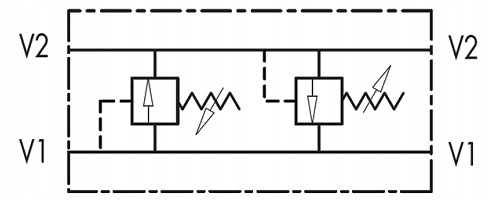

Гидравлическая схема клапана ВАУ ОМ (фото):
