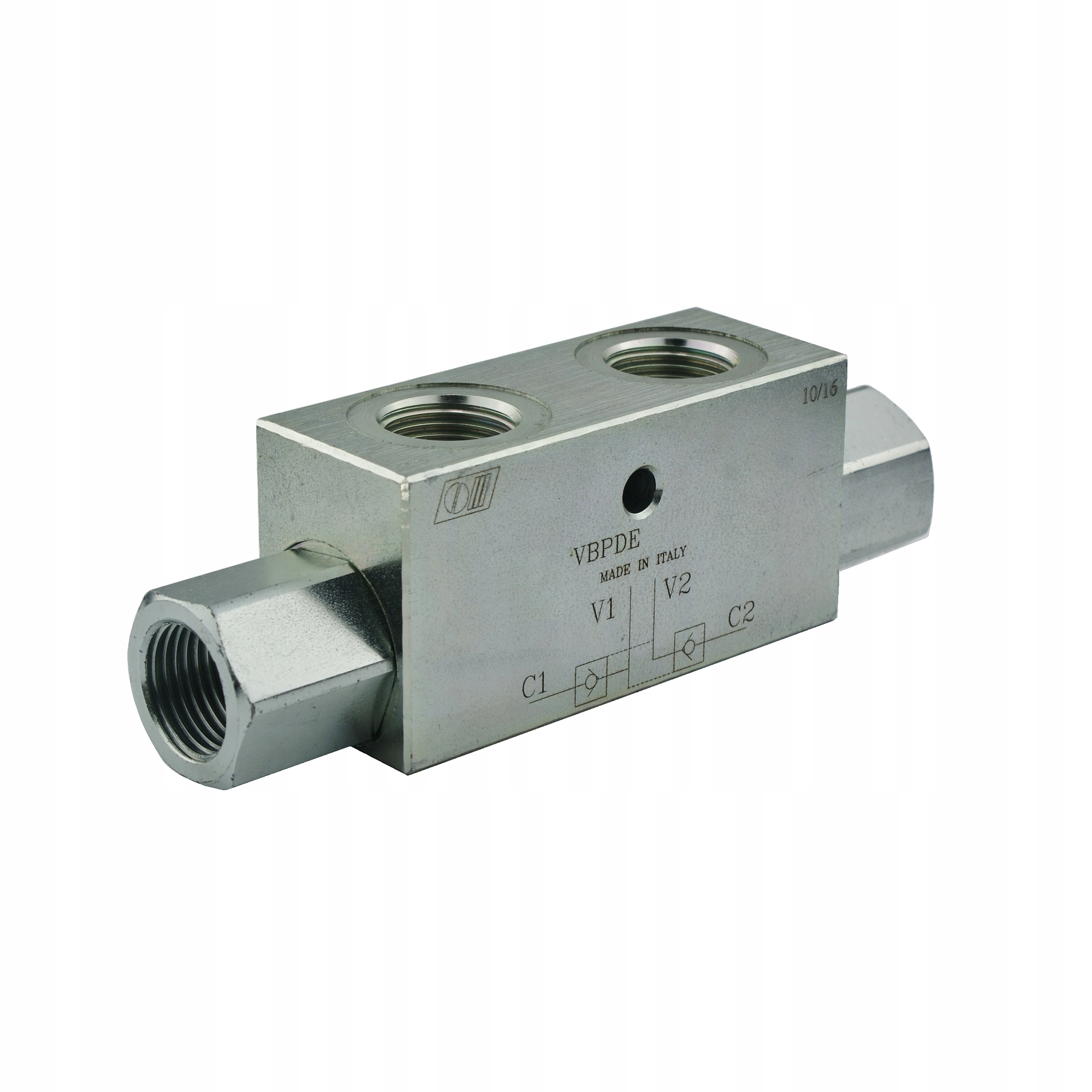

КЛАПАН ОБРАТНЫЙ ГИДРАВЛИЧЕСКИЙ VBPDE 3/8"

ЗАМОК ДЛЯ ДВУХСТОРОННЕГО ПРИВОДА

Производство:

Оригинальный итальянский продукт марки Oleodinamica Marchesini, символ: VBPDE 3/8"; 1.35.17.010

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Принцип работы:

Обратный клапан с двойным управлением, также известный как «затвор», используется для блокировки движения штока поршня привода в обоих направлениях. . Он обеспечивает стабилизацию положения штока поршня, когда мы не управляем распределителем и на исполнительный механизм действуют большие силы. Блокировка клапана перестает работать, когда мы начинаем управлять гидрораспределителем.

Подключение:

Подключите V1 и V2 к линиям электропередачи, например секциям гидравлической системы. распределитель. Подсоедините C1 и C2 к ресиверу, например, к приводу двойного действия.

Поток от V1 к C1 и от V2 к C2 полностью блокируется, когда на V1 и V2 нет давления. Поток от V1 к C1 и от V2 к C2 открывается при приложении давления к V1 или V2.

Технические данные:

Максимальный расход: 35 л/мин Количество гидравлических отверстий в корпусе: 4 Внутренняя резьба в корпусе: 3/8" [BSP] Материал корпуса: оцинкованная сталь Допустимое максимальное давление: 350 бар Давление открытия проточного блока: 3 бар Вес: 0,736 кг

Температурный диапазон и тип масла:

Допустимый температура окружающей среды: от -40 С до +60 С Допустимая температура масла: от -15 С до +80 С Тип масла: Гидравлическое масло на основе минерального масла.

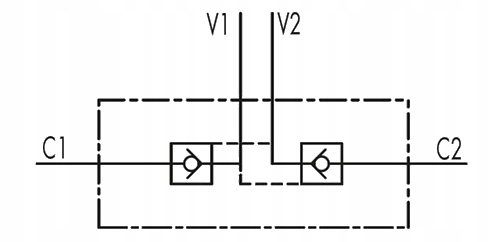

Гидравлическая схема клапана VBPDE (фото):
