Гідравлічний гальмівний прес FPM40Tx2200 CNC

Гидравлический листогибочный пресс FPM-MB8-40T*2200 DA52S, система ЧПУ, 3+1 ось

Основные особенности:

1. Современный дизайн, рама термообработана для устранения напряжений, возникающих при сварке, рабочий стол повышенной жесткости, опционально возможно добавить

механическое/гидравлическое компенсирующее устройство

, которое обеспечит еще более точную гибку.

2. Синхронное гидравлическое управление и программируемые контроллеры обеспечивают точную повторяемость и простоту использования.

3. Интегрированная гидравлическая система (Bosch Rexroth Германия) позволяет быстро переключать направление и скорость работы.

4. Точное позиционирование осей X (задний бампер) и Y (верхняя высота инструмента) в системе ЧПУ с помощью программируемого контроллера Estun E21. В системах ЧПУ возможность программирования от двух до шести осей через серводвигатели, управляемые голландскими контроллерами Delem.

Характеристики станочной системы.

(система предлагается в зависимости от описания в заголовке)

Система ЧПУ:

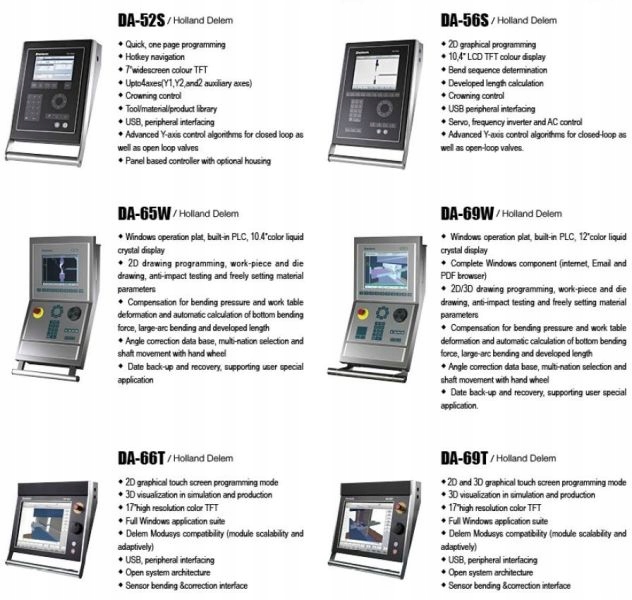

Новейшие технические решения, обеспечивающие простую и высокоэффективную работу, станки оснащены европейскими контроллерами голландской компании Delem.

Компактная конструкция, благодаря которой устройства занимают минимум места.

Быстрые и мощные устройства с современным дизайном.

Гидравлическое ЧПУ-управление ползунками Y1 и Y2 для достижения высочайшей точности параллельности рабочему столу.

Система ЧПУ автоматически контролирует компенсацию прогиба стола в зависимости от толщины и длины гнутого элемента, благодаря этой регулировке обеспечивается высокая точность гибки по всей длине элемента.

Функции в зависимости от на модели:

- 7" - 17" TFT дисплеи.

- 2D и 3D интерфейсы.

- Управление осями от 4-х От +1 до 8+1.

(+1 – гидравлическая компенсация стола)

- Память верхнего и нижнего инструмента.

- USB-интерфейс.

- Стабильная операционная система Windows с поддержкой немедленного завершения работы.

- Простое редактирование параметров + ярлыки.

- Автоматический расчет значений прогиба.

- Автоматический расчет силы прижима и спуска пуансона для запрограммированного угла изгиба.

- Инструменты анализа, панель диагностики, база данных калибровки углов.

Комплектация в зависимости от модели:

- Цифровое управление осями Y1 и Y2.

- Управление осями серводвигателя: X, R, Z1 и Z2 - точность 0,05 мм

(количество программируемых осей в зависимости от описания в заголовке).

- Ось Х заднего бампера на двух ШВП и линейных подшипниках – точность 0,01 мм.

- Гидравлическое компенсирующее устройство - для большей точности гибки.

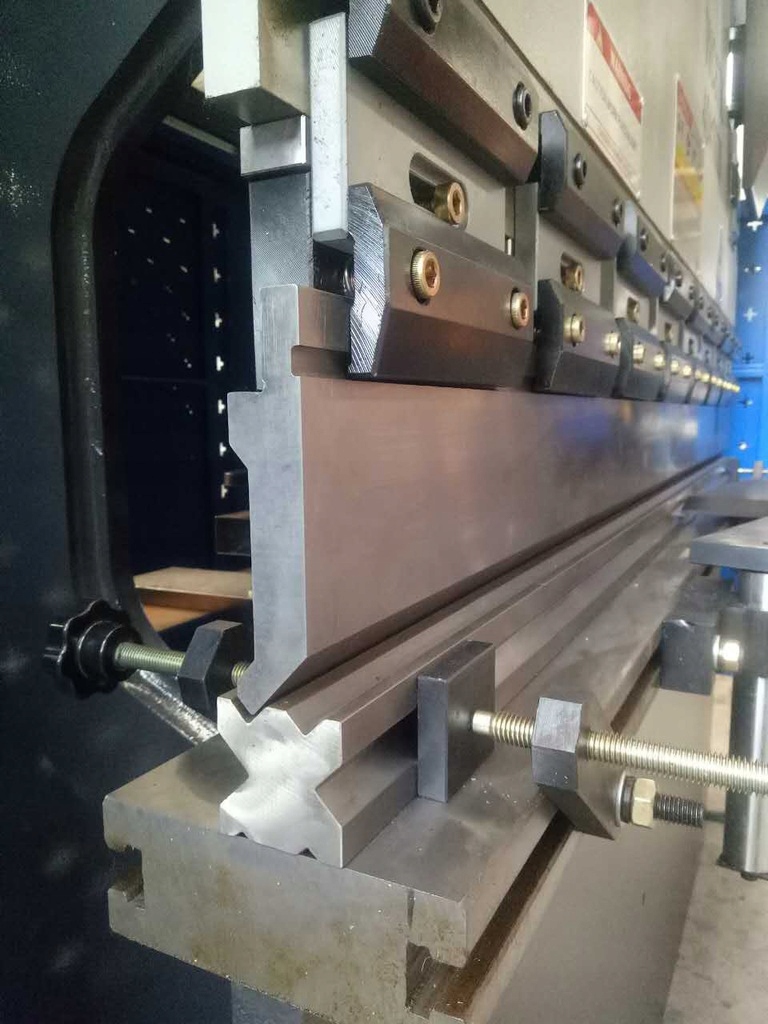

- Набор инструментов: разделенный пуансон,

четырехгранная матрица.

(86º, R0,6 мм, материал: 42CrMo) .

- Гидравлические клапаны Bosch Rexroth.

- Гидравлические линии EMB.

- Двигатель, лицензированный Simens.

- Электрика Schneider Electric.

- Выдвижные передние опорные рычаги.

- Боковые и задние защитные ограждения.

- Консоль с педалями управления и аварийной остановкой.

- Руководство пользователя на польском языке.

- CE.

Дополнительное оборудование:

b>

- Передняя световая завеса безопасности .

- Задняя световая завеса безопасности.

- Защитная лазерная защита.

- Ручные зажимы без ключа для верхнего инструмента.

- Дополнительно инструменты в соответствии с требованиями заказчика.

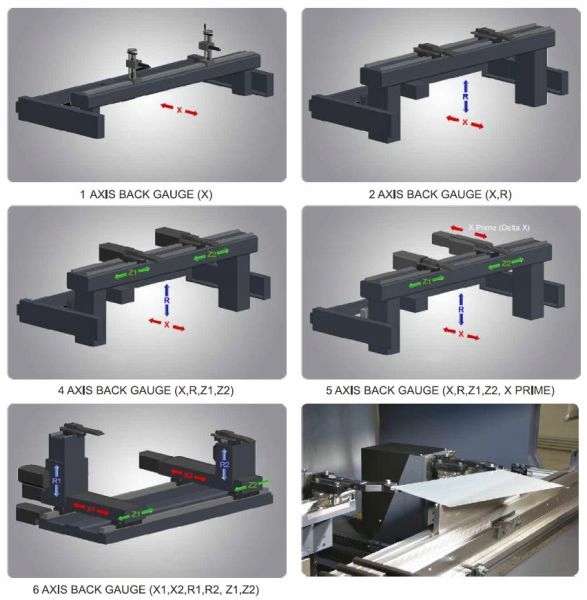

Опции для программируемых осей заднего бампера:

Технические данные:

Нет. Параметр: Единица измерения: 80T/3200

1. Сила давления Кн 400

2. Макс. Длина изгиба (А) мм 2200

3. Расстояние между колоннами (В) мм 1700

4. Глубина горловины (D) мм 350

5. Ход(С) мм 100

6. Макс. Проем(Е) мм 340

7. Скорость опускания по оси Y мм/сек 150

8. Скорость подъема по оси Y мм/сек 150

9. Точность по оси Y1, Y2 мм/м 0,01

10. Макс. Расстояние по оси X мм 500

11. Линейность Изгиба мм 0,5

12. Задний бампер Точность мм 0,05

13. Рычаги передние опорные шт 2

14. Бамперы задние 2 шт

15. Мощность двигателя 3 кВт

16. Программатор ЧПУ DA52S

17. Длина*Ширина*Высота мм 2600*1450*2050

18. Вес, кг 3000.

Стандартная/дополнительная конфигурация:

Нет. Название: Производитель: Конфигурация:

1. Контроллер системы ЧПУ DELEM DA52S — стандарт Нидерландов

2. Немецкий стандарт электроэнергии Schneider Electric

3. Стандарт главного двигателя Siemens (лицензированный)

4. Задний бампер, тайваньская стандартная синхронизация

5. Стандартный сервоконтроллер/серводвигатели Estun

6. Ножное управление KACON, стандарт Кореи

7. Задний бампер — шарико-винтовые пары, линейные подшипники, стандарт HIWIN, Тайвань

8. Гидравлическая система Bosch Rexroth, немецкий стандарт

9. Масляный насос Bosch Rexroth, немецкий стандарт

10. Стандартные герметики MERKEL-Германия

11. Фитинги для гидравлических труб EMB-Немецкий стандарт

12. Стандартные передние/задние крышки Ferita

13. Инструменты Стандартный Набор Стандартный

14. Ручные верхние зажимы инструмента. Стандартные инструменты общего назначения

15. Гидравлический стандарт компенсации изгиба

16. Стандарт линейного чтения FAGOR-Испания

17. Стандартные оси с ЧПУ 3+1 (Y1, Y2, X, V) Стандарт

18. Механическая компенсация изгиба Опционально

19. Лазер для защиты оператора DSP-Италия Опционально

20. Передняя/задняя шторка LNTECH Опционально

21. Дополнительные оси R, Z1, Z2 с ЧПУ

Галерея:

Гибочный пресс с ЧПУ.

Параметры машины можно настроить в соответствии с вашими потребностями и требованиями, мы будем рады помочь вам выбрать правильное решение!

Популярные модели:

30T/1600, 40T/1600,40T/2200,40T/2500, 50Т/2500,63Т/2500,63Т/3200,80Т/2500,80Т/3200,80T/4000, 100T/2500,100T/3200,100T/4000,
