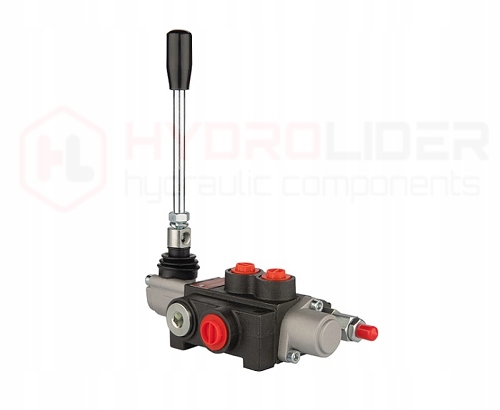

Hydraulic distributor 1 section

with a set of connections with the m18x1.5 and M16x1.5

production:

original product Hydrolider, symbol: Symbol: 1.10.01.010.1816

Application:

адаптирован для контроля одного, навязчивого или двухстороннего цилиндра. Он имеет выход давления N, необходимый для последовательных соединений или для установки коллектора как другого в существующей системе.

Дистрибьютор, предназначенный для различных типов машин, таких как сельскохозяйственный механизм, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительные машины, зарядные устройства, экскаваторы, подметальные машины, промышленные машины и другие гидравлические управляющие устройства.

Technical data:

• Minimum flow: 1 l/min
• Maximum flow in the set with connections: 30 l/min
• Control: single -sided or double -sided cylinder
• number [P]: G 1/2 "
• Thread in the corps on the return [T]: G 1/2"
• Gwent в теле в разделе [a/b]: g 3/8 "
• Gwent в корпусе при выходе давления [n]: g 1/2"

управление и принцип работы:

Три -позиционный рычаг (1 - 0 - 2), на пружине, она возвращается к вертикальной

• Положение 0 Нейтральное (рычаг настройка вертикально). По поршню стойки стойки - масло переходит к передаче.
• Положение в наклонном положении) Поршневый стержень цилиндра простирается.
• Позиция 2 Работа (рычаг помещен в наклонное положение) Поршневые стержни шкур цилиндра.

Условия работы:

• Адаптировано к работе внутри и снаружи
• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Рекомендуемое гидраулическое масло, основанное на масел -минимальном масле, например,. HL 32, HL, HL 46

• Максимальное давление на источник питания: 315 бар
• Максимальное давление на возврат: 50 бар
• Максимальное давление на секциях: 300 бар

Заводская настройка клапана переполнения:

Давление открытия переполненного клапана увеличивается с увеличением потока:

• 170 бар при 10 л/мин
• 180 бар при 20 л/мин
• 190 бар. Измерение можно найти на других наших аукционах Allegro, называемых измерениями. Рекомендуется проверить и установить подходящее давление перед запуском. Возможность независимой корректировки, полное вращение изменение на 30 бар.

Набор соединений и соединения с шлангами:

Все соединения, предлагаемые в наборе, имеют уплотнение NBR, которое обеспечивает плотное соединение с дистрибьютором. На боковой стороне гидравлического кабеля соединение имеет 24 °, адаптированный к шлангам, вырезанным на концах DKOL, DKOL-90, DKOL-45 с типичным конусом зажима 24 °. Соединение с шлангами не требует дополнительной герметизации.

• Выходной поток [P]: M18x1.5
• Выходной поток в возврате [t]: M18x1.5
