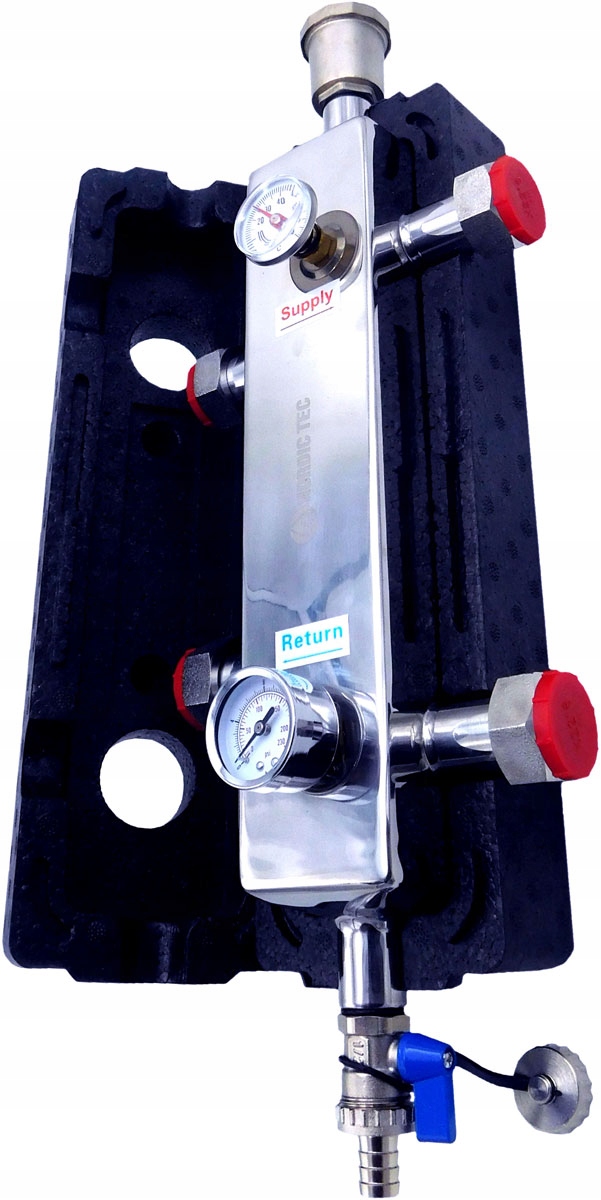

Гидравлическая муфта NORDIC TEC с изоляцией, термометром и манометром

Из нержавеющей стали

Для 2 контуров 1"

с измерением температуры и давления

со сливным и вентиляционным клапаном в комплекте

✅надежный бренд NORDIC TEC – гарантия работы сцепления на протяжении многих сезонов

ДЕТАЛИ Муфты для центрального отопления - Nordic Tec

• максимальная мощность установки: 65 кВт
• максимальный расход: 4,2 м³/ч
• подключение для установка с гайками 1" (DN25") GW.
• сливной клапан и соединение для воздухоотводчика: 1/2".
• максимально рекомендуемая рабочая температура: до 92°C.
• рекомендуемое рабочее давление: до 10 бар
• материал: оцинкованная нержавеющая сталь
• материал изоляции: полипропилен EPP
• расстояние между соединениями гидромуфты – 14см и 21см (соответственно на стороне с узким и широким промежутком)
• Вес клатча с фурнитурой - 2,40кг

Комплект муфты CO SNT-A-70 включает

Корпус муфты CO из нержавеющей стали

Автоматический выпускной клапан

Сливной клапан с краном

Манометр для измерения давления в сцеплении

Термометр для измерения температуры

Теплоизоляция

Элементы настенного крепления

Монтажное положение гидромуфта СНТ-А-70

✔Гидравлическая муфта из данного предложения может работать в любом положении, вертикальном или горизонтальном. Однако, поскольку в комплект входит сапун и сливной клапан, сцепление рекомендуется устанавливать вертикально. Установка сцепления в горизонтальном положении приводит к необходимости отказаться от использования воздушного клапана в таком виде.

Принцип работы муфты центрального отопления СНТ-А-70

Муфта центрального отопления смешивает жидкости, поступающие в нее с обеих сторон установки, тем самым выравнивая давление в системе центрального отопления, что имеет большое значение для экономичной эксплуатации котлов и насосов. Балансировка давления достигается за счет того, что вводы с обеих сторон установки расположены не на так называемом пространство относительно друг друга. По этой причине муфта не содержит внутри дополнительных перегородок или сеток.

Клатч можно монтировать как горизонтально, так и вертикально, но рекомендуется вертикальная установка, так как это позволяет дополнительного оборудования, входящего в комплект (воздухоотводчик и сливной клапан). При вертикальной установке следует заглушить выходы для дополнительного оборудования (1/2") и не устанавливать краны.
