Поворотный колпак дымохода TURBOWENT PLUS HYBRIDOWY fi 200 с обозначением THP200CHAL-B

с регулятором скорости с обозначением ERO-32MN-1-B

и источником питания постоянного тока с обозначением ЭЗН-060М-0

Поворотный колпак дымохода HYBRID TURBOWENT PLUS — устройство, динамически использующее силу ветра для поддержки тяги дымохода, дополнительно оснащенное маломощным бесщеточным двигателем для ее эффективной стабилизации.

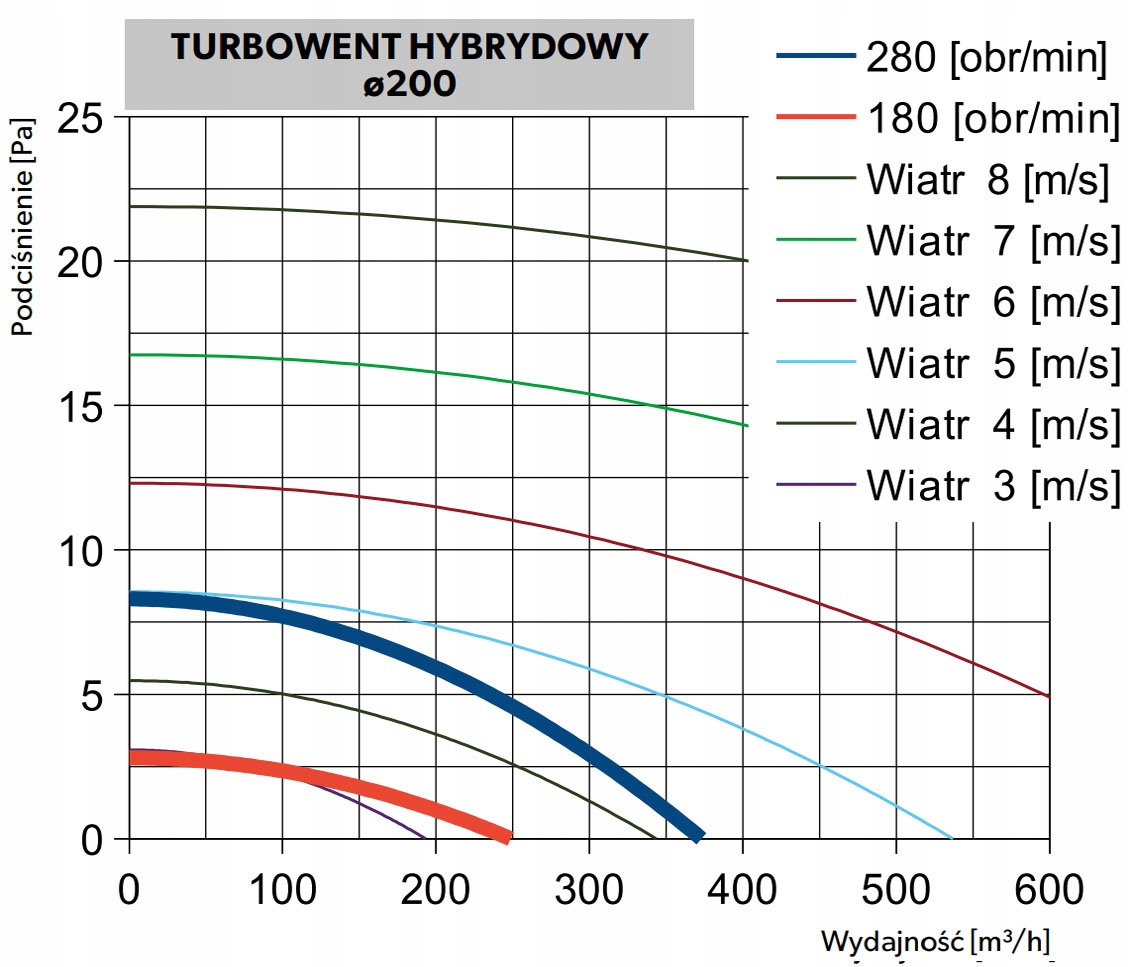

Кроме того, благодаря уникальной конструкции головки, обтекатель имеет отличные параметры вакуума и эффективности при минимальном энергопотреблении и низком уровне шума.

Дымоход TURBOWENT HYBRIDOWY PLUS Кожух не предназначен для отвода выхлопных газов печей и каминов, работающих на твердом топливе, пригоден только для вентиляционных дымоходов.

Монтаж:

Колпак монтируется на выходах дымоходы самотечной вентиляции. Независимо от направления, силы и вида ветра корневая турбина всегда вращается в одном и том же направлении, создавая отрицательное давление во входном отверстии корня, что приводит к увеличению по скорости потока воздуха в воздуховодах. Если ветер недостаточно силен для достижения заданной на контроллере скорости вращения, электродвигатель разгоняет насадку до заданной скорости; если он слишком силен, двигатель ограничивает скорость вращения. В ситуации, когда дующего ветра достаточно для обеспечения нужной скорости вращения, HYBRID TURBOWENT PLUS работает как обычный ветрозащитный кожух, а потребление электроэнергии минимально.

ПРИМЕНЕНИЕ:< /h1>

• для строительства гибридных вентиляционных систем
• для обеспечения самотечной вытяжной вентиляции
• при возникновении завихрений воздуха на выходе дымохода, вызванных его неблагоприятным расположением< /li>
• при неблагоприятной конфигурации местности, сильных и частых ветрах
• (зоны ветровой нагрузки II и III)
• когда стабилизированная тяга дымохода отсутствует или она слишком мала

Размеры:

• D = ~320 мм
• dz = 201 мм
• H = 456 мм
• h1 = 57 мм
• h2 = 196 мм< /li>
• h3 = 39 мм

Технические данные:

• Материал основания основание:Хромникель
• Материал головки основания:Алюминий
• Диаметр: 200 мм
• Рабочая температура от: -20 °C
• Рабочая температура до: 60 °C

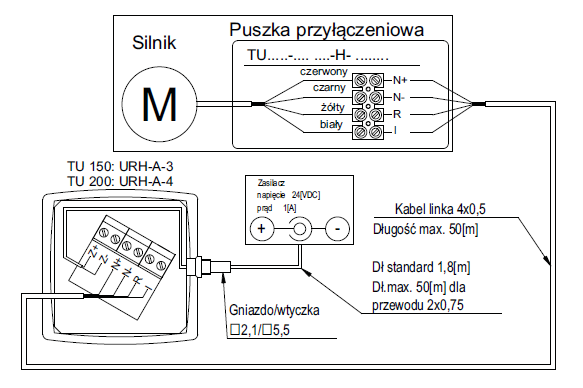

В комплект входят:

• Поворотная заглушка дымохода HYBRID TURBOWENT PLUS THP
• Электронный регулятор скорости с обозначением ERO-32MN-1-B
• Блок питания постоянного тока с обозначением ЭЗН-060-М-0

EZN-060M-0 Блок питания на DIN-рейку Delta 24В, 60Вт, 2,5А (DRC-24V60W1AZ)

Электронный блок питания преобразует напряжение из электросети в питание, необходимое для гибридных розеток .

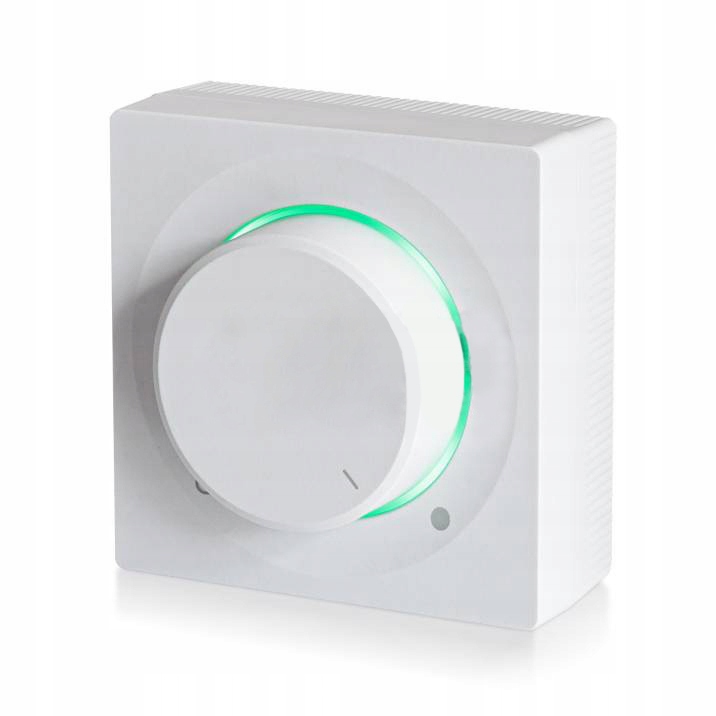

Электронный регулятор скорости ЭРО-32МН-1-Б (накладной/встраиваемый вариант)

ЭРО-контроллер предназначен для регулирования скорости вращения ТУ-Н, База ТУП-Н. Регулятор скорости поддерживает эффективность Turbowent на постоянном уровне независимо от погодных условий. Поэтому необходимо оборудовать каждое навесное оборудование отдельным регулятором скорости.

Ручная регулировка скорости поддерживает постоянную скорость, заданную пользователем. Рабочее состояние отображается двухцветным диодом (светодиодной подсветкой), который может предоставлять, среди прочего, следующую информацию: о:

• типе управляемого устройства,
• правильных и неправильных поворотах управляемого устройства,
• повреждениях управляемого устройства или самого контроллера .

Тип управляемого устройства выбирается с помощью двух кодовых переключателей, расположенных на задней стороне регулятора.

По желанию заказчика возможен выбор другой модели регулятора скорости. Пожалуйста, сообщите продавцу о выборе модели при покупке!

При отсутствии такой информации будет отправлен стандартный регулятор - модель ЭРО-32МН-1-Б.

Скорость Другие модели регулятора (модели по отношению к фото сверху вниз):

ERO-32MN-1-CZ

ERO-32MN-2-CZ

ЭРО-32МН-2-Б
