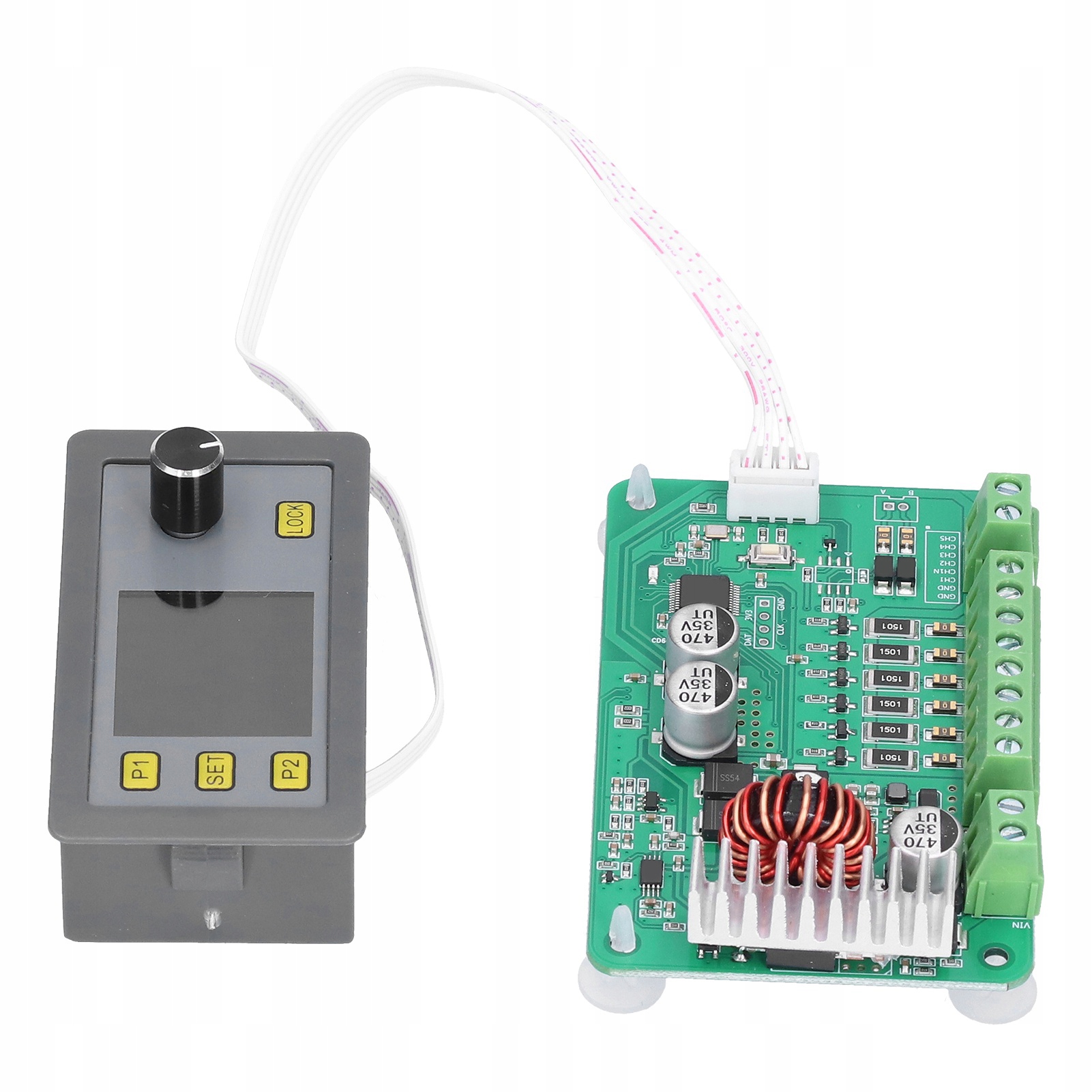

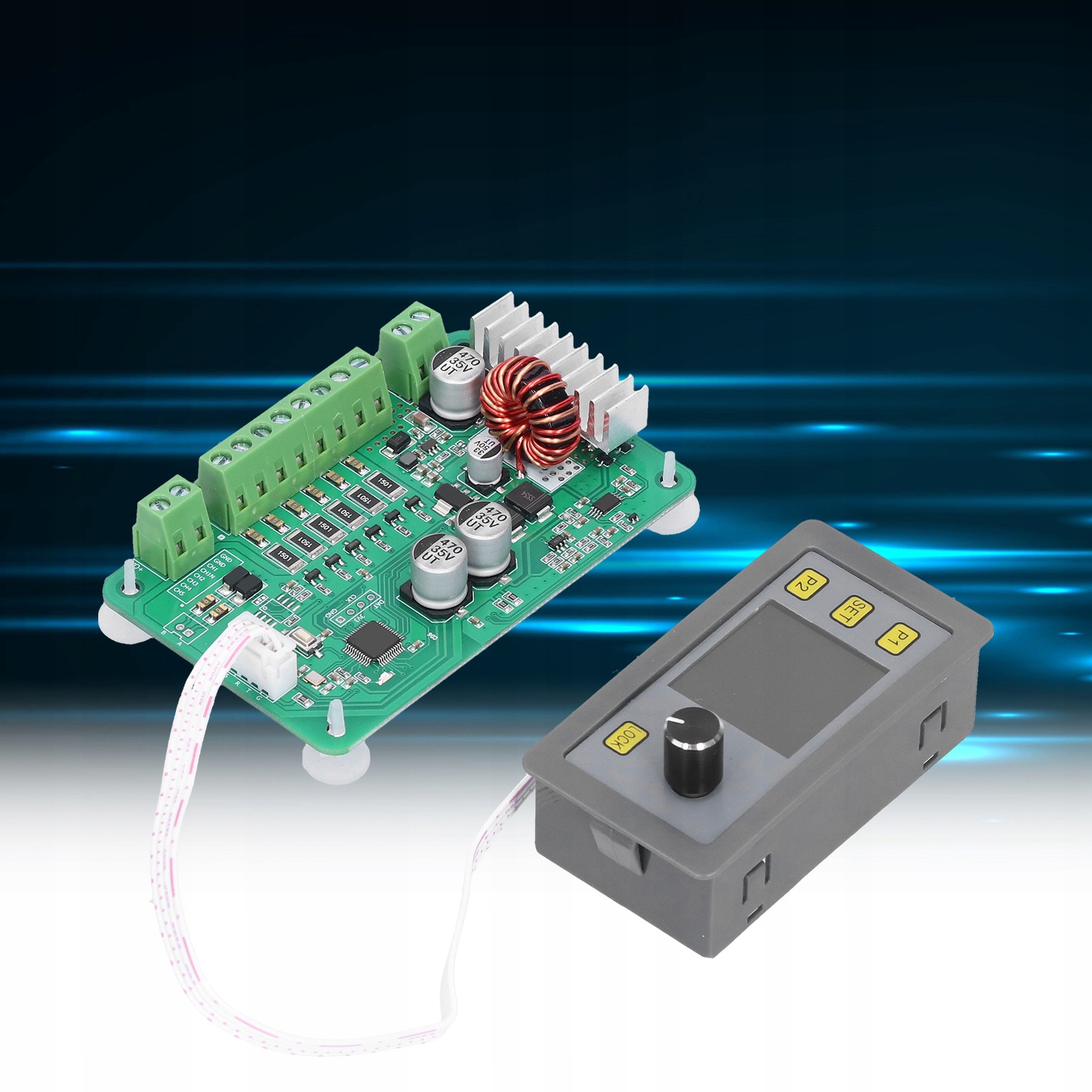

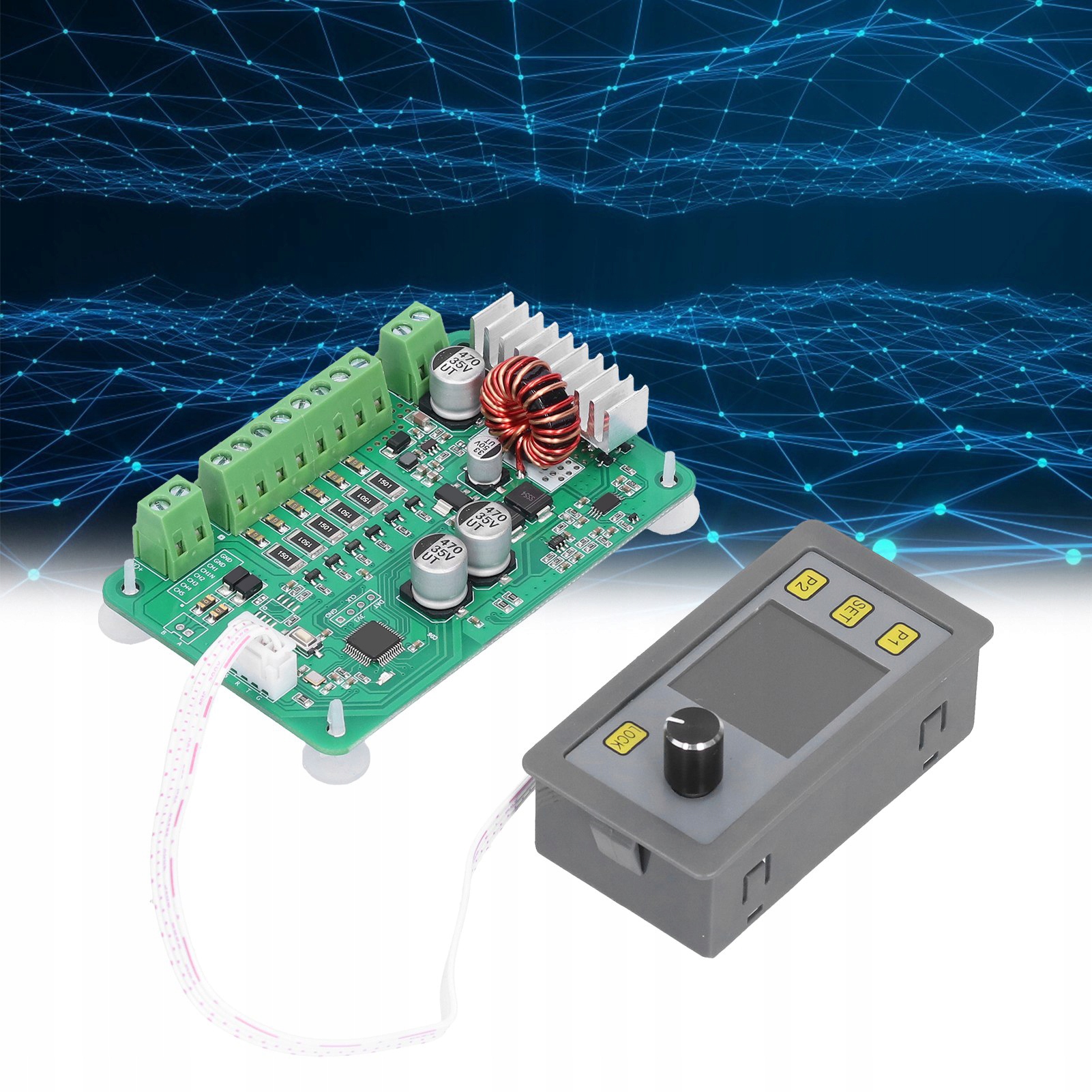

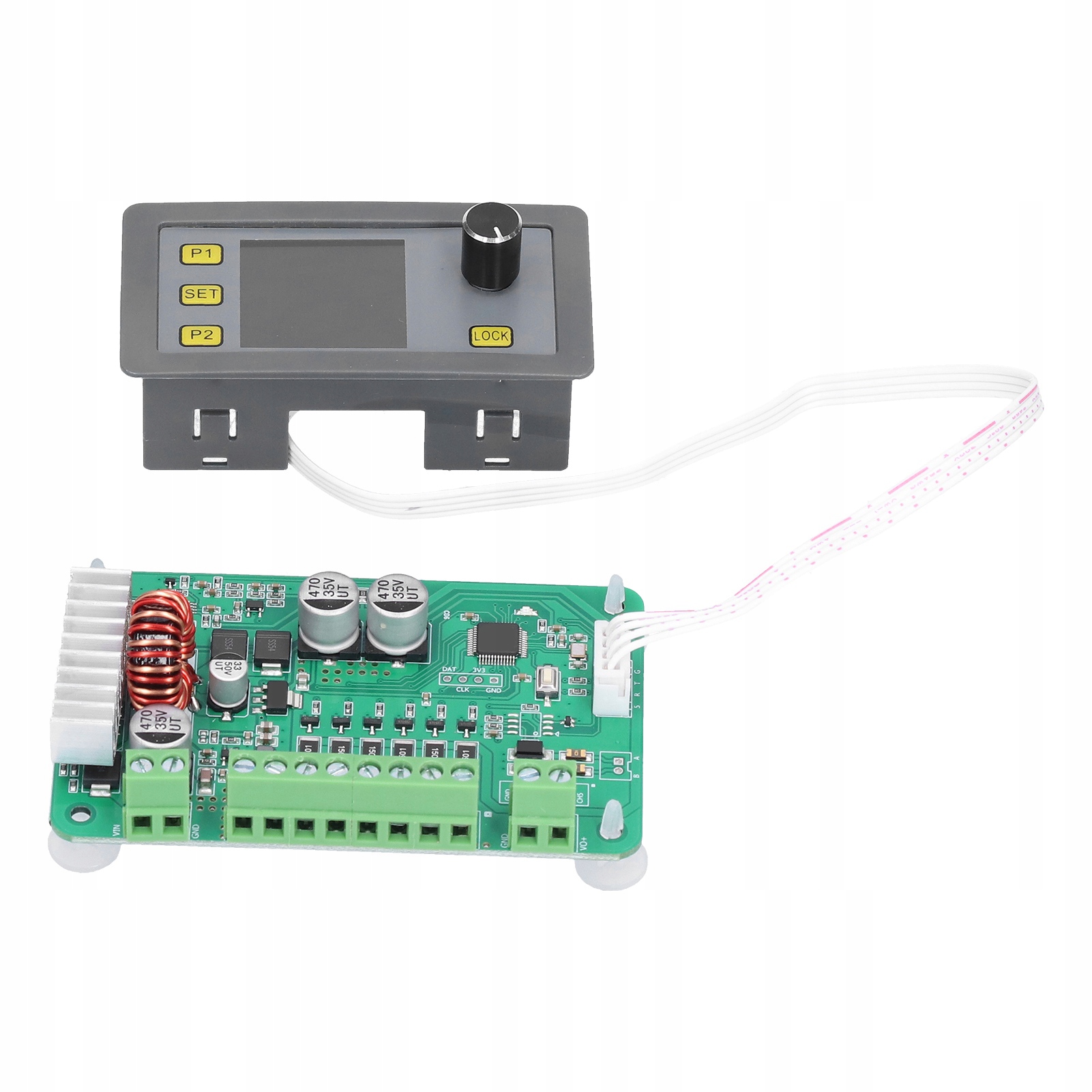

Генератор сигналу ШІМ 5 + 1 безступінчастий канал


Код: 13033862403
2022 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 100

Покупая «Генератор сигналу ШІМ 5 + 1 безступінчастий канал», вы получите заказываемую вещь из каталога «Сетевые устройства» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Функция:

1. Многофункциональный регулируемый генератор сигналов поддерживает несколько режимов, таких как режим ШИМ, импульсный режим, режим источника сигнала, режим синусоидальной волны и т. д.

2. Имеют сильную сигнальную нагрузку, выходной ток до 30 мА, высокую эффективность

3. Поддерживает регулируемое напряжение, частоту и рабочий цикл в режиме ШИМ, очень удобно

4. 5 + 1-канальный генератор сигналов ШИМ с четким экраном и простой компоновкой панели управления.

5. Поддержка 5 выходов сигнала ШИМ, 1 выход сбалансированного сигнала ШИМ, 1 регулируемый автоматический понижающий выход 24 В.

Спецификация:

  • Тип изделия: генератор сигналов ШИМ.
  • Материал: фенольная смола, латунь, сплав.
  • Модель: генератор ШИМ 5+1.
  • Напряжение питания: 7–24 В постоянного тока.
  • Выходное напряжение мощности: 1–24 В.
  • Функция продукта: 5 выходов сигнала ШИМ, 1 выход симметричного сигнала ШИМ, 1 Регулируемый автоматический понижающий выход 24 В.
  • ШИМ-сигнал: 5 каналов напряжения, частоты и рабочего цикла регулируются, точность частоты достигает 0,1%.
  • Диапазон напряжения Выходная мощность: Регулируемый 1–24 В (5 каналов с одинаковым напряжением).
  • Диапазон частот: регулируемый 1–150 кГц (каждый канал может быть настроен на разные частоты).
  • Диапазон рабочего цикла: 0–100. Регулируемый % (для каждого канала можно установить разный рабочий цикл).
  • Численное управление. Выходная мощность: 1 канал, регулируемая выходная мощность 1–24 В, ток 3 А, мощность 25 Вт, может автоматически увеличивать и уменьшать напряжение (Примечание: Если используется этот источник питания, рекомендуется, чтобы мощность источника питания модуля превышала 30% выходной мощности)
  • Нагрузочная способность сигнала: максимум 30 мА на канал (Примечание: если вам необходимо управлять большой нагрузкой, необходимо подключить внешний диск)
  • Температура окружающей среды: -10-+70 ℃
  • Размер модуля:
  • Часть управления дисплеем (длина x Ш x В): около 79 x 43 x 38 мм / 3,1 x 1,7 x 1,5 дюйма
  • Часть печатной платы (ДxШxВ): около 95 x 60 x 22 мм / 3,7 x 2,4 x 0,9 дюйма< /li>
  • Размер отверстия:
  • Часть управления дисплеем (ДxШ): около 76 x 39 мм / 3 x 1,5 дюйма
  • Часть печатной платы (ДxШ): около 85 x 50 мм/3,3 x 2 дюйма
  • Вес:
  • Часть управления дисплеем: Вес: 36 г/1,3 унции (прибл.)
  • Деталь печатной платы: Вес: 59 г / 2,1 унции (прибл.)
  • Цель: преобразование входного сигнала в целевой цифровой сигнал

Как использовать:

  • Нажмите P1 или P2, чтобы переключить текущий ШИМ, нажмите клавишу SET, чтобы переключиться и установить данные напряжения, частоты и рабочего цикла (скважность также может быть регулируется напрямую путем вращения энкодера без входа в режим SET), а поворотный энкодер может регулировать данные (короткое нажатие переключает между грубой и точной регулировкой). Сигнал отправляется в режиме реального времени во время процесса регулировки. После настройки данных нажмите кнопку SET, чтобы выйти. При выходе из состояния SET кратковременно нажмите энкодер, чтобы запустить или закрыть выход. (Примечание: все настройки имеют память при выключении питания)

Список упаковки:

  • 1 электронный модуль
  • 1 дисплей сигналов
