ГЕНЕРАТОР СИГНАЛУ 2В1 ОСЦИЛОСКОП LCD TFT 1GSa/s

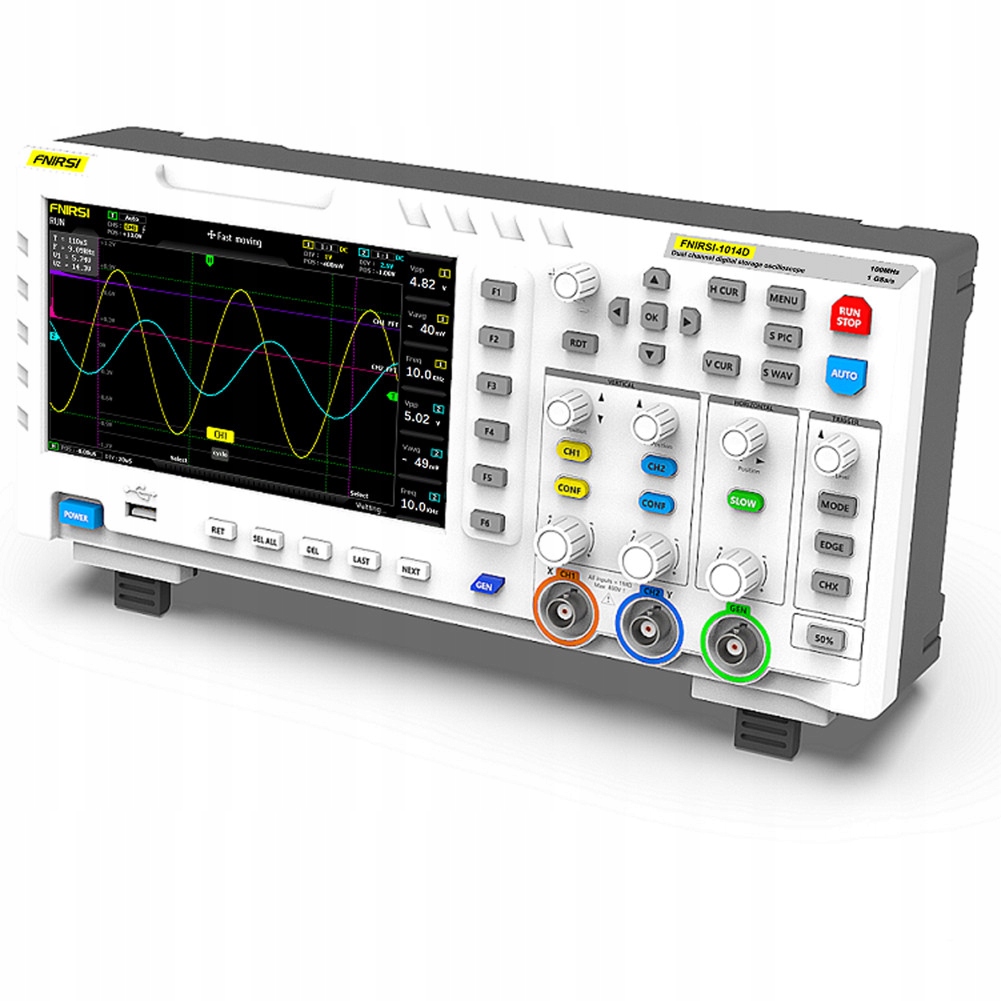

FNIRSI-1014D — это осциллограф и генератор сигналов «два в одном», частота дискретизации в реальном времени составляет 1 Гвыб/с, аналоговая полоса пропускания — 100 МГц*2, с 7-дюймовым TFT ЖК-дисплеем и встроенной защитой от высокого напряжения. Модуль может выдерживать постоянное напряжение до 400 В, не беспокоясь о сгорании осциллографа из-за того, что щуп не переключается на 10-кратную передачу с частотой 1 Гц, поддерживает 14 видов стандартных функциональных сигналов и настраиваемый прерывистый, прерывистый сигнал. Выходное устройство захватывает часть или весь комплекс. сигналы, измеренные осциллографом, в качестве выходного сигнала. Генератор сигналов, который может хранить до 1000 пользовательских сигналов среза. Приходите и попробуйте, он вас не разочарует.

Особенности:

Встроенный генератор сигналов DDS, поддерживает 12 типов функциональных сигналов.

Функция захвата вывода, позволяющая хранить до 1000 сигналов захвата.

Целевой высокоинтеллектуальный алгоритм декодирования, неограниченный срок службы кодера и интеллектуальная функция защиты от выгорания: 1X выдерживает напряжение до 400 В.

С аналоговой полосой пропускания 100 МГц*2 и частотой дискретизации 1 Гвыб/с (1X = 5 МГц, 10X = 100 МГц).

Полноценный 7-дюймовый цветной TFT ЖК-дисплей с разрешением 800*480, яркими цветами и высокой контрастностью.

Высокий диапазон измерения напряжения: 1X может измерять 0–40 В, 10X может измерять 0–400 В.

Измерение до 12 параметров: VPP, VP, Vmax, Vmin, Vavg, Vrms, частота, долг +, долг-, время +, время-, период.

Функция курсорного измерения: удобно измерять период, частоту и напряжение вручную.

Полная функция запуска (одиночный, нормальный, автоматический) и в любой момент отображение формы сигнала (функция паузы) замораживается.

Оснащен высокопроизводительной функцией «АВТО» одной кнопкой, а также функцией сохранения сигналов и снимков экрана одной кнопкой.

Встроенная память объемом 1 ГБ позволяет хранить до 1000 снимков экрана + 1000 наборов данных сигналов.

Мощный менеджер изображений сигналов поддерживает просмотр миниатюр, просмотр, детализированный просмотр, перелистывание страниц, удаление и увеличение, уменьшение, панорамирование и т. д.

Оснащен USB-интерфейсом, который можно подключить к компьютеру для обмена снимками экрана с компьютером, что удобно для вторичного анализа.

Функция графического отображения чисел Лиссажу может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.

Функция отображения FFT, может анализировать спектральные характеристики сигнала, технология памяти, экран обновления формы сигнала не мерцает.

С функцией регулировки яркости экрана и функцией регулировки яркости фона сетки, также легко носить с собой.

Технические данные:

Материал: ABS

Пропускная способность аналогового сигнала: 100 МГц * 2

Количество каналов: 2 канала

Максимальная частота дискретизации в реальном времени: 1 Гвыб/с

Чувствительность по вертикали: 50 мВ/дел ~ 500 В/дел

Диапазон развертки по горизонтали: 50 с/дел ~ 10 нс/дел

Диапазон развертки по горизонтали: 50 с/дел ~ 10 нс/дел

p>

p>

Максимальное испытательное напряжение: 40 В (пробник 1X), 400 В (пробник 10X)

Глубина памяти: 240 Кбит

Входное сопротивление: 1 МОм

Точность АЦП: 8 бит.

Режим связи: переменный/постоянный ток.

Режим запуска: одиночный, нормальный, автоматический.

Перепад триггера: нарастающий/падающий. Край

Внешнее триггерное напряжение 0–40 В

Порты расширения: экспорт фотографий через USB

Размер упаковки: 340*140*70 мм/13,4*5,5*2,8 дюйма

Вес упаковки: 1949 г/4,3 фунта

Упаковочный лист:

1 * хост осциллографа FNIRSI-1014D

2 * соответствующий пробник 100 МГц (1X и 10X)

1 * зажим

1 * USB-линия передачи данных

1 * Руководство пользователя на английском языке
