Генератор сигналів осцилограф мультиметр, 3в1

Особенности:

Универсальный портативный измерительный прибор — функция портативного осциллографа + функция цифрового мультиметра + генератор сигналов, встроенный многофункциональный портативный измерительный прибор 3-в-1. Переключатель с одной клавишей, простой в использовании, компактный размер, со стоечным кронштейном для обслуживания на открытом воздухе, измерения на месте, технического обслуживания автомобиля, определения мощности и т. д.

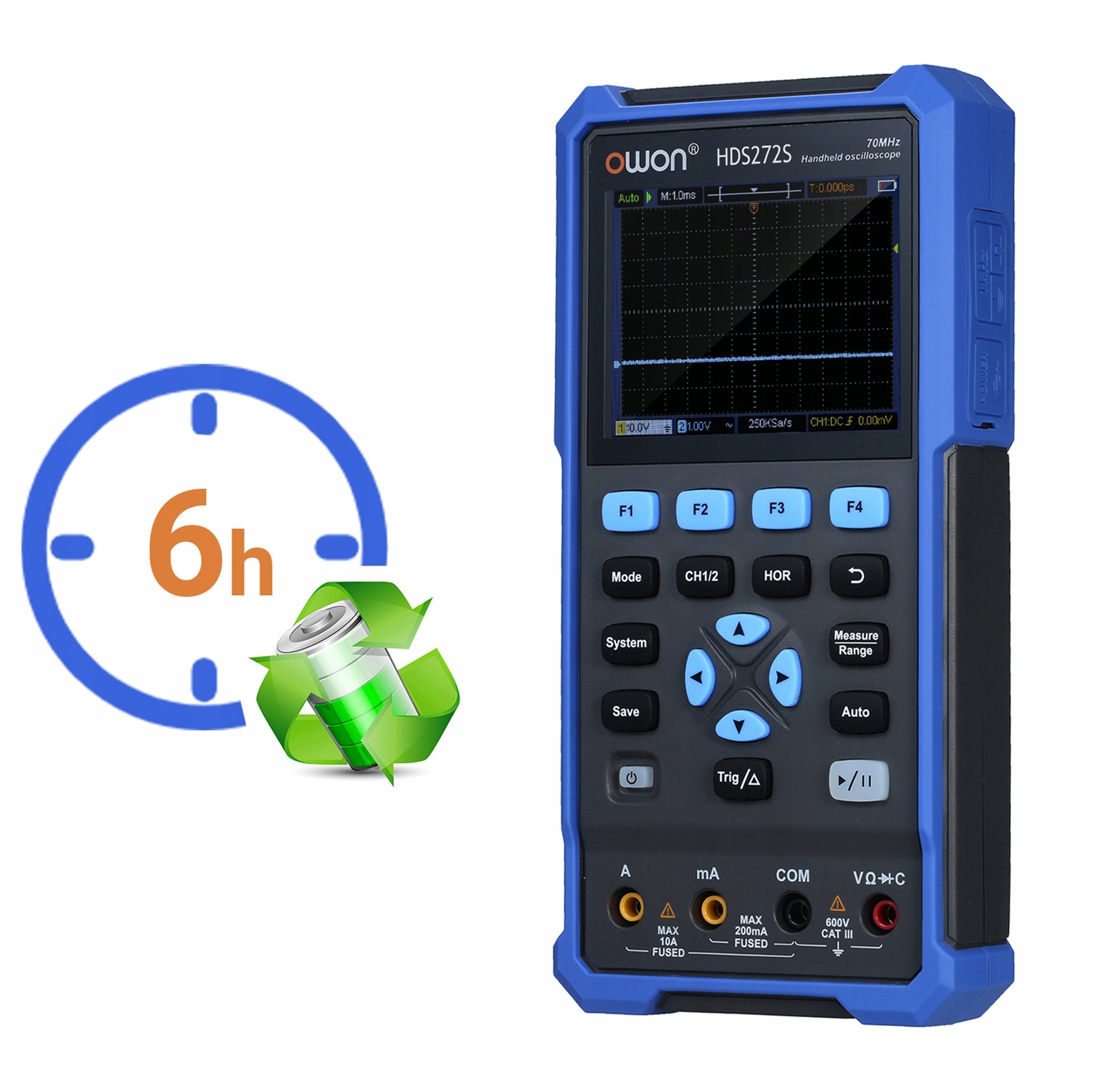

Эргономичный дизайн — 3,5-дюймовый цветной дисплей ЖК-дисплей с высоким разрешением и высокой контрастностью; Высокая надежность с функцией самокалибровки; SCPI, поддерживаемый интерфейсом USB Type-C, позволяет анализировать и распечатывать данные с осциллографа. 2 шт. литиевая батарея 18650 емкостью 2200 мАч, потребляемая мощность менее 3 Вт, может работать непрерывно около 6 часов; В комплект входит кабель USB Type-C для удобной зарядки.

Основная функция цифрового осциллографа — 2-канальный вход, полоса пропускания 70 МГц, частота дискретизации в реальном времени 250 МСа/с, максимальная длина записи 8. к. Функция измерения курсора; Несколько функций автоматического измерения; функция XY; Одна ключевая функция автоматической настройки, которую легко обнаружить и отладить.

Цифровой портативный мультиметр — автоматический диапазон 20 000 отсчетов Мультиметр истинного среднеквадратического значения с функцией удержания можно использовать для измерения стандартного напряжения и тока , сопротивление, диод, емкость и проверка целостности, легко обнаружить и отладить. Максимальное входное напряжение переменного тока 750 В, постоянного тока 1000 В; Независимый вход мультиметра и осциллографа поддерживает функцию относительных измерений.

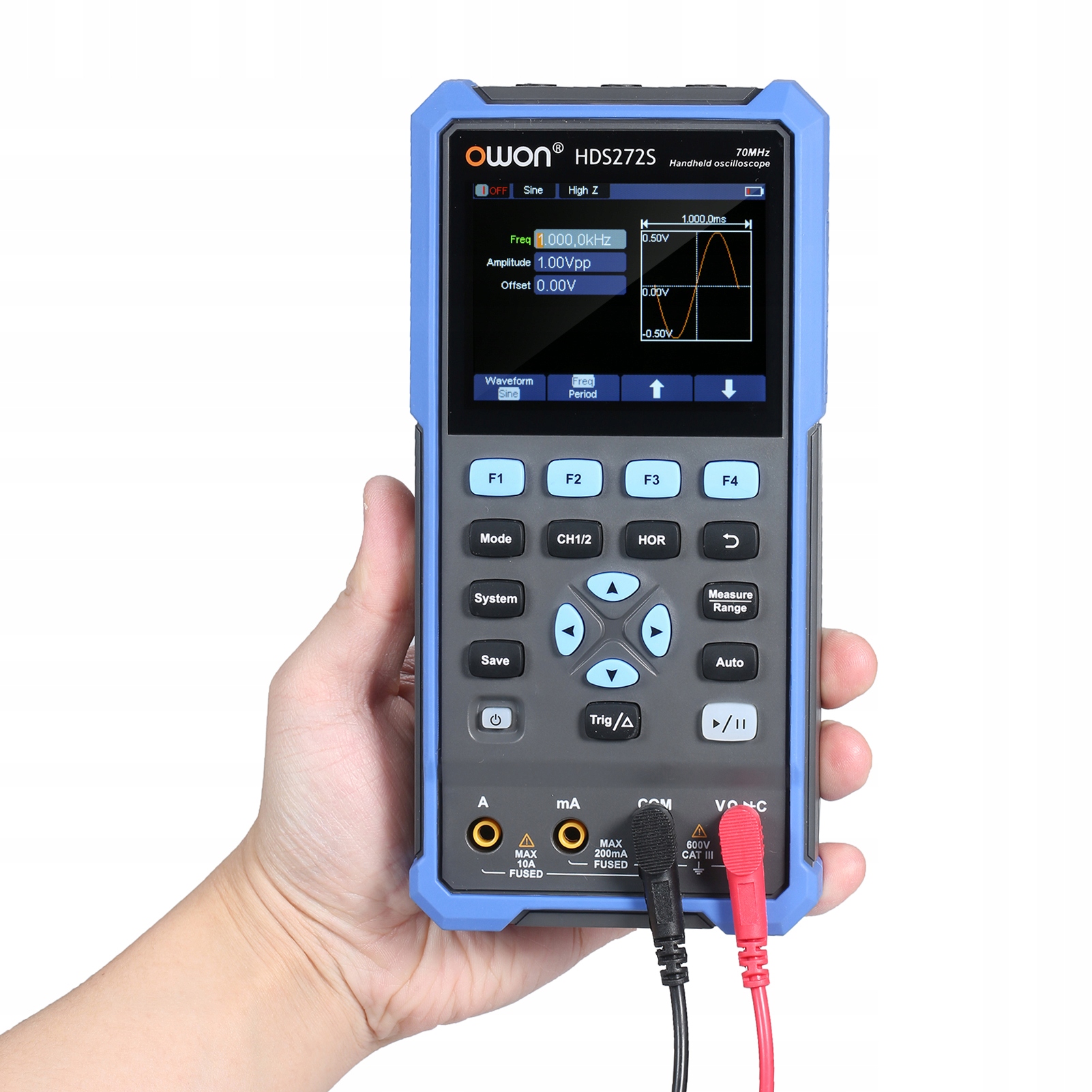

Генератор сигналов – Максимальная выходная частота 25 МГц, разрешение 0,1 Гц; 14-битное вертикальное разрешение, высокая частота дискретизации 125 Мвыб/с; Длина волны 8К, максимальная выходная амплитуда 5Вразмах. Синусоидальный, прямоугольный, линейно-линейный, импульсный и встроенный выходные сигналы специальных форм.

Технические характеристики:

Бренд: OWON

Модель: HDS272S

Функция: осциллограф + мультиметр + генератор сигналов

Вилка: ЕС

Аккумулятор: 2 литиевых аккумулятора 2200 мАч, 18650;

Способ зарядки: USB типа C

Размер продукта: 198*96 * 38 мм

Вес изделия: прибл. 0,6 кг (основной блок, без аккумулятора)

Характеристики осциллографа:

Пропускная способность: 70 МГц

Ограничение полосы пропускания (типовое): 20 МГц

Каналы: 2-канальный осциллограф + 1-канальный генератор

Частота выборки: 250 Мвыб/с

Длина записи: 8K

Разрешение по вертикали: 8 бит

Модель сбора данных: нормальная, обнаружение пиков

Дисплей: 3,5-дюймовый ЖК-дисплей.

Частота обновления сигнала: 10 000 осциллограмм/с.

Входное соединение: постоянный ток, переменный ток и земля.

Вход полное сопротивление: 1 МОм±2%, параллельно с 16пФ±10пФ

Коэффициенты затухания пробника: 1X,10X,100X,1000X

Макс. Входное напряжение: 400 В (постоянный + переменный ток, ПК-ПК, входное сопротивление 1 МОм) (затухание пробника 10:1)

Горизонтальный масштаб: 5 нс/дел – 500 с/дел, шаг 1–2–5

p>

Чувствительность по вертикали: 10 мВ/дел - 10 В/дел

Тип триггера: фронт

Режимы триггера: автоматический, нормальный, одиночный

Автоматическое измерение: частота, период, амплитуда, макс., мин., среднее значение, ПК-ПК

Интерфейс связи: USB тип C

Мультиметр (стандартный):

Макс. Разрешение: 20 000 отсчетов.

Режим тестирования: напряжение, ток, сопротивление, емкость, проверка диодов и целостность.

Входное сопротивление: 10 МОм.

Максимальное входное напряжение: 750 В переменного тока. В, 1000 В постоянного тока

Максимальный входной ток: постоянный ток: 10 А переменный ток: 10 А

Диод: 0–2 В

Генератор сигналов:

Канал: 1 канал

Разрешение по вертикали: 14 бит

Длина сигнала: 8K

Частота дискретизации : 125 Мвыб/с

Частотный выход:

Синусоидальный: 0,1–25 МГц

Квадратный: 0,1–10 МГц

Линейное изменение: 0,1 Гц – 1 МГц

Импульсный: 0,1 Гц – 5 МГц

Произвольный: 0,1 Гц – 5 МГц

Диапазон амплитуды: 20 мВ–5 В (размах)

Выход сопротивление: 50 Ом

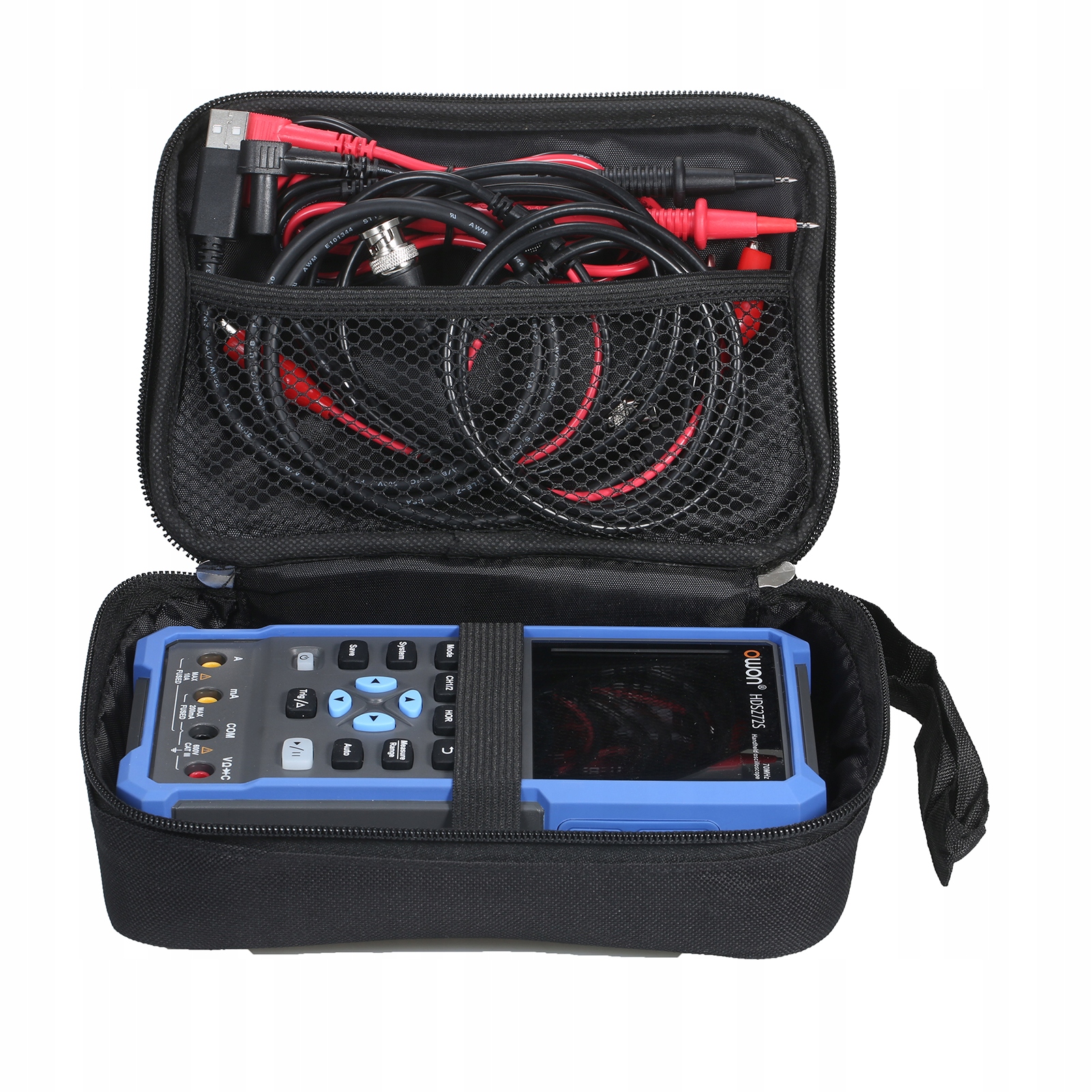

Упаковочный лист:

1 * Ручной мультиметр с цифровым осциллографом;

1 * Краткое руководство

1 * Кабель USB

1 * Регулировка датчика

1 * кабель мультиметра

1 * мягкая сумка;

1 * отвертка

1 * Зонд

1 * BNC для зажима «крокодил»
