Генератор сигналов-функция DDS 5MHZ UDB1005S

Код: 7088317793
Как заказать
6844 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №13165540
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 99987

Заказывая «Генератор сигналов-функция DDS 5MHZ UDB1005S», вы можете быть уверены, что данное изделие из каталога «Генераторы» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

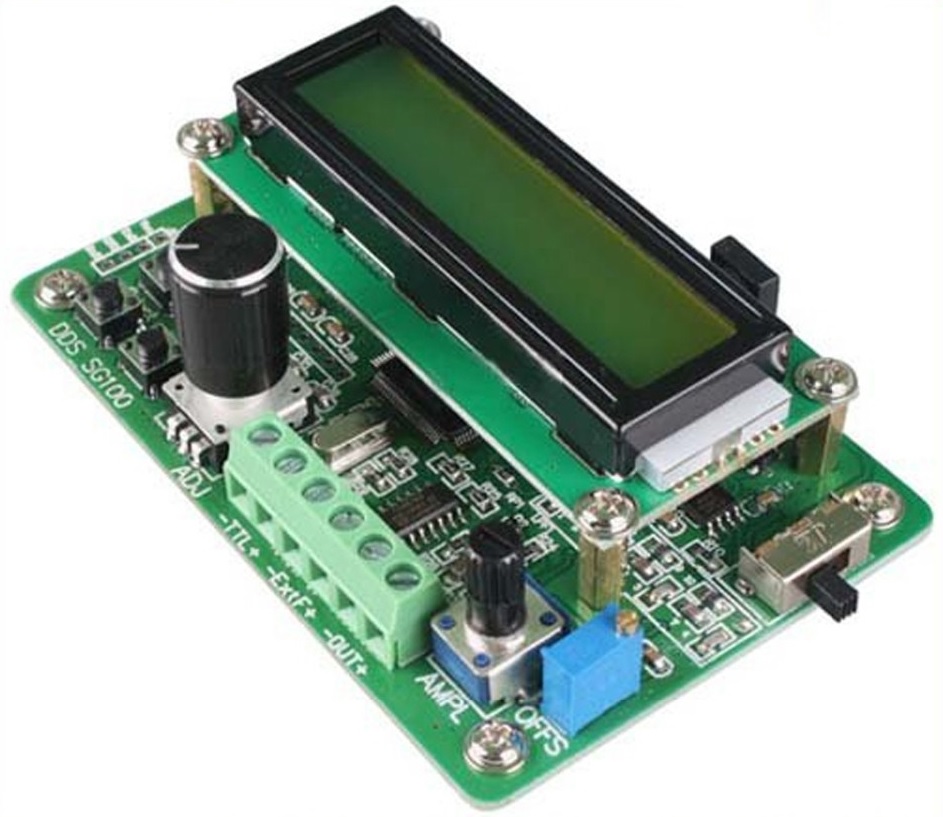

Генератор сигналов — функция DDS 5 МГц

Генератори серии SG1000/UBD1000 основаны на системах FPGA, а генерация сигналов основана на прямом цифровом синтезе (DDS). Также имеется высокостабильный ТТЛ-выход и вход для частотомера (частотомера). Амплитуда и смещение выходного сигнала регулируются.

Генераторами серии SG1000/UDB1000 очень легко пользоваться благодаря понятному меню. Операция очень интуитивно понятна. Благодаря высокой стабильности и точности формируемых сигналов его могут использовать как любители, так и профессиональные электронщики.

Технические характеристики UDB1005S:

1. Выходной сигнал:

  • Выходные сигналы: синусоидальный, прямоугольный (с регулируемым рабочим циклом), треугольный, пилообразный.
  • Амплитуда выходного сигнала: макс. 10 В (размах)
  • Выходной сигнал: макс. li >
  • Выходное сопротивление: 50 Ом ±10 %
  • База постоянного тока: ±2,5 В
  • Дисплей: LCD1602
  • Диапазон частот: 0,01 Гц ~ 5 МГц< /li>
  • li>
  • Разрешение установки частоты (наименьшее): 0,01 Гц
  • Стабилизация частоты: ±1×10－6
  • Погрешность частоты: ±5×10 －6
  • Синусоиды: ≤0,8% (при 1 кГц)
  • Линейность треугольника: ≥98% (0,01Гц~10кГц)
  • Нарастание прямоугольной волны/ время спада: ≤ 100нс.
  • Диапазон изменения коэффициента заполнения прямоугольника: 1%~99%
  • Функция SWEEP – развертка частоты

<б>2. Выход TTL:

  • Диапазон частот: 0,01 Гц ~ 2 МГц
  • Амплитуда выходного сигнала: >3 В (размах)
  • Коэффициент разветвления: Нагрузка >20 TTL

3. Частотомер:

  • Диапазон счета: 0–4294967295
  • Диапазон частот: 1 Гц–60 МГц
  • Входная амплитуда: 0,5 В (размах) ~20 В (пик-пик)

4. Другие функции:

  • Сохранение настроек – память: 0-9

Входит в комплект:

  • Генератор UDB1005S — 1 шт.
  • Сетевой адаптер — 1 шт.

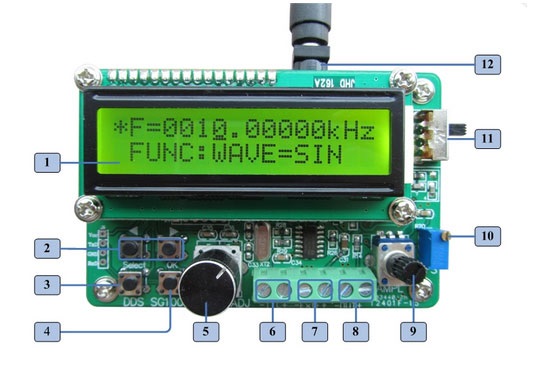

  • 1. ЖК-дисплей
  • 2. Кнопки вправо/влево:
  • в режиме частоты: перемещение курсора вправо или влево.
  • в режиме Func: выбор функции (WAVE, LOAD, SAVE, EXT.FREQ, ВСТРЕЧА, ОБЯЗАННОСТЬ)
  • 3. Кнопки выбора: выбор частоты или функции
  • 4. ОК:
  • в режиме частоты: выберите единицу измерения частоты (Гц / кГц / МГц).
  • в режиме FUNC-WAVE: выберите форму сигнала (синусоидальная, квадратная, треугольная, пилообразная). )
  • в режиме FUNC-SAVE/LOAD: подтвердите сохранение или загрузку
  • 5. Ручка
  • 6. TTL-выход
  • 7. Вход частотомера - частотомер
  • 8. Выход генератора
  • 9. Потенциометр для установки значения амплитуды выходного сигнала
  • 10. корректировка смещения
  • 11. Выключатель питания
  • 12. Входное напряжение 5 В постоянного тока
