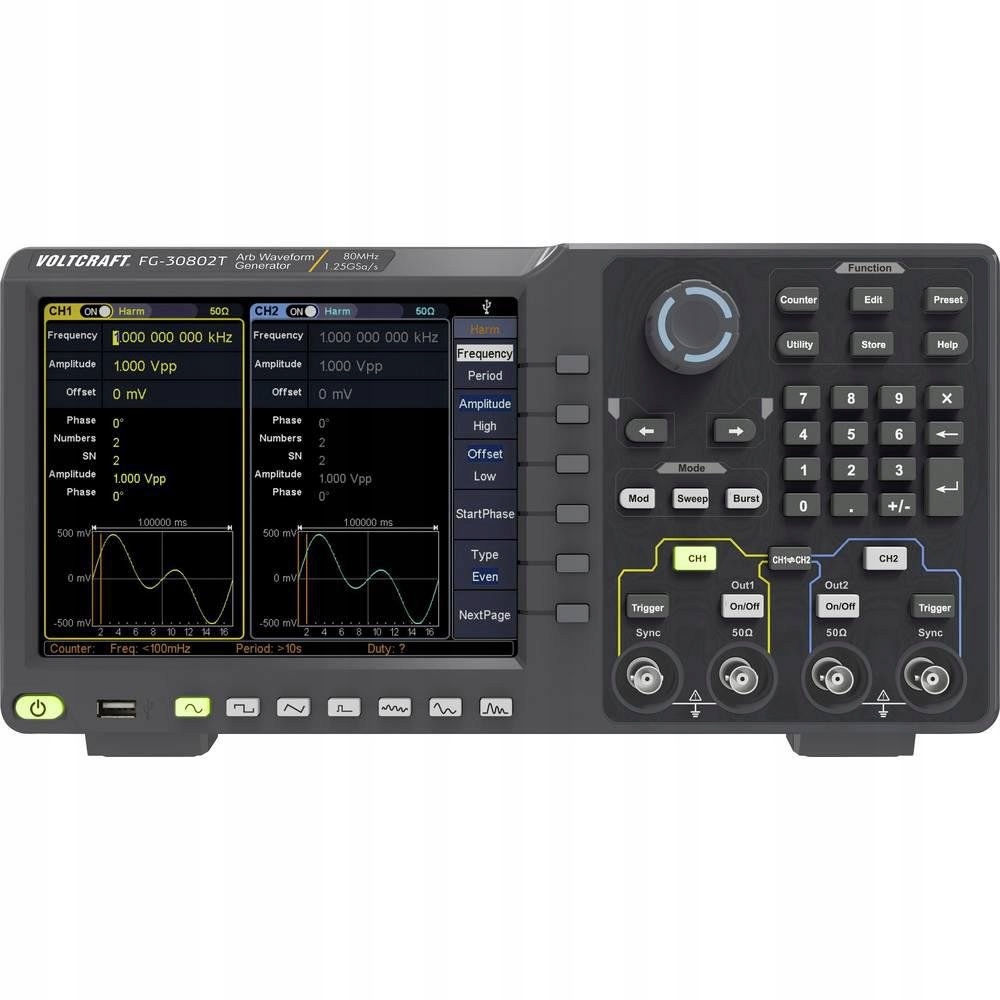

Генератор функций VOLTCRAFT FG-30802T

Производитель: VOLTCRAFT / Номер продукта: 2139575 / Вес продукта: 3,66 кг / EAN: 4053199971787

FG-30802T Двухканальный генератор произвольной формы 80 МГц с поддержкой сенсорного экрана

Двухканальная функция генератор произвольной формы FG-30000T с сенсорным экраном. Благодаря генерации цифровых сигналов (технология DDS) этот функциональный генератор генерирует стабильные, точные и чистые выходные сигналы с полосой пропускания 80 МГц, частотой дискретизации в реальном времени 1,25 Гвыб/с (макс.) и разрешением по частоте 1 мкГц. Генератор поддерживает 6 основных групп сигналов (синусоидальные, прямоугольные, пилообразные, шумовые и гармонические), а также 152 интегрированных произвольных сигнала (1 мкГц – 50 МГц) с вертикальным разрешением 14 бит. Кроме того, он предлагает множество вариантов модуляции, включая AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, развертку и пакетную передачу. Все параметры и настройки сигнала отображаются на большом сенсорном TFT-экране размером 8 дюймов (20,32 см) с разрешением 800 x 600 на удобной графической поверхности.

Особенности

• 14-битное разрешение по вертикали
• Частота дискретизации 1,25 Гвыб/с, разрешение по частоте 1 мкГц
• Любая длина сигнала до 1 м
• Сенсорный ЖК-экран 20,32 см (8 дюймов) 800 x 600
• Усовершенствованная технология DDS, пиковая частота 250 МГц
• Выходной сигнал: 6 основных форм сигнала: синусоидальный, прямоугольный, импульсный, пилообразный, шум и гармоники, 152 встроенные произвольные группы сигналов.
• Многочисленные варианты модуляции: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, развертка и пакетный режим.
• Встроенный прецизионный частотомер от 100 до 200 МГц.
• Поддержка SCPI.

Характеристики

• 6 основных форм сигнала: синусоидальный, прямоугольный, импульсный, пилообразный, шумовой и гармонический, 152 встроенные группы произвольных сигналов

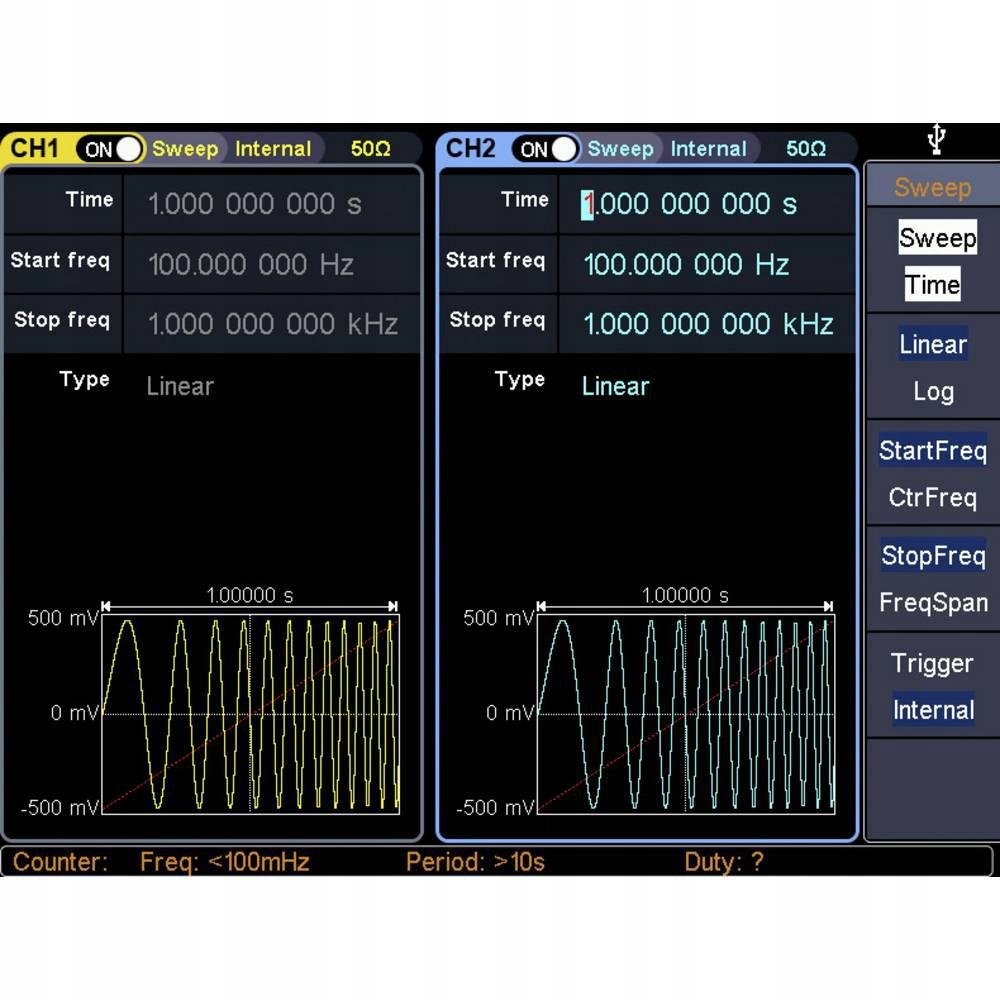

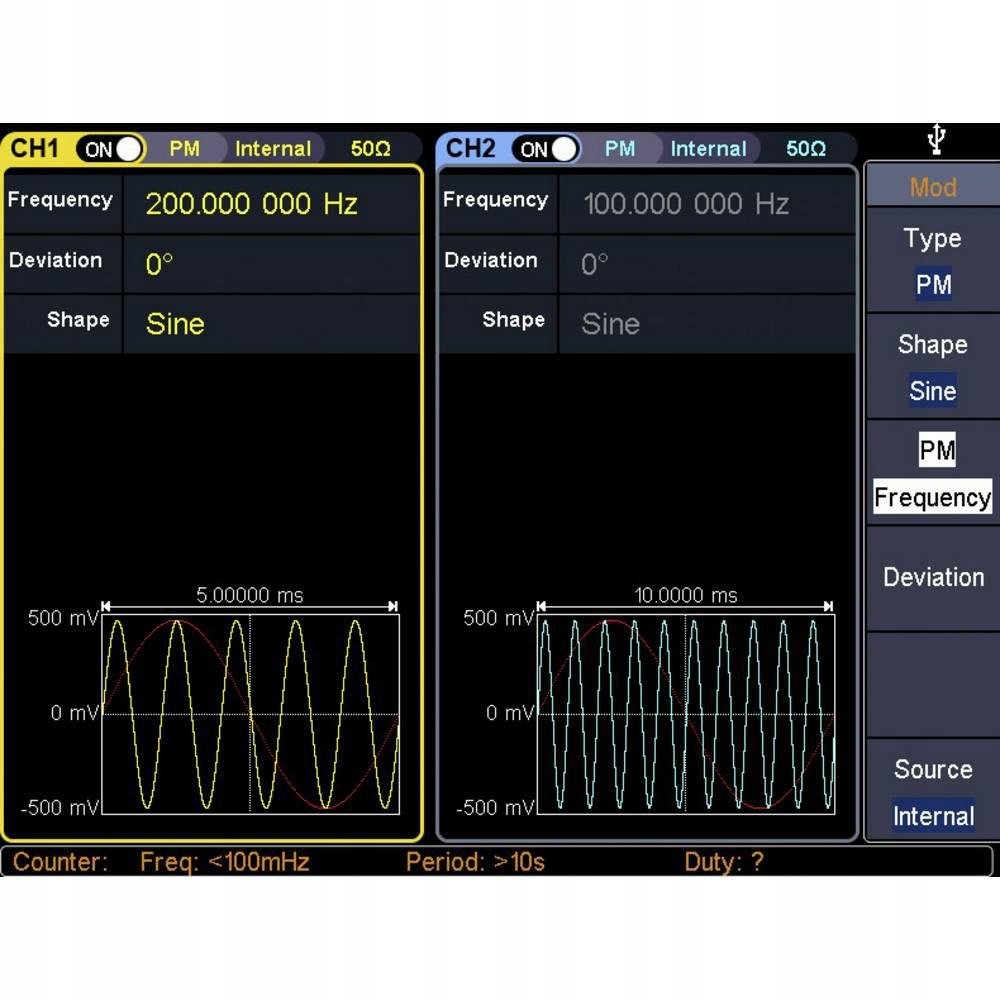

• Многочисленные варианты модуляции: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
• Диапазон частот: 100–200 МГц
• Разрешение частотомера: 7 цифр
• Длина сигнала: от 2 точек до 1 М точек
• Интерфейс связи: USB-хост, USB-устройство, LAN
• Вход: счетчик , внешняя модуляция, внешний триггер, внешний опорный тактовый сигнал

Технические данные

• Максимальная частота: 80 МГц
• Минимальная частота: 1 мкГц
• Количество каналов: 2-канальный
• Интерфейсы (генераторы функций): USB-хост, USB-устройство, LAN
• Калибровка: Заводская (без сертификата)
• Категория измерения: CAT II
• Напряжение питания: сеть, 230 В/перем. тока
• Упаковка без пластика: да
• Тип выходного сигнала: Произвольный, Шумовой, Импульсный, Прямоугольный, Синусоидальный, Треугольный
• Ширина изделия: 340 мм
• Вес: 2,5 кг
• Высота изделия: 177 мм
• Дисплей: ЖК
• li> Свойства функционального генератора: модуляция
• Диапазон частот (ARB): 1 мкГц – 50 МГц
• Диапазон частот (квадрат): 1 мкГц – 30 МГц
• Диапазон частот (синус): 1 мкГц - 80 МГц
• Диапазон частот (треугольник): 1 мкГц - 5 МГц

Комплект поставки

• Функциональный генератор
• Кабель питания
• 2x кабеля Q9 BNC
• Компакт-диск (программное обеспечение, руководство пользователя (EN)
• Паспорт безопасности
