Функциональный генератор UTG4122, 2x120 МГц, 500 Мвыб/с

Функциональный генератор Uni-t UTG4122 имеет широкую полосу генерируемых сигналов — 120 МГц. Высокая частота дискретизации 500 Мвыб/с обеспечивает высокую точность и воспроизведение формы сигнала. Два независимых канала настраиваются с помощью четкого и удобного меню. Возможность синхронной работы обоих каналов и 16-битное вертикальное разрешение – одни из особенностей представленного продукта. Пробег, состоящий из 32 миллионов баллов. Обширное меню функций модуляции и выбор аналоговой и цифровой модуляции. Большой, читаемый ЖК-дисплей TFT WVGA 800x480. Дополнительно пользователь может использовать доступные интерфейсы для связи и управления с уровня приложения на компьютере. Частотомер, триггерный сигнал FSK, вход модуляции, LAN, USB обеспечивают широкие возможности и использование генератора в сервисных работах, проектировании и моделировании электронных систем и устройств.

Видеопрезентация продукта:

https://youtu.be/_jyPhyRNt-A

https://youtu.be/56VzxxAiRTY

Широкий выбор функций модуляции

Генератор обеспечивает широкий выбор аналоговых и цифровых функций модуляции, т.е. AM, FM, PM, ASM, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Функция вывода гармоник

До 16 гармоник определенного порядка, амплитуды и фазы. Возможность установить порядок гармоник.

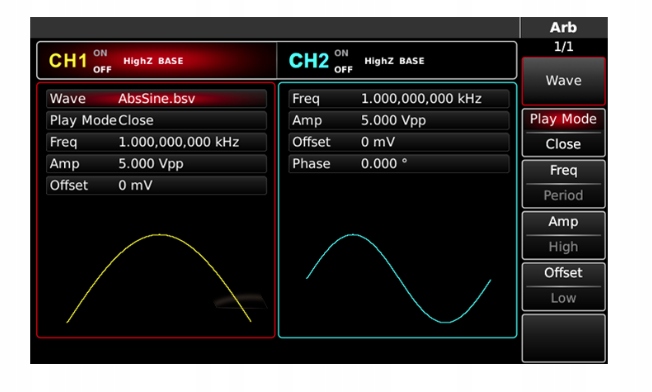

Встроенная генерация сигналов произвольной формы

Встроенная память на 160 сигналов произвольной формы. Запись пробега в память до 32 миллионов точек. Встроенная энергонезависимая память сигналов 7 ГБ.

Функция BURST и SWEEP

Возможность регулировать развертку, например, частоту от нижнего до верхнего предела или наоборот. Функция обеспечивает линейную и логарифмическую развертку.

Уникальный интерфейс цифрового вывода

Дополнительный интерфейс вывода цифрового сигнала SPI, IIC, UART

Сравнение форм сигналов генераторов серии UTG можно найти во вложении во вкладке «Дополнительная информация» внизу аукциона.

Технические параметры

• производитель: агрегат
• модель: UTG4122A
• количество каналов: 2
• Пропускная способность: 120 МГц
• Частота дискретизации: 500 Мвыб/с
• Разрешение по вертикали 16 бит
• Длина сигнала: 32 млн точек
• разрешение генерируемого сигнала 1 мкГц
• генерируемые сигналы: синусоидальная, прямоугольная, треугольная, гармоники, импульсы, шум, постоянный ток
• до 160 произвольных сигналов
• встроенные в памяти 7 ГБ для сигналов.
• Функция цифровой и аналоговой модуляции: AM, FM, ASK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM.
• TFT ЖК-дисплей 800x480
• TFT LCD дисплей 800x480
• li>
• интерфейсы связи: USB-хост, USB-устройство, LAN.
• дополнительные входы/выходы: вход/выход 10 МГц, частотомер, Trig FSK, вход модуляции.
• просто, но обширно. меню работы устройства. Кнопки быстрого доступа

В комплект входит
