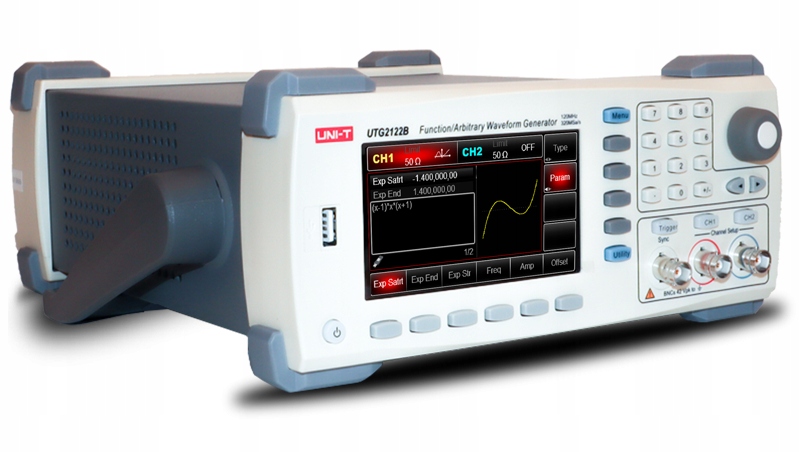

Функциональный генератор UTG2122B, 2x120 МГц

Функциональный генератор UTG2122B имеет два независимых канала с максимальной частотой сигнала до 120 МГц и частотой дискретизации 320 Мвыб/с. Устройство генерирует, среди прочего, синусоидальную волну, прямоугольную волну, пилообразную волну, сигнал постоянного тока и сигнал произвольной формы. Кроме того, функции BURST и SWEEP расширяют возможности тестирования подключенных систем. Генератор позволяет модулировать частоты FM, амплитуды AM и многие другие. Вертикальное разрешение генерируемого сигнала составляет 16 бит. Большой, четкий, цветной ЖК-дисплей обеспечивает комфортную работу устройства. Интерфейс связи USB обеспечивает связь с компьютером.

Видеопрезентация продукта: https://youtu.be/56VzxxAiRTY

Максимальная выходная частота 60 МГц. Большой выбор сигналов

Максимальная выходная частота генерируемого сигнала составляет 60 МГц. Устройство позволяет генерировать множество различных форм сигналов, в том числе произвольных.

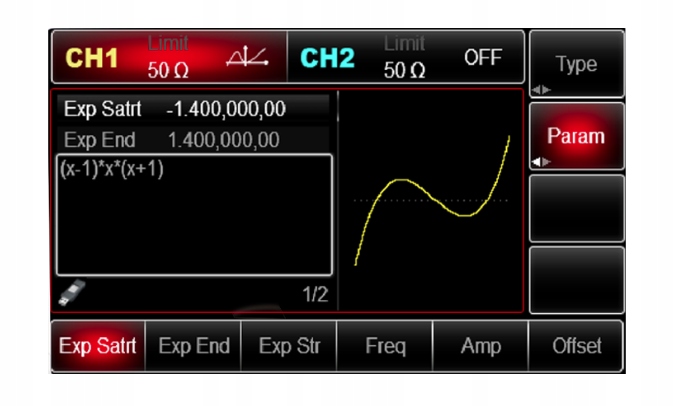

Создание сигналов на основе математических функций

Возможность обрабатывать до 18 типов математических операций и создавать функциональные сигналы.

Большой выбор функций модуляции

Широкий выбор цифровой и аналоговой модуляции. Тип модуляции: AM. FM, PM, PWM, ASK, FSK, PSK, BPSK, QPSK, OSK, DSB-AM, SUM, QAM

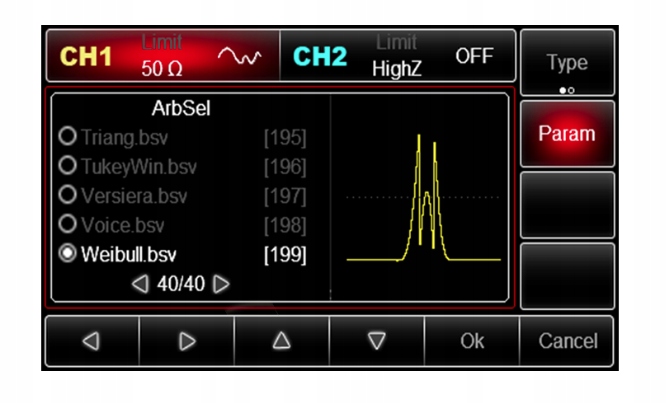

Осциллограммы произвольной формы

Помимо генерации стандартных сигналов, доступных в каждом генераторе, эта модель имеет возможность создавать и генерировать до 160 сигналов произвольной формы.

Связь каналов

Генератор позволяет включить связь обоих каналов. При изменении частоты, амплитуды или фазового сдвига на одном канале изменение также будет произведено и на другом.

Функция развертки. Гармонический выход

Развертка сигнала может быть линейной или логарифмической. Встроенная функция вывода 16 гармоник.

Технические параметры

• производитель: UNIT
• модель UTG2122B
• количество каналов: 2
• максимальная частота сигнала 120 МГц.
• частота дискретизации: 320 МСа/с.
• генерируемые сигналы: синусоидальная, прямоугольная, треугольная, импульсы, шум, постоянный ток, сигналы произвольной формы, гармоники.
• Функция BURST, SWEEP,
• AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, модуляция QAM
• количество точек в форме сигнала: 8–16 M
• разрешение по вертикали 16 бит

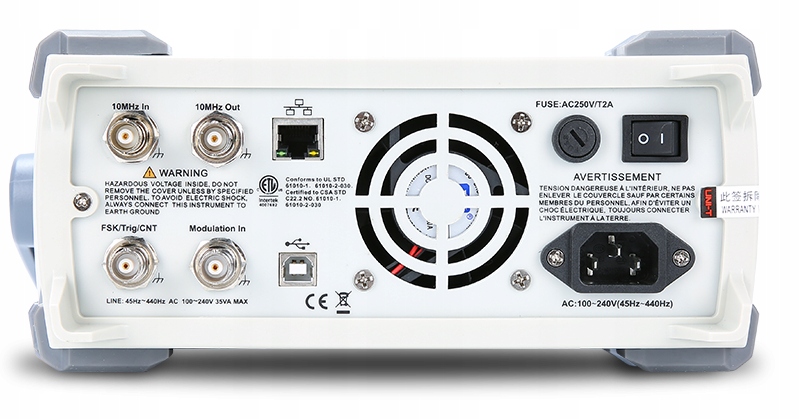

• интерфейсы: USB-хост, USB-устройство, частотомер, источник ввода/вывода 10 МГц
• дисплей : 4,3-дюймовый TFT ЖК-дисплей, WVGA (480 x 272)
• вес 3,2 кг
• размеры: 320x265x110 мм

Сравнение форм сигналов генераторов серии UTG можно найти во вложении во вкладке «Дополнительная информация» внизу аукциона.

В комплект входит

• 1 генератор UTG2122B
• 1 кабель BNC-BNC
• 1 x BNC кабель - крокодил
• 1 х шнур питания
• 1 х USB-кабель
