Генератор функцій PSG9080 80 МГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 31
Функциональный генератор PSG9080, 80 МГц
Функциональный генератор PSG9080 представляет собой многофункциональное устройство, которое служит расширенным функциональным генератором, измерителем частоты и счетчиком. Пользователь может генерировать сигналы: синусоидальные, прямоугольные, импульсные, КМОП, постоянного тока и некоторые другие. Дополнительная встроенная память для 99 сигналов произвольной формы, создаваемых пользователем с помощью специального программного обеспечения для ПК. Курс может быть любым, программа может создавать его поэтапно в зависимости от потребностей пользователя. Максимальная частота синусоидальной волны может составлять 80 МГц. С частотой дискретизации генератора 300 Мвыб/с и длиной сигнала 8192 точки на канал. Максимальная амплитуда сигнала составляет 25 В (размах) на частоте до 1 МГц, а разрешение вертикальной формы сигнала — 14 бит. Генератор позволяет регулировать частоту, амплитуду, смещение, заполнение и фазу. Вся информация о параметрах обоих каналов 1 и 2 отображается одновременно.
Кроме того, имеется также информация о том, включен или выключен тот или иной канал. Пользователь может включать и выключать каждый канал индивидуально одной кнопкой. Кроме того, есть возможность заблокировать клавиатуру, что защитит от случайного изменения настроек устройства. Также на передней панели имеется кнопка, позволяющая быстро сохранить установленные параметры в одну из 20 ячеек памяти. Кроме того, генератор имеет функции модуляции AM, FM, ASK, PSK, FSK и PWM. Дополнительно генератор имеет функцию развертки по частоте и амплитуде в линейном или логарифмическом режиме. Пользователь может определить направление изменения: увеличение, уменьшение или в обе стороны. Генератор также имеет 99 ячеек памяти для программирования генератора. Помимо функции генератора, устройство может измерять частоту, период и рабочий цикл. Диапазон измерения составляет от 1 Гц до 100 МГц, а амплитуда — 2 В (размах) — 20 В (размах). Режим счетчика позволяет считать импульсы от 0 до 4294967295. Устройство имеет внешние триггерные разъемы EXT, вход и выход синхронизации IN и OUT, а также TTL-выход. Генератор может питаться от сети переменного тока 85 - 245В частотой 50Гц или от блока питания 5В/3А с разъемом DC JACK 5,5/2,1 мм. Большой цветной TFT LCD-дисплей диагональю 3,5 дюйма с разрешением 320 х 480 и 64 000 цветов обеспечивает комфортную работу и не вызывает утомления при использовании устройства. Устройство идеально подходит для школьных студий, лабораторий и служб электронного оборудования. Его возможности широки для такого класса оборудования, а использование практически удовлетворяет даже самые продвинутые требования большинства пользователей.
Технические данные:
- модель: PSG9080
- количество выходных каналов генератора: 2
- максимальная синусоидальная частота : 80 МГц
- частота дискретизации: 300 Мвыб/с
- длина волны: 8192 точек/канал
- вертикальное разрешение сигнала: 14 бит
- генерируемые сигналы: синусоидальный, прямоугольный, импульсный (можно установить рабочий цикл, длительность импульса и время цикла, треугольник, нарастающая пилообразная волна, падающая пилообразная волна, КМОП, постоянный ток, полусинусоидальный, возрастающая ступенчатая волна, нисходящая ступенчатая волна, экспоненциальная восходящая форма сигнала, экспоненциальное падение формы сигнала, импульс Лоренца, шум, трапециевидный импульс, форма сигнала AM, форма сигнала FM и 99 определяемых пользователем сигналов произвольной формы.
Видеопрезентация продукта: https://youtu.be/o5vJ7QAYsE4
Модулированные сигналы в генераторе PSG9080 Juntek, наблюдение на осциллографе SDS1202X-E Siglent - видео: https://youtu.be/Qmah86aYnbE
Другие параметры:
- хранилище: настройки P00–P19
- программирование генератора: 00–99 ячеек
- 3,5-дюймовый цветной ЖК-экран: TFT.
- разрешение: 320 x 480.
- цветность: 64000.
- USB-разъем для связи с компьютером.
- выходы генератора включены/выключены.
- Функция развертки.
- подвижное основание.
- пластиковый корпус.
- блокировка клавиатуры.
- читаемость. , понятный интерфейс.
- Хранение данных: до 100 групп.

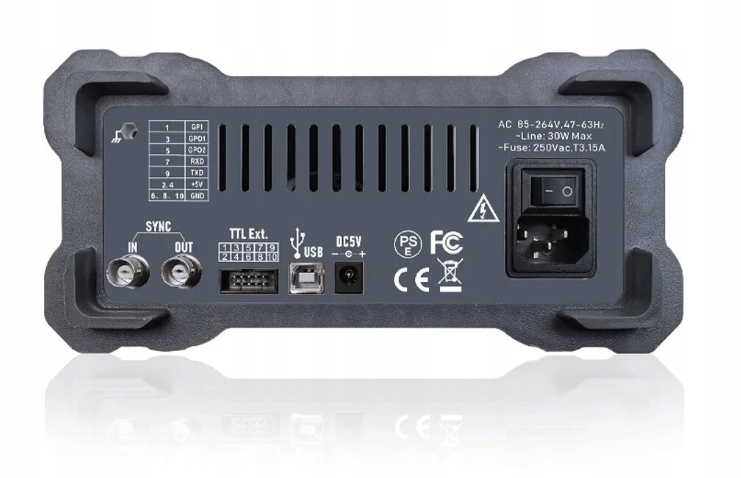

- Последовательный порт с режимом уровня TTL.
- Быстрая связь.
- Напряжение питания: 85. – 245В.
- Потребляемая мощность: 30 Вт.
- Предохранитель: 250 В переменного тока, 15 А.
- Источник постоянного тока: напряжение 5 В/3 А.
- Рабочая температура: 0–40 °C
- рабочая влажность: <80 %
- размеры: 247 x 243 x 102 мм
- вес: 1030 г
В комплект входит:
