Функциональный генератор HDG3082B 2 x 80 МГц

HDG3000B — это серия двухканальных функциональных генераторов, основанных на прямом синтезе частот DDS. Благодаря этому у нас есть генератор функций с двумя независимыми выходными каналами CH1 и CH2. Генераторы HDG3000B характеризуются хорошими выходными параметрами и функциональностью, предлагаемыми по очень привлекательной цене. Как и положено функциональному генератору, он позволяет генерировать основные сигналы, такие как: синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, пилообразный сигнал и сигнал произвольной формы. Кроме того, генератор позволяет осуществлять частотную или амплитудную модуляцию выходного сигнала FM, а также PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM. Произвольный курс — это курс, который мы можем определить и нарисовать сами. Два независимых выхода генератора позволяют нам, например, формировать на выходе CH1 синусоидальный сигнал частотой 1 кГц и амплитудой 5,55 В. Однако при этом мы можем генерировать на выходе CH2 сигнал другой формы: например, квадрат с частотой 1,54 МГц и амплитудой 1,31 В. Генератор имеет функцию развертки частоты (SWEEP): т.е. мы устанавливаем fd нижнюю частоту и fg верхнюю частоту. Генератор HDG3000B будет перемещаться между двумя установленными значениями частоты fd и fg в течение заданного пользователем времени линейным или логарифмическим образом. Генераторы серии HDG3000 дополнительно имеют встроенный счетчик и частотомер 80 МГц. Встроенный USB-интерфейс связи в функциональном генераторе и программное обеспечение ПК для системы WIN позволяют контролировать ее работу, только повышая комфорт работы.

Благодаря цветному дисплею все установленные выходные параметры видны на экране генератора. Эксплуатация и управление функциями гантельных генераторов HDG3000B очень просты и интуитивно понятны.

HDG3000B устанавливает генератор сигналов произвольной формы, генератор импульсов, генератор функций, генератор гармоник, частотомер — 5 функций в одном. Он использует технологию DDS (прямой цифровой синтезатор) и может генерировать стабильный, чистый и свободный от искажений выходной сигнал. Гуманизированный интерфейс и раскладка клавиатуры предоставляют пользователям необыкновенные возможности. Богатые интерфейсы конфигурации позволяют легко управлять прибором с помощью компьютера, предоставляя пользователям больше решений для измерений.

технические данные:

• функциональный генератор HDG3082B 80 МГц от Hantek
• двухканальный функциональный генератор

  ► генерация сигналов на основе цифрового синтез частот DDS

• Каналы CH1 и CH2 могут генерировать независимые электрические сигналы

  ► возможность определения фазового сдвига между CH1 и CH2

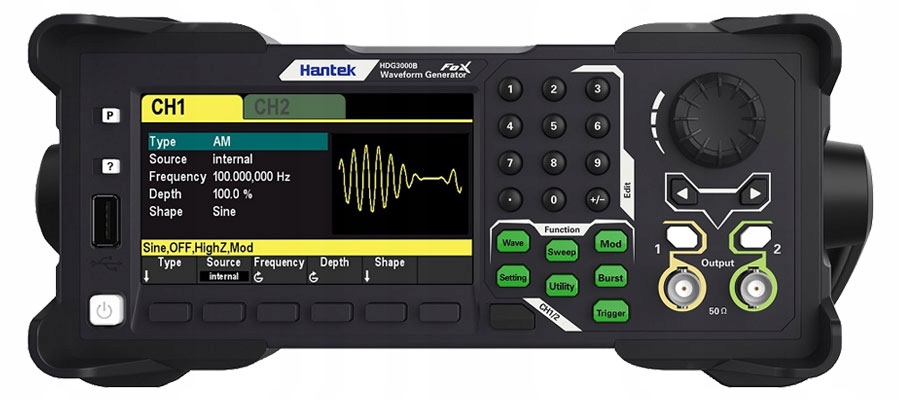

  CH1 - аналоговый выход канала 1 - передняя панель

  CH2 - аналоговый выход канала 2 - передняя панель

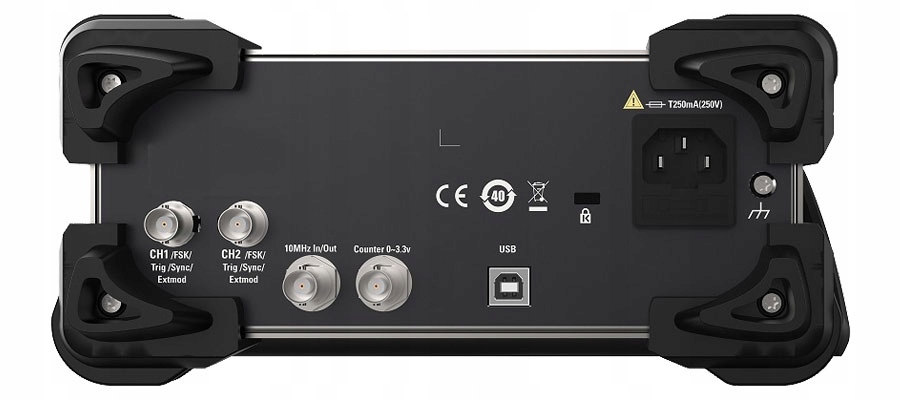

  CH1/FSK/Trig/Sync/Ext - задняя панель

  CH1 /FSK/Trig/ Sync/Ext — задняя панель

  Вход/выход 10 МГц — задняя панель

  Счетчик 0–3,3 В — вход частотомера — задняя панель

• длина памяти сигнала: 2M точек точек = 2 миллиона точек
• выборка: 300 Мвыб/с
• по вертикали разрешение: 16бит
• управление функциями, параметрами, соединениями генератора

  ► ADJ - цифровой импульсный генератор для настройки параметров, функций

  ► цифровая клавиатура

  ► функциональные клавиши

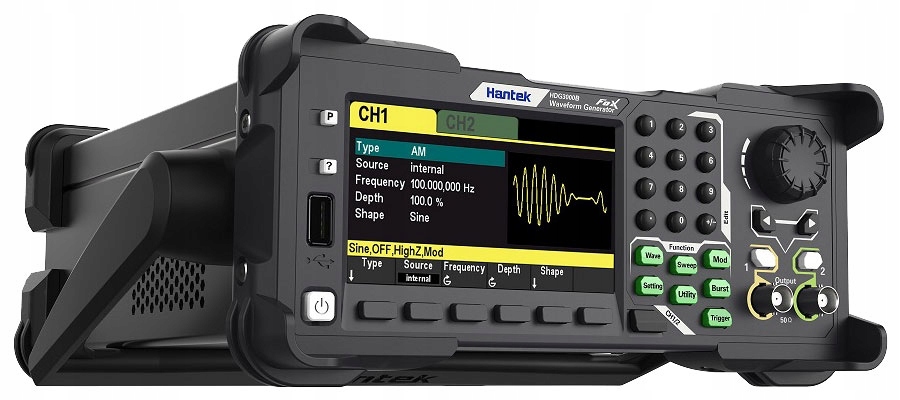

• генератор, оснащенный большим цветным TFT-дисплеем

• диагональ экрана 4,3 дюйма
• диапазон генерации синусоидального сигнала: от 0 до 80 МГц

  ► регулировка частоты с разрешением (шагом): 0,000001 Гц = 1 мкГц

• генерируемые сигналы: формы сигналов: синусоидальный сигнал, прямоугольный сигнал, треугольный сигнал, импульсы Лоренца, гауссовский белый шум,
• более 160 видов произвольных сигналов, таких как экспоненциальный рост, экспоненциальный спад , сигнал ЭКГ, гауссовский, полуположительный вектор, Лоренц, двухтональный многочастотный, напряжение постоянного тока и т. д.
• модулированный - модуляция выходного сигнала

  ► богатая функция модуляции, поддержкаAM, DSB-AM, FM, PM, ASK, FSK и PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK и PWM и т. д.

• Диапазон регулировки выходной амплитуды: от 2 мВ пик-пик до 20 Вpp

  ► Vpp = пик-пик размах

  ► Разрешение регулировки амплитуды: 1 мВ

• Регулировка коэффициента тупости : от 0,1% до 99,9%
• треугольник - регулировка наклона наклона: пилообразная волна
• функция развертки

  ---> развертка частоты

• встроенный частотомер и частотомер до 80 МГц
• Интерфейсы связи:

  ► USB-хост

  ► USB-устройство

• корпус с возможностью работы в горизонтальном или наклонном положении

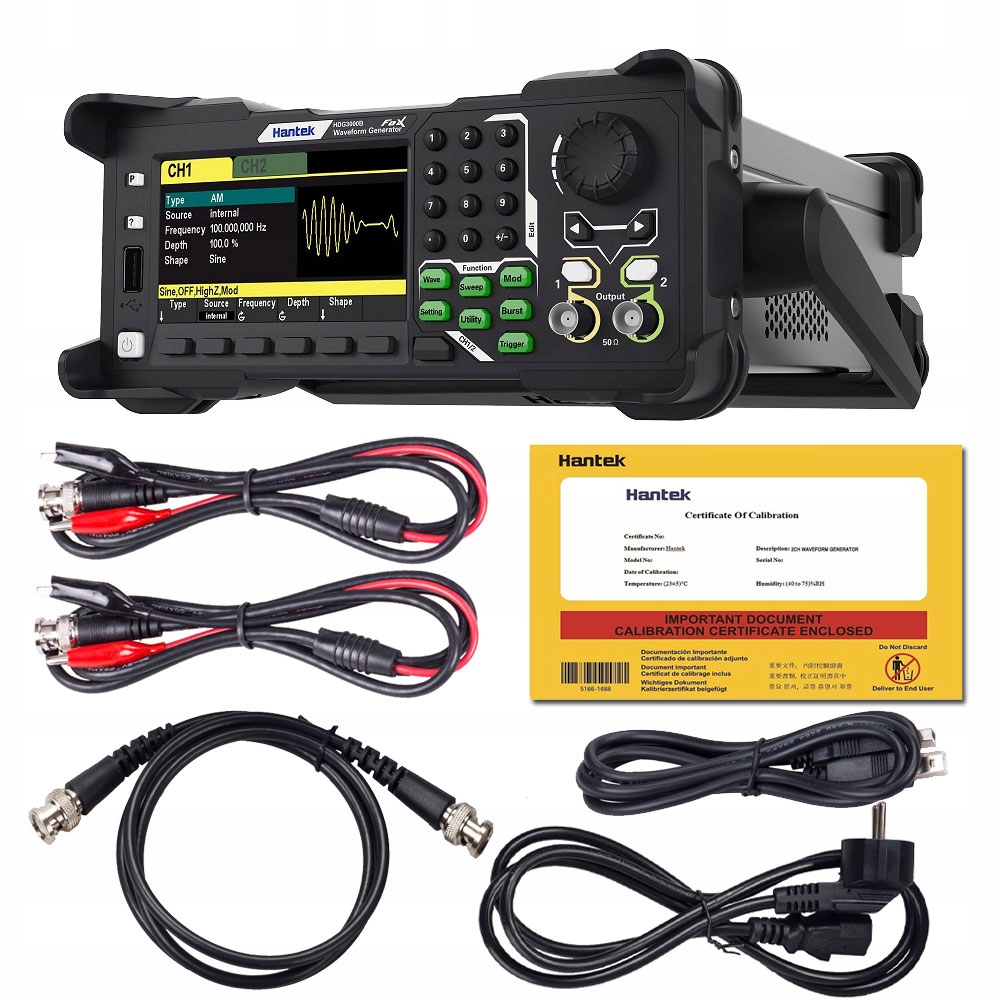

В комплект входят:

• Функциональный генератор HDG3082B
• Сертификат заводской калибровки, проверки
• Кабель BNC
• BNC- кабель «крокодил» x2 шт.
• шнур питания
• USB-кабель
• оригинальная коробка

Сравнение технических параметров функциональных генераторов серии Hantek HDG3000B:
