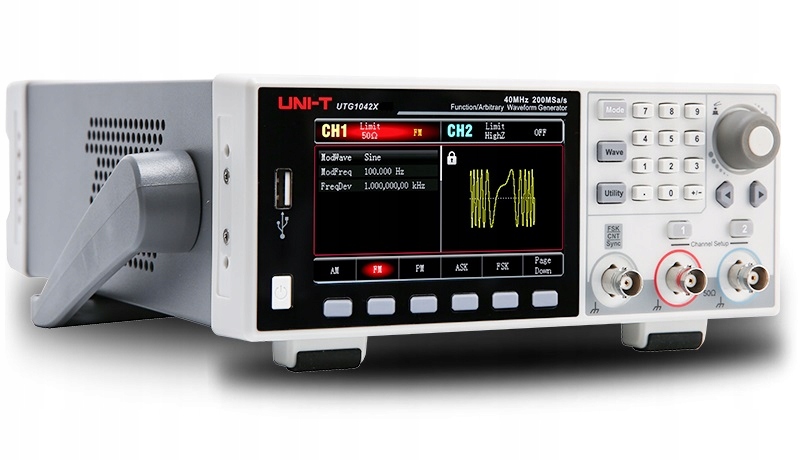

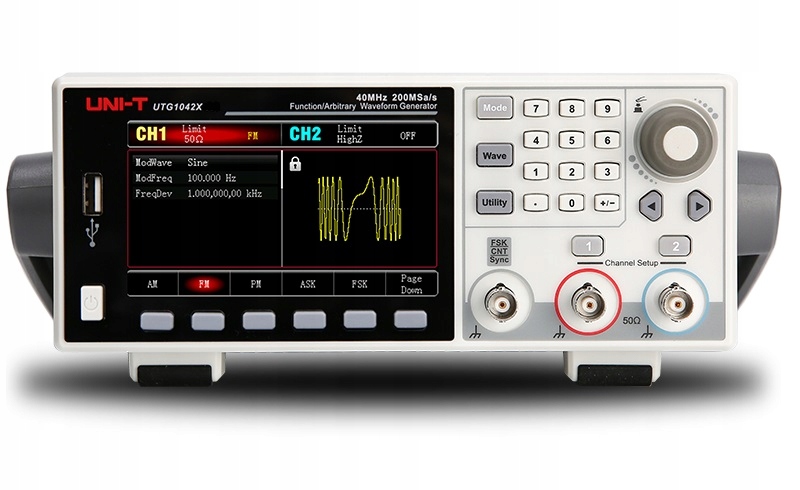

UTG1022X-PA Функциональный генератор, 20 МГц и выходная мощность 4 Вт

Серия UTG1000X-PA характеризуется точной и стабильной формой выходного сигнала с разрешением 1 мкГц. Генератор имеет частоту дискретизации 200 Мвыб/с и разрешение 16 бит. Генератор имеет функцию цифровой и аналоговой модуляции, т.е. AM, FM, PM, ASK, FSK, P

SK, PWM. Помимо генерации стандартных синусоидальных, прямоугольных, треугольных, шумовых, постоянных сигналов и других сигналов, устройство может генерировать до 200 произвольных сигналов. Это экономичный, эффективный и широко применимый генератор сигналов произвольной формы. Он может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений. Благодаря удобному управлению, отличным техническим показателям и четкому графическому дисплею это устройство соответствует самым высоким стандартам в области науки, испытаний и производства.

Два независимых канала генератора

Возможность использования 2 каналов генератора одновременно, независимо. Несмотря на высокую частоту, амплитуду выходного сигнала можно регулировать в широком диапазоне.

Очень низкий джиттер

Устройство генерирует прямоугольные волны частотой до 10 МГц с быстрым временем нарастания и джиттером менее 200 пс. Сигнал чистый, без дополнительных шумов и искажений.

Высокое соотношение сигнал/шум

Большое смещение и малый выходной сигнал обеспечивают более высокое соотношение сигнал/шум, чем у продуктов того же класса.

Встроенный предусилитель мощности 4 Вт (относится к версиям PA)

Модель PA оснащена модулем усилителя мощности, позволяющим усиливать сигнал до 4 Вт. Идеально подходит для тестирования устройств с низким энергопотреблением.

Расширенная функция генерации сигналов

Помимо генерации стандартных сигналов, генератор имеет функцию генерации импульсов тремя различными методами.

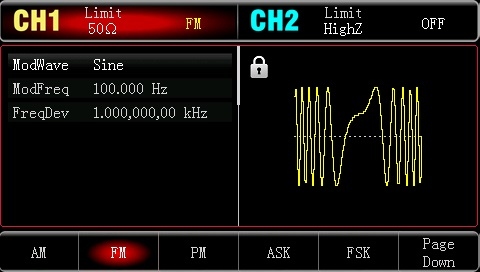

Широкий выбор функций модуляции

Устройство обеспечивает возможность генерации аналоговых и цифровых модулированных сигналов: AM, FM, PM, FSK, ASK, PSK, PWM

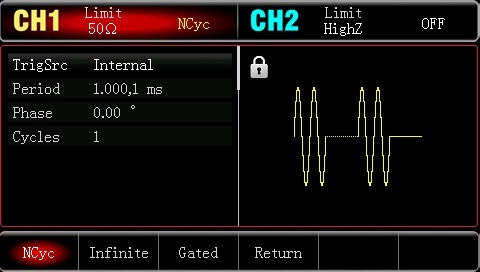

Функция развертки и пакетного сигнала

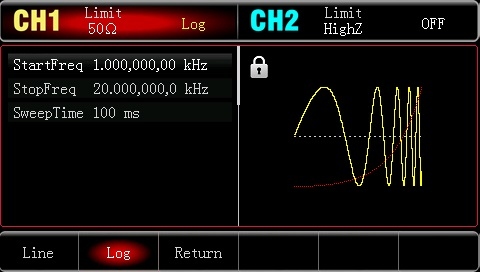

Генератор имеет функцию развертки и пакетного сигнала. Развертка частоты возможна двумя методами: линейным и логарифмическим.

Технические параметры

• производитель: UNI-T
• модель: UTG1022X-PA
• пропускная способность: 20МГц < /li>
• вертикальная выборка: 200 Мвыб/с
• разрешение: 16 бит
• длина прохода: 4 тыс. точек
• 4,3-дюймовый цветной TFT-дисплей WVGA (480x272)
• максимальная амплитуда 20 В (размах).
• Функции цифровой и аналоговой модуляции: AM, FM, PM, ASK, FSK, PSK, PWM.
• Функция SWEEP li>
• 200 произвольных функций, генерируемых приложением для ПК
• встроенный усилитель с максимальной мощностью 4 Вт (относится к версии -PA)
• встроено 7 -битный измеритель частоты

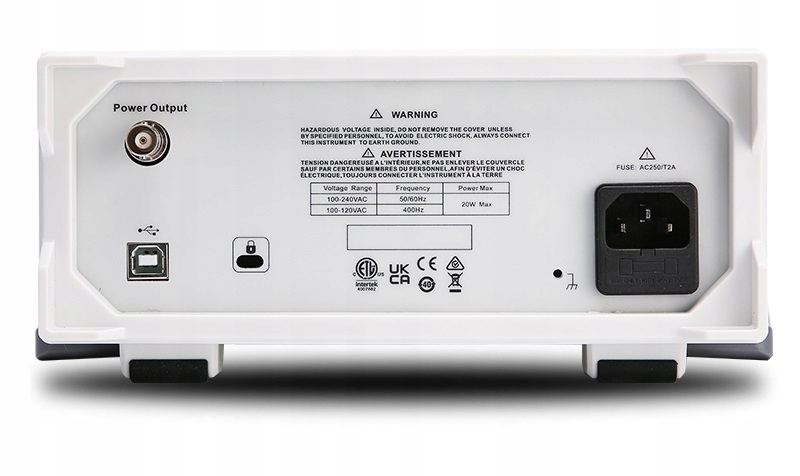

• Разъем USB-хоста и USB-устройства
• генерируемые сигналы: синусоидальная, прямоугольная, треугольная, импульсная, шумовая, постоянного тока, произвольной формы,
• функция BURST
• Функция BURST li>
• разрешение регулировки частоты 1 мкГц
• питание: 100–240 В переменного тока, 50 Гц
• потребляемая мощность: 20 Вт
• >размеры: 316 x 215 x 103 мм
• вес: 2,2 кг

В комплект входит

• 1 генератор функций UTG1022X-PA
• 1 шнур питания
• 1 x шнур USB
• 1 кабель BNC — BNC
• 1 кабель BNC — «крокодил»
