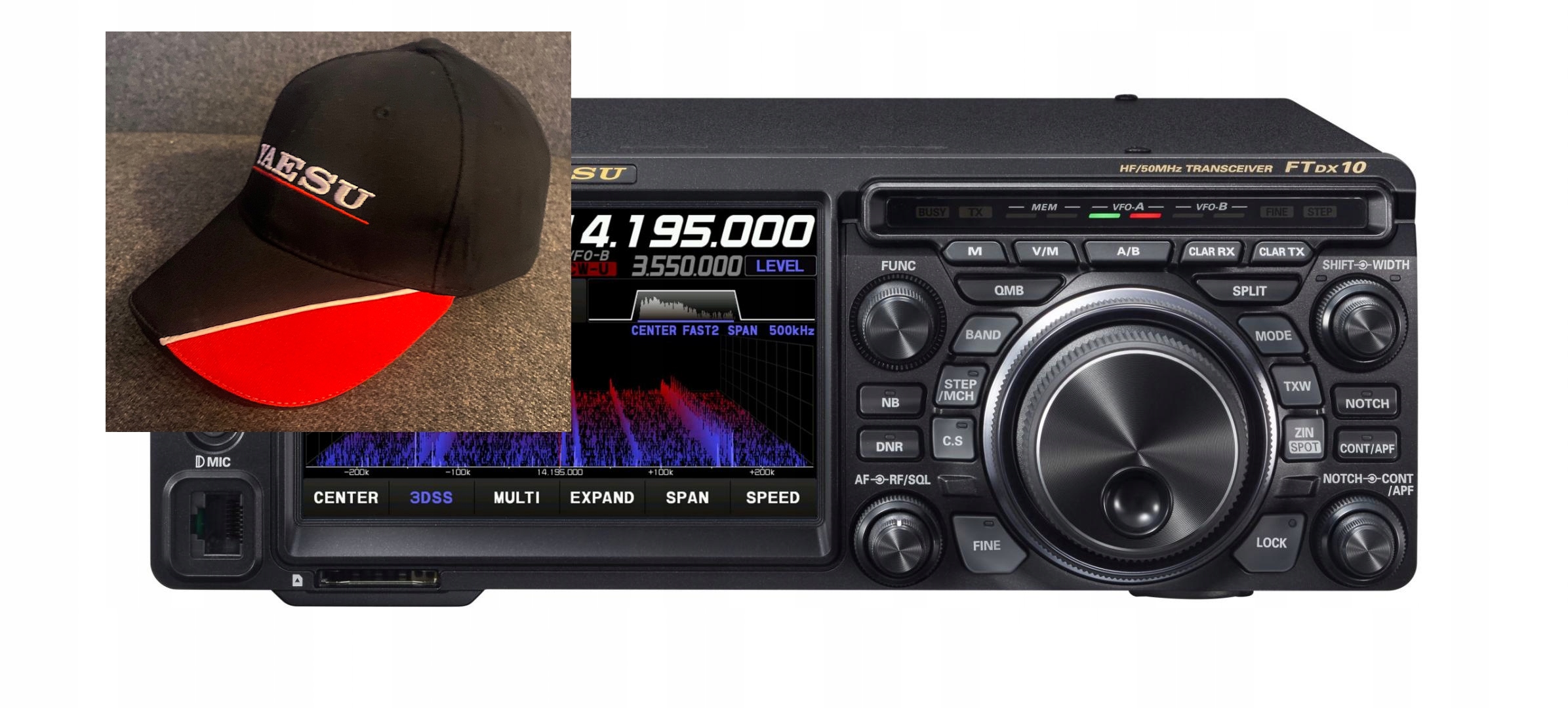

FTDX10 - новинка YAESU!!!

Компактный КВ/50МГц 100Вт SDR трансивер с большими возможностями от дистрибьютора оборудования YAESU!

Важнейшие функции радио:

Гибридный SDR:

Приемопередатчик YAESU FTDX10 использует ту же систему приемника, которая ранее использовалась в моделях FTDX101D и FTDX101MP. Гибридный SDR означает, что YAESU использует два канала одновременно:

- узкополосный SDR с преобразователем до 9 МГц, переключаемыми руфинг-фильтрами и цифровой технологией ZF SDR

- широкополосный SDR, который сканируется непосредственно на дисплее

Это обеспечивает очень хорошие характеристики приема многих сигналов (2 кГц RMDR 116 дБ+, 2 кГц BDR 141 дБ+, 2 кГц 3rd IMDR 109 дБ+).

Есть причина, почему, FTDX101 с идентичной концепцией приемника находится на вершине известного списка Sherwood.

Кровельные фильтры, DSP-фильтры, полосовые фильтры:

3 встроенных фильтра в Roofing-фильтрах (500 Гц, 3 кГц и 12 кГц) и известных DSP-фильтрах обеспечивается тихая работа диапазона и эффективное подавление QRM.

Этому также способствуют 15 полосовых фильтров, благодаря которым аналого-цифровому преобразователю не приходится обрабатывать ненужные внеполосные сигналы.

HRDDS (прямой цифровой синтезатор высокого разрешения) с частотой 250 МГц обеспечивает тихий и четкий прием:

В локальной схеме нового FTDX10 используется метод HRDDS 250 МГц, как и в серии FTDX101. Благодаря свойствам улучшения отношения C/N (несущая к шуму) и тщательному выбору компонентов характеристики фазового шума местного сигнала достигают превосходного значения -145 дБ или менее в диапазоне 14 МГц с разносом 2 кГц.

3DSS (3-мерный спектральный поток) на 5-дюймовом цветном TFT-дисплее с сенсорной панелью:

5-дюймовый цветной сенсорный дисплей позволяет быстрая и точная навигация по диапазонам и выбор наиболее важных рабочих параметров. Когда вы касаетесь дисплея частоты, отображается цифровая клавиатура, и активный диапазон и регулировку частоты можно установить напрямую. Установку и регулировку частоты также можно выполнить, повернув ручку MAIN или коснувшись дисплея осциллографа. Как и в серии FTDX101, имеется MULTI-дисплей, дисплей рабочего состояния RX, режимы «Центр», «ФИКСАЦИЯ» и «Курсор».

Передняя панель разработана для обеспечения отличных эксплуатационных характеристик:

MPVD (многофункциональный внешний диск VFO) обеспечивает исключительно высокую эффективность работы. Это большое многофункциональное кольцо вокруг ручки VFO позволяет управлять Clarifier, C/S (функция пользовательского выбора) и вызовом каналов памяти.

Дистанционное управление с помощью дополнительного модуля локальной сети ( SCU-LAN10):

Дистанционное управление с помощью дополнительного модуля локальной сети (SCU-LAN10):

Дополнительный модуль локальной сети (SCU-LAN10) с программным обеспечением позволяет удаленное управление трансивером через Интернет. Помимо управления базовыми функциями, возможны расширенные операции, такие как мониторинг состояния диапазона на большом дисплее вдали от радио, подключенного к локальной сети.

Особенности нового FTDX10:

• Радио 100 Вт, ВЧ/50 МГц.
• Гибридный приемник SDR.
• HRDDS 250 МГц (прямой цифровой синтезатор высокого разрешения)
• 3 руфинговых фильтра: 500 Гц, 3 кГц и 12 кГц и дополнительный фильтр 300 Гц (XF-130CN)
• 15 отдельных полосовых фильтров
• li>
• Эффективное устранение помех QRM IF DSP (IF SHIFT / WIDTH, IF NOTCH DNF, DNR, CONTOUR)
• Высококачественный и сверхстабильный оконечный усилитель с использованием нового двухтактного MOSFET RD70HUP2
• 5-дюймовая цветная сенсорная панель и дисплей 3DSS (3-мерный спектральный поток)
• Многофункциональный внешний циферблат VFO MPVD
• Алюминиевый радиатор с высотой 80 мм -уровень шума осевого вентилятора.
• Быстрый автоматический антенный тюнер со 100-канальной памятью.
• Монитор передачи RF и AF.
• Микрофонный усилитель с трехступенчатым параметрическим эквалайзером (SSB). / режим AM)
• QMB (банк быстрой памяти)
• Разъем DVI для внешнего монитора
• CAT-интерфейс через RS-232 и USB
• Подключение периферийных устройств (напр. клавиатура)
• Функция кодирования/декодирования RTTY (FSK) / PSK
• Функция стека диапазонов
• Поддержка телеграфии с такими функциями, как: CW нулевой вход, CW Auto настройка нуля, реверс CW, декодирование CW и т. д.
• Множество других практических функций, например, дополнительный выбор усиления ВЧ через IPO, автоматическая регулировка усиления, быстрое разделение.
• Слот для карты памяти SD
• Слот для карты памяти
• li>
• Дополнительный динамик SP-30, разработанный специально для нового FTDX10.

ХАРАКТЕРИСТИКИ YAESU FTDX10

Общие:

• Диапазон частот приема RX:

  30 кГц – 75 МГц (рабочий)

  1,8–29,699999 МГц (только любительские диапазоны)

  50 МГц – 53,999999 МГц (только любительские диапазоны)

• Диапазон частот передачи TX:

  1,8–50 МГц (только любительские диапазоны)

• Стабильность частоты:

  ±0,5 ppm (через 1 минуту при 0 °C ~ +50 °) C)

• Диапазон рабочих температур:

  0°C ~ +50°C

• Типы излучения:

  A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK)

• Шаг частоты:

  1/5/10 Гц ( SSB, CW), 10/100 Гц (AM,FM)

• Сопротивление антенны:

  50 Ом, асимметричное (антенный тюнер выключен)

  16,7–150 Ом, асимметричный (ВКЛ-тюнер, любительский диапазон 1,8–29,7 МГц)

  25–100 Ом, асимметричный (ВКЛ-тюнер, любительский диапазон 50 МГц)

• Потребляемая мощность ( прибл.):

  Rx (без сигнала) 2,5 А

  Rx (с сигналом) 3,0 А

  Tx 23 А (100 Вт)

• Напряжение питания:

  13,8 В постоянного тока ±15 %

• Размеры:

  266 x 91 x 263 мм

• Вес:

  5,9 кг

Передатчик:

• Выходная мощность:

  100 Вт (CW, LSB, USB, FM, RTTY, PKT), 25 Вт (AM)

• Тип модуляции:

  J3E (SSB): сбалансированный,

  A3E (AM): низкий уровень (предыдущий этап).

  F3E (FM): переменное реактивное сопротивление.

• Максимальное отклонение FM:

  ±5,0 кГц/±2,5 кГц

• Гармоническое излучение:

  Лучше, чем -50 дБ (1,8–29,7 МГц, любительский диапазон)

  Лучше, чем -63 дБ (50 МГц, любительский диапазон)

• Затухание несущей SSB:

  Не менее 60 дБ ниже максимума.

• Подавление второй полосы:

  Не менее 60 дБ ниже максимума.

• Ширина полосы:

  3 кГц ( LSB/USB), 500 Гц (CW), 6 кГц (AM), 16 кГц (FM)

• Аудио характеристики (SSB):

  Не более -6 дБ от 300 до 2700 Гц

• Сопротивление микрофона:

  600 Ом (от 200 до 10 кОм)

Приёмник:

• Тип системы:

  супергетеродин с двойным преобразованием

• Промежуточные частоты:

  1 . 9,005 МГц

  2. 24 кГц

• Чувствительность:

  SSB/CW (BW: 2,4 кГц, 10 дБ S+N/N)

  0,16 мкВ (1,8–30 МГц ( IPO: AMP2)

  0,125 мкВ (50–54 МГц) (IPO: AMP2)

  0,16 мкВ (70–70,5 МГц) (IPO: AMP2)

  AM (полоса пропускания: 6 кГц, 10 дБ S+N/N, модуляция 30 % при 400 Гц)

  7,9 мкВ (0,5–1,8 МГц)

  2 мкВ (1,8 ~ 30 МГц) (IPO: AMP2)

  1 мкВ (50–54 МГц) (IPO: AMP2)

  2 мкВ (70–70,5 МГц) (IPO: AMP2)

• FM (полоса пропускания: 12 кГц, 12 дБ SINAD, 3,5 кГц DEV @ 1 кГц)

  0,25 мкВ (28–30 МГц) (IPO: AMP2)

  0,2 мкВ (50–54 МГц) (IPO: AMP2)

  0,25 мкВ (70–70,5 МГц) (IPO: AMP2)

• Селективность:

  Режим - 6 дБ -60 дБ

  CW 0,5 кГц или лучше 750 Гц или меньше

  SSB 2,4 кГц или лучше 3,6 кГц или меньше

  AM 6 кГц или лучше 15 кГц или меньше

  FM 12 кГц или лучше 25 кГц или меньше

• Зеркальное подавление:

  70 дБ или лучше (любительский диапазон 1,8–28 МГц)

  60 дБ или выше (любительский диапазон 50 МГц)

• Максимальная мощность звука:

  2,5 Вт на нагрузке 4 Ом с КНИ 10 %

• Аудиовыходное сопротивление:

  от 4 до 16 Ом (номинал 4 Ом)

• Кондуктивное излучение:

  Менее 4 нВт

< /ул>

В комплект входят:

• Микрофон SSM-75E
• Кабель питания постоянного тока с предохранителем
• Запасной предохранитель < /li>
• 3-контактный разъем 6,3 мм
• Руководство пользователя на английском и польском языках
• оригинальная шляпа Yaesu

Дополнительное оборудование:

• XF-130CN — узкий фильтр CW 300 Гц.
• CT-39 — пакетный кабель.
• FH-2 – клавиатура
• M-70 – настольный микрофон
• M-1 – настольный микрофон
• M-100 – настольный микрофон
• SSM-75E – ручной микрофон
• YH-77STA – стереонаушники
• FC-40 – автоматический антенный блок
• SP-30 – громкоговоритель
• FC-40 – автоматический антенный блок
• SP-30 – громкоговоритель
• li>
• li>
• MHG-1 – ручка для переноски
• ATAS-120A – автомобильная антенна
• ATAS-25 – автомобильная антенна
• ATBK -100 – настроен на базовую антенну

ПОЛУЧИТЕ ШАПКУ ИЗ НОВЕЙШЕЙ КОЛЛЕКЦИИ YAESU БЕСПЛАТНО ПРИ ПОКУПКЕ РАДИОФОНА!!!
