FPA2000 Двухканальный усилитель мощности 30 Вт для функциональных генераторов

Вы ищете функциональный генератор с выходной мощностью? Предлагаемый усилитель мощности FPA2000 позволяет расширить возможности практически любого функционального генератора с двумя выходами мощности. Типичное выходное сопротивление функциональных генераторов составляет 50 Ом. Используя предлагаемый усилитель FPA2000 в качестве промежуточного буфера, мы увеличиваем выходную мощность и можем подключать нагрузки с сопротивлением до 4 Ом. Усилитель FPA2000 Feeltech — усилитель мощности, предназначенный для функциональных генераторов, например DDS. При использовании генератора нам часто приходится моделировать данный исполнительный механизм, которому требуется более высокий ток, чем может течь на выходе функционального генератора. Этот модуль усиливает сигнал с выхода генератора и дополнительно защищает и предохраняет генератор от перегрузки (возгорания выходных цепей генератора).

Технические данные:

• усилитель мощности для функциональных генераторов DDS
• модель: FPA2000 30 Вт
• напряжение питания: 12 В постоянного тока.

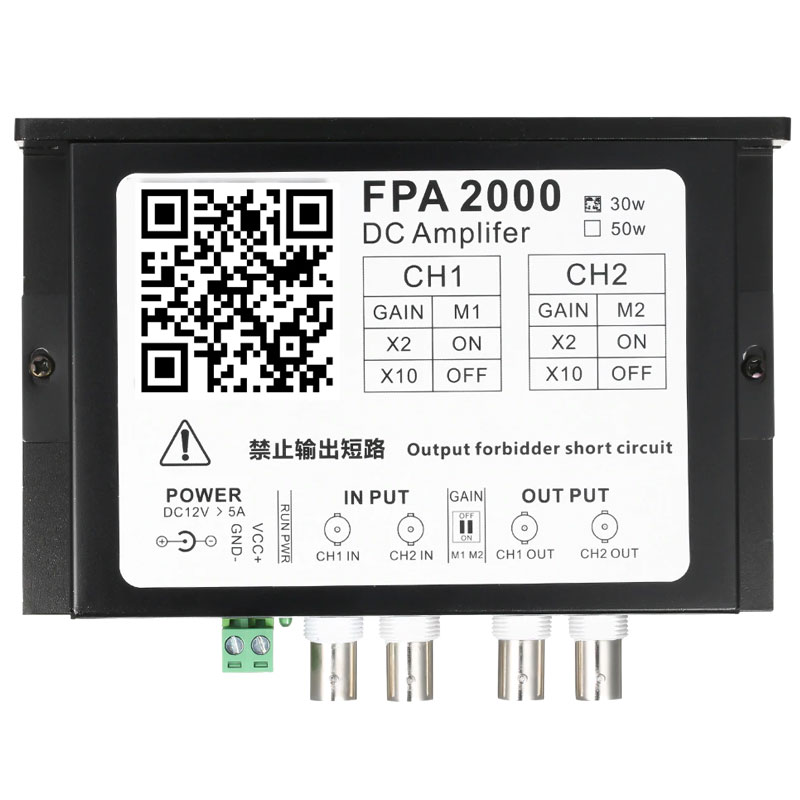

• разъемы:

  ▶ гнездо питания постоянного тока — JACK

  ▶ INPUT CH1 и CH2 — входное гнездо BNC

  ▶ ВЫХОД CH1 и CH2 — выходной разъем BNC

• диапазон частот (полоса пропускания): 0–100 кГц

  для синусоидального сигнала

• высокая точность усиления сигнала с низким уровнем искажений
• диапазон выходного напряжения:

  двухканальный режим

  ▶ максимум 50 Вразмах (±25 В) без нагрузки

  ▶ максимум 100 Вразмах (± 50 В) режим двухканального дифференциального выхода без нагрузки

• диапазон входного напряжения (макс.):

  ▶ 0–25 В (размах) — усиление x2

  ▶ 0–5 В (размах) — усиление x10

• максимальный выходной ток: 1000 мА = 1 А
• максимальная выходная мощность:

• оба канала используются одновременно, и каждый канал имеет максимальную выходную мощность 30 Вт

  ▶ используется только 1 выходной канал, максимальная выходная мощность может достигать 40 Вт/p>

• Регулируемое усиление: x2 или x10
• Метод регулировки усиления: тумблер Регулировка
• входное сопротивление: ≥10 кОм
• выходное сопротивление: <2 Ом
• скорость нарастания напряжения: ≥10 В/мкс
• безопасное использование значение нагрузки: ≥4 Ом

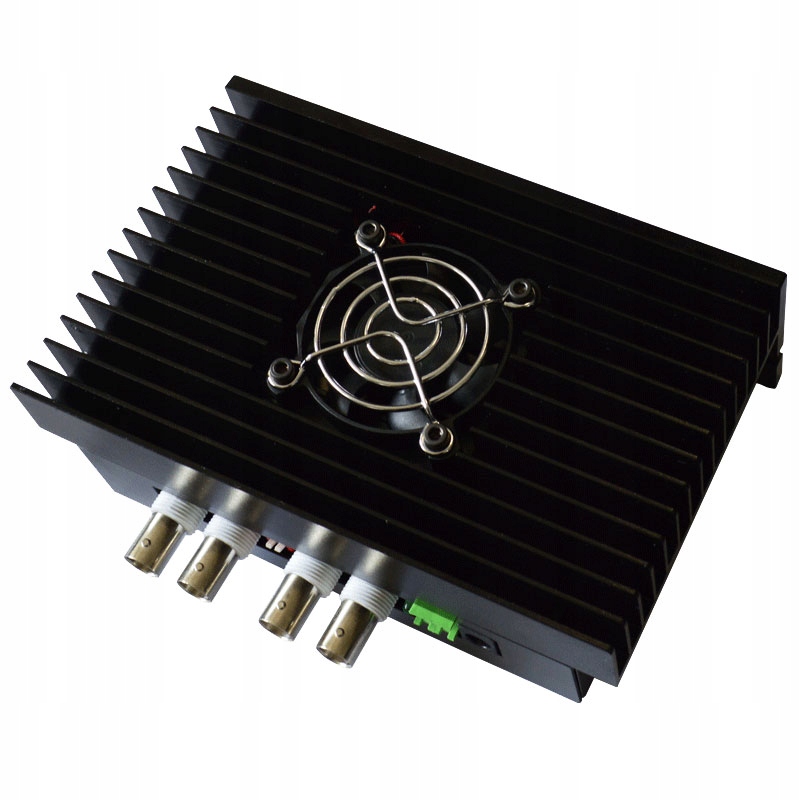

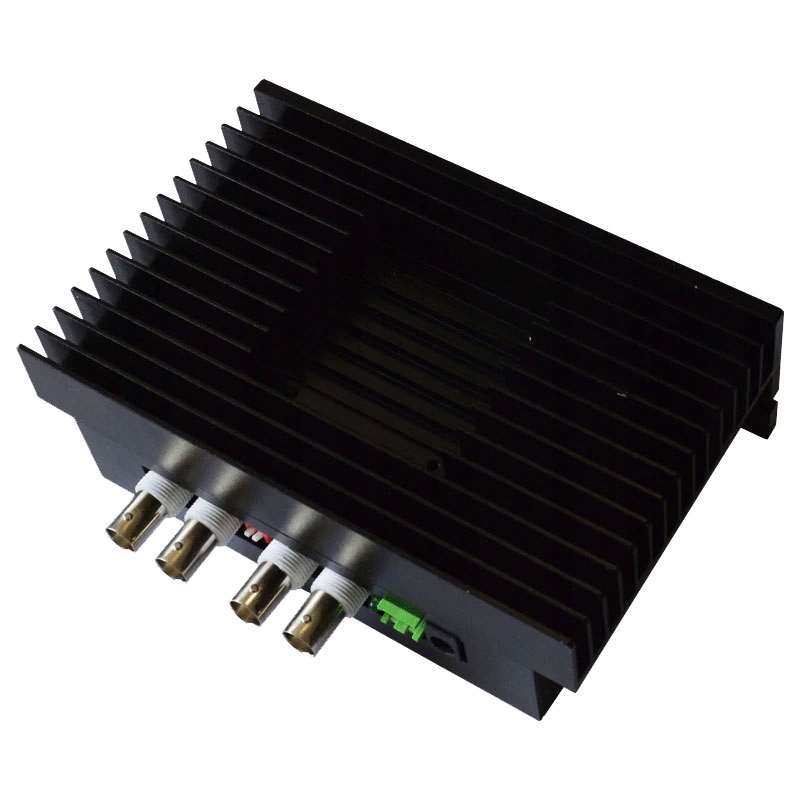

• металлический корпус – естественное рассеивание тепла
• размеры: 150 x 97 x 52 мм
• вес упаковки: 1100 г
< /ул>

Примеры применения:

• адаптация генератора к более мощным и токовым нагрузкам
• функциональный генератор с выходной мощностью
• буфер, защищающий выходные данные генератора функций

Видеопрезентация продукта: https://youtu.be/y6RG2UoDeSs

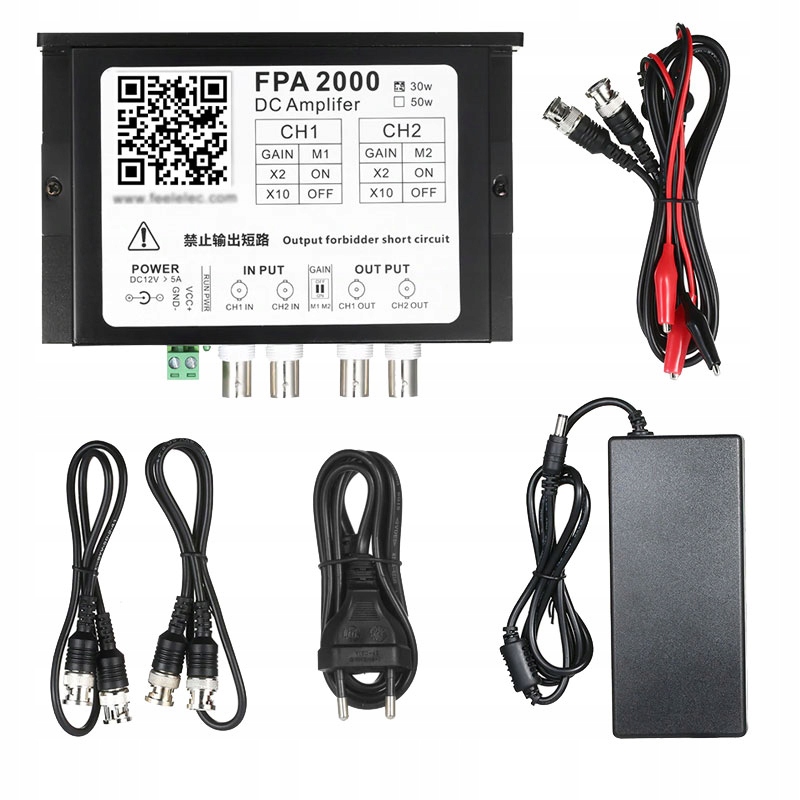

В комплект входят:

• усилитель мощности для функциональных генераторов FPA2000-30W
• кабель BNC-BNC х 2 шт.
• Кабель BNC-крокодил, 2 шт.
• Адаптер питания 12 В постоянного тока
