Фотоэлементы PMA ANTI-COLLISION 12-24В, универсальные, регулируемые, 190⁰

Фотоэлементы PMA компании Proxima используются для защиты каждых ворот. Сам привод, даже самый подходящий, не обеспечивает безопасность людей, животных и транспортных средств в зоне движения ворот. Фотоэлементы работают с любым приводом ворот, имеющим аналоговый вход для устройств безопасности (не цифровую шину). Даже четыре пары фотоэлементов PMA ANTI-COLLISION, работающих в четырех регулируемых разных каналах, не создают помех друг другу, даже если все четыре приемника принимают излучение от всех четырех передатчиков. Они имеют вращающуюся передающую и приемную схему. пластина (регулируемая в диапазоне 190°), микропроцессорная система обнаружения неисправностей [описание d4y] и четыре регулируемых мощности передатчика. В отличие от фотоэлементов других производителей с аналогичными свойствами, они не требуют питания переменного тока и специальной проводки (питания приемника от передатчика).

Технические данные:

• источник питания 12–24 В переменного/постоянного тока.
• Ток потребления передатчика (полная мощность) 22 мА при 12 В, 12 мА при 24 В.
• Ток потребления приемника (реле включено) 12 мА при 12 В. , 7 мА при 24 В
• НЗ и НО выходной сигнал 0,5 А/30 В постоянного тока
• количество каналов [описание d4y] защита от коллизий 4
• длина волны: 950 нм
• рабочая температура от -20⁰ до +60⁰ C
• угол передачи и приёма +/-5°
• регулировка угла обзора 0-190⁰
• Дальность действия до 15 м
• Класс герметичности IP54
• Размеры: 103 x 34 x 32 мм

Функциональность:

• небольшие размеры
• поворотная (190°) конструкция фотоэлемента позволяет устанавливать его внутри и снаружи света ворот
• четыре мощности передатчика фотоэлемента позволяют это сделать может использоваться для ворот различной ширины и помогает избежать потенциальных проблем с отражениями
• антистолкновение - четыре рабочих канала - приемник фотоэлемента анализирует инфракрасное излучение, исходящее только от передатчика, работающего на том же канале, даже если оно может принимать до трёх дополнительных мешающих сигналов [описание d4y], поступающих от других передатчиков, работающих на разных каналах каналов.
• Светодиод приемника помогает определить предел дальности с помощью вспышек, облегчает коаксиальную установку передатчика и приемника< /li>
• имеет систему, переводящую выход приемника в нарушенное состояние после выхода из строя микропроцессора приемника.
• диод. Светодиод передатчика можно отключить программно.

Вам нужно что-то еще?

Если вы ищете другие модели фотоэлементов, или пультов или контроллеров, смотрите другие мои предложения.

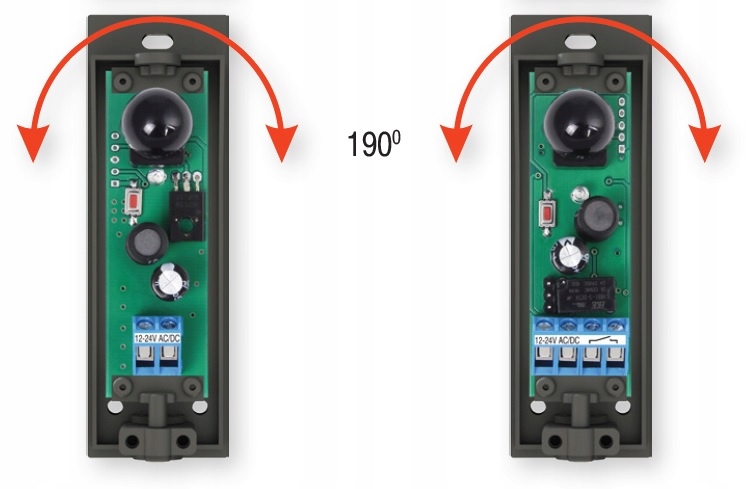

Поворотная (190°) конструкция фотоэлемента позволяет устанавливать его внутри и снаружи ворот.

Фотоэлементы для предотвращения столкновений позволяют построить систему безопасности ворот с высокой высотой, в которой благодаря своему расположению приемники фотоэлементов получают инфракрасное излучение не только от своего передатчика. Создание такой системы безопасности ворот с использованием стандартных фотоэлементов невозможно, поскольку фотоэлементы будут мешать друг другу. Примером такой ситуации является защита ворот на четырех высотах. Попытка решить проблему со стандартными фотоэлементами – установить их поочередно (см. рисунок). Если ворота широкие, высота установки фотоэлементов одинаковая, а препятствие и/или окружающая среда отражают свет, попеременная установка не решает проблему.

Проблема решается применением фотоэлементов, предотвращающих столкновения. Передатчики фотоэлементов могут быть расположены с одной стороны, а приемники — с другой стороны ворот. Приемники фотоэлементов могут даже освещаться всеми передатчиками (см. рисунок слева) и при этом функционировать должным образом.
