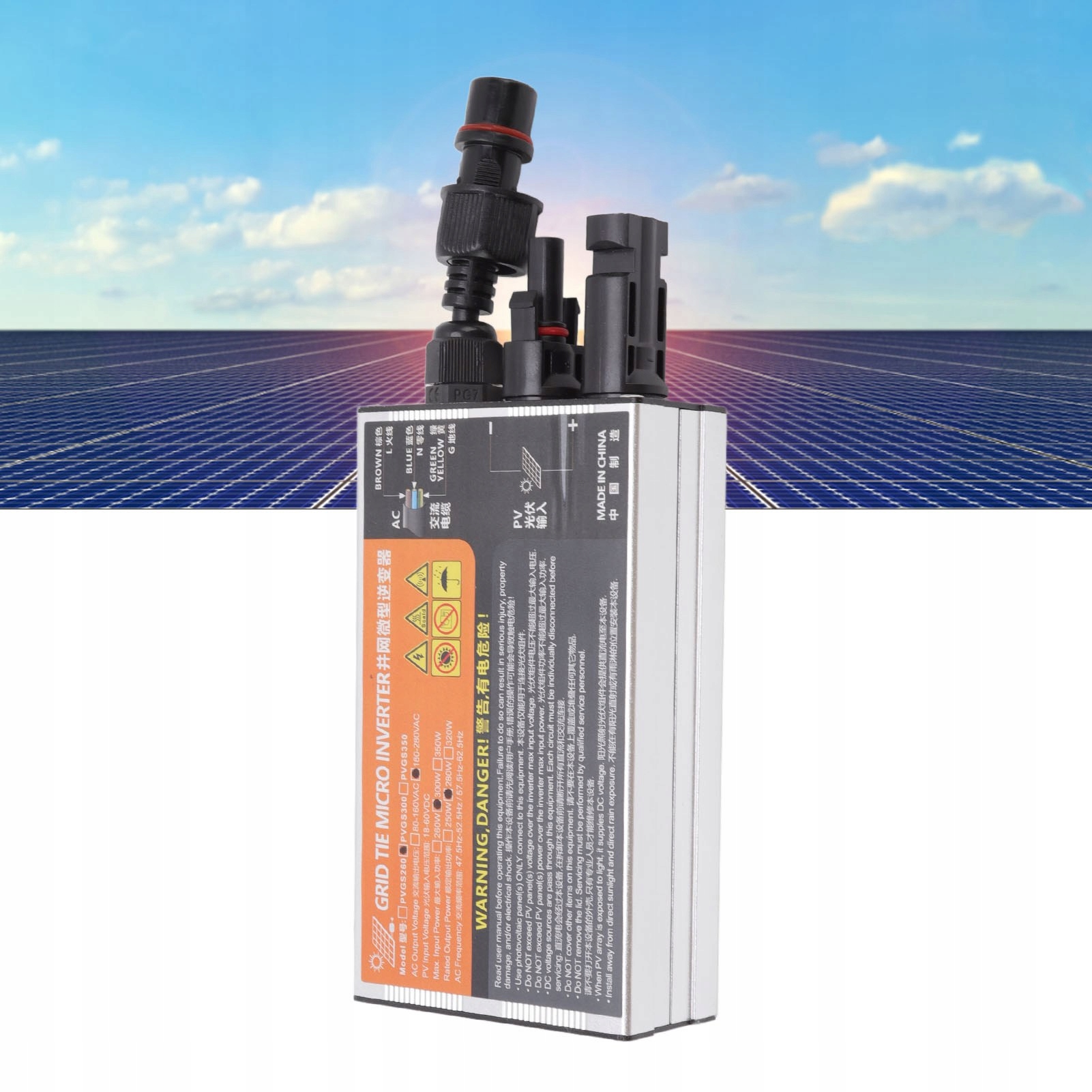

ФОТОЕЛЕКТРИЧНИЙ СОНЯЧНИЙ МІКРО-ІНВЕРТОР AC220V 300W

Функция:

1. Принцип работы: Солнечный микроинвертор — это устройство, которое преобразует постоянный ток солнечной панели в переменный ток. Он имеет небольшой размер и мощность и часто используется в небольших солнечных системах.

2. Высокая скорость преобразования: инвертор, подключенный к сети, имеет высокую эффективность преобразования, максимальная эффективность преобразования может достигать 92%, а эффективность использования повышается.

3. Простое управление: перед использованием инвертор, подключенный к сети, должен быть подключен к сети, а простая операция удобна в использовании.

4. Материал из алюминиевого сплава: микроинвертор изготовлен из алюминиевого сплава, который является износостойким, долговечным и может использоваться в течение длительного времени.

5. Примечание. Этот инвертор можно использовать только с солнечными панелями, а не с батареями, поэтому используйте его осторожно.

Спецификация:

Тип изделия: сетка солнечного микроинвертора

Материал: алюминиевый сплав

Серия продуктов: PVGS300, серия 500

>Входные данные (постоянный ток, PV):

Количество входных разъемов: 1 комплект

Диапазон напряжения MPPT: 28–55 В

Диапазон рабочего напряжения: 18 В -60В

Максимальное входное напряжение: 60В

Пусковое напряжение: 18В

Выходные данные (переменный ток):

Тип однофазная сеть : 230 В

Номинальное выходное напряжение: 230 В переменного тока.

Диапазон выходного напряжения по умолчанию: при 230 В переменного тока: 180–280 В

Номинальная выходная частота: 60 ​​Гц

Диапазон выходных частот по умолчанию: при 60 Гц: 57,5–62,5 Гц

Коэффициент мощности:> 0,99

Общие гармонические искажения: THD <5%

КПД:

MPPT Номинальный КПД MPPT: 99,90%

Потребление энергии в ночное время: <700 мВт

Механические данные:

Диапазон рабочих температур окружающей среды: - от 40°C до 65°C

Диапазон температур хранения: от -40°C до 85°C

Класс водонепроницаемости: IP55

Режим охлаждения: естественная конвекция, нет вентиляторов

Другие характеристики:

Трансформаторная конструкция: высокочастотные трансформаторы с гальванической развязкой

Встроенное заземление: Заземление устройства обеспечивается через PE в сети переменного тока. кабель. Никакого дополнительного заземления не требуется.

Защитные функции: изолированный остров, напряжение, частота, температура, ток и т. д.

Комплектация:

1 солнечный микроинвертор

1 руководство пользователя

1 соединительный провод

Перед установкой микроинвертора проверьте, соответствуют ли напряжение сети и напряжение фотоэлектрического модуля уровням входного и выходного напряжения, указанным на этикетке, прикрепленной к корпусу микроинвертора. Если нет, прекратите установку, в противном случае микроинвертор может быть поврежден. .1. (Установите микроинвертор на стойке: a. Отметьте положение микроинвертора на стойке в соответствии с расстоянием от распределительной коробки фотоэлектрического модуля или других препятствий и т. д. b. Используйте инструменты, рекомендованные поставщиком стойки, для крепления каждого микроинвертора к стойке. назначенное положение.)2. (Подключите кабели переменного тока всех микроинверторов один за другим и подключите их (коричневый провод огня, синий нейтральный провод, провод заземления желто-зеленый) к основному проводу переменного тока. Примечание. Количество соединений на ветвь не должно превышать максимальное количество. токов )3. (Подключите фотоэлектрический модуль к микроинвертору. (Примечание: напряжение фотоэлектрического модуля не может превышать максимальное входное напряжение инвертора.) 4. (Установите водонепроницаемую распределительную коробку переменного тока и подключите шину переменного тока к распределительной коробке, а затем подключите распределительную коробку ответвления переменного тока к точке подключения к сети. )5 (Еще раз проверьте, правильно ли и надежно ли подключены все микроинверторы, разъемы и кабели.) 6. (Включите каждый автоматический выключатель переменного тока один за другим.) 7 (Включите главный выключатель. , ваша энергосистема начнет вырабатывать электроэнергию через 3 секунды.)
