ФОТОЭЛЕКТРИЧЕСКИЙ КОМПЛЕКТ Plot HOUSE 3000W 110AH 2X ПАНЕЛИ 415W АВТОНОМНАЯ СЕТЬ

Подробная инструкция и схема сборки прилагаются к каждому приобретенному набору.

Спецификация:

• Производитель: Trina Solar
• Материал ячеек Монокристаллический
• Технология модуля: 144 ячейки Half-Cut
• STC Максимальная мощность Pmax: 415 Вт
• STC Напряжение холостого хода Voc: 50,00 В
• STC Максимальное напряжение питания Vmp: 41,70 В
• STC Ток короткого замыкания Isc: 10,55 А
• STC Максимальный ток мощности Imp: 9,94 А
• NOCT Максимальная мощность Pmax: 312 Вт
• NOCT Напряжение холостого хода: 47,10 В
• NOCT Напряжение питания максимальное Vmp: 38,70 В
• NOCT Ток короткого замыкания Isc: 8,50 А
• NOCT Максимальный ток мощности Imp: 8,07 А
• КПД модуля: 20,8%
• Максимальное напряжение системы: 1500 В
• < б>Макс. значение защиты от обратного тока: 20 А
• NOCT (номинальная рабочая температура элемента): 43 °C (±2 К)
• < b >Температурный коэффициент PMAX: -0,34 %/K
• Температурный коэффициент VOC: -0,25 %/K
• Температурный коэффициент ISC : 0,04 %/K
• Рабочая температура: от -40 до +85 ºC
• Материал уплотнения ячеек: EVA/POE
• Стекло: 3,2 мм, высокий коэффициент пропускания, стекло, армированное противоотражающим покрытием.
• Износостойкость при ветровых и снеговых нагрузках: ветер: 4000 Па, снег: 6000 Па.
• Цвет: Полностью черный.
• Задняя часть модуля (задний лист): > Черно-белый.
• Размеры: 1722 x 1134 x 30 мм.
• Вес: 21,8 кг.
• Количество в комплекте: 2 панели
• Код товара: 26017
• Код набора: 25686

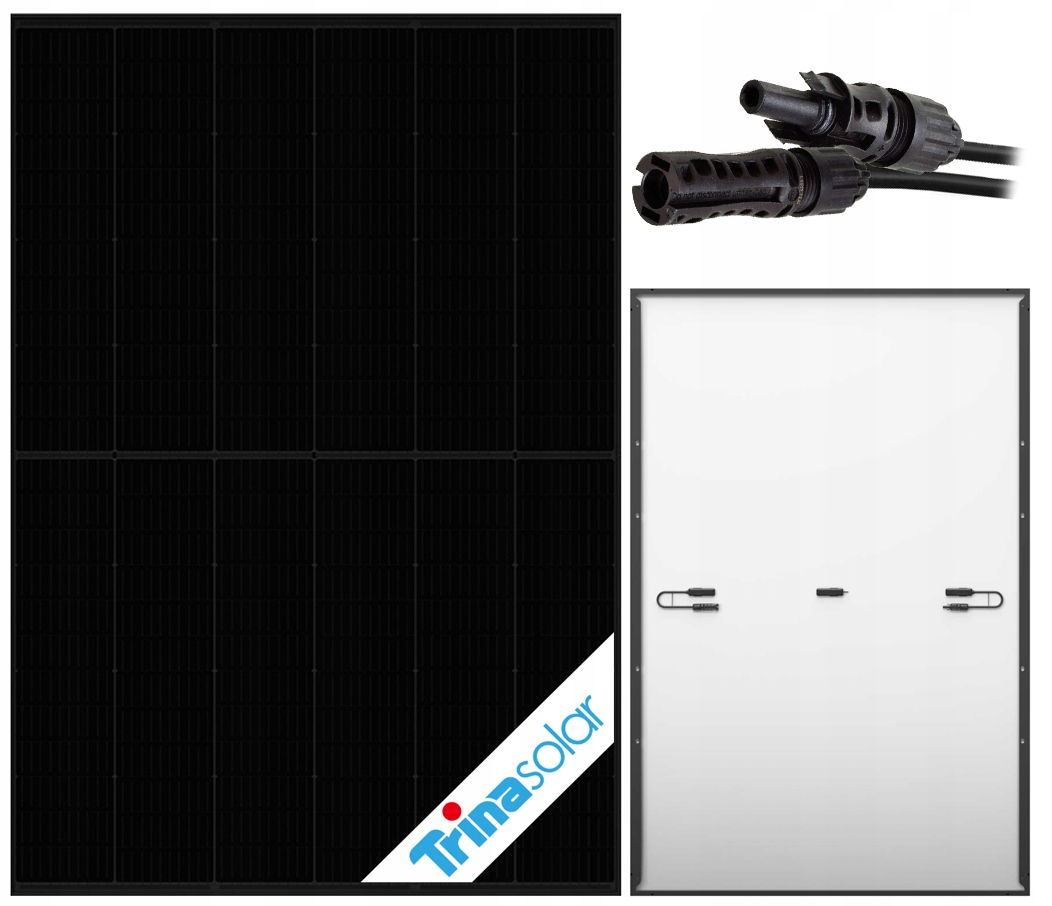

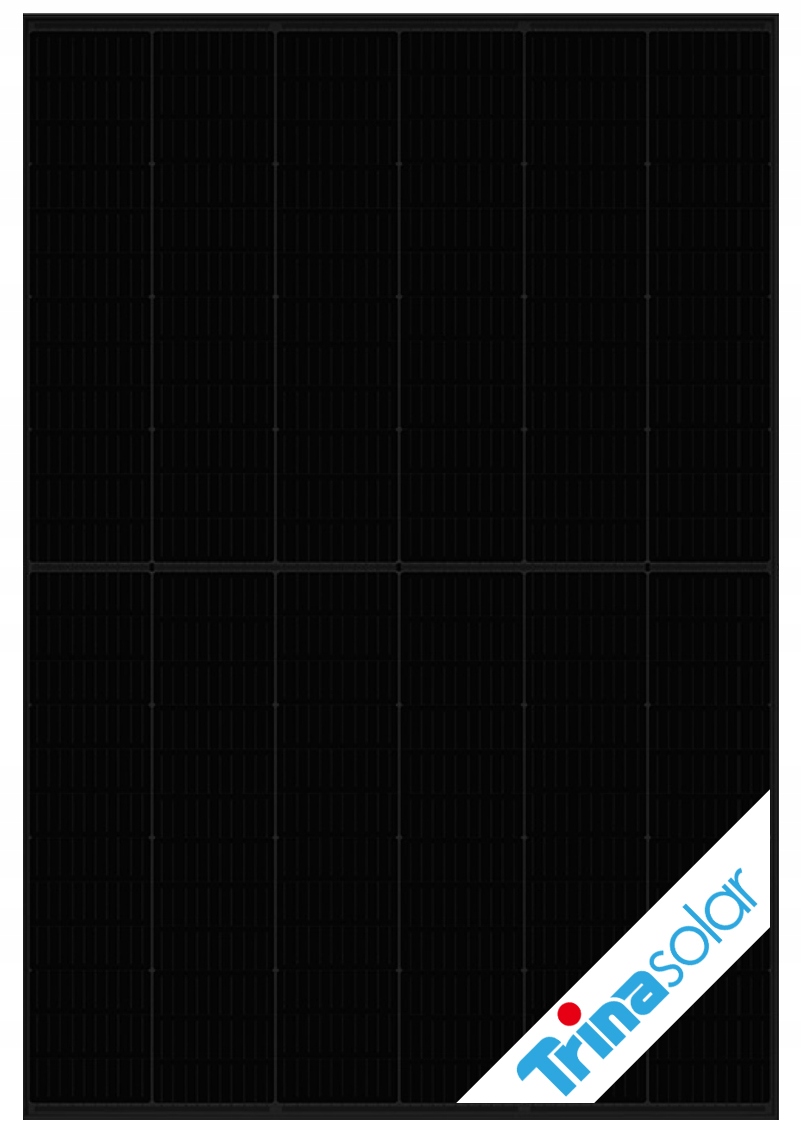

Фотоэлектрический модуль Trina 415 W Full Black из серии Vertex S отличается превосходным внешним видом, отличается более тонкими соединительными кабелями и выполнен по технологии Half-cut. . По сравнению с другими панелями серия Vertex S обладает повышенной снегостойкостью (до 6000 Па) и ветроустойчивостью (до 4000 Па). Меньший размер по сравнению с другими фотоэлектрическими панелями того же класса и генерирует мощность до 410 Вт. Технология Multi Busbar отвечает за лучшее поглощение света и, следовательно, лучшие параметры выработки электроэнергии элементами.

Фотоэлектрические панели серии Vertex S являются универсальным решением для фотоэлектрических систем. установки, монтируемые на крышах жилых или коммерческих зданий. Они рассчитаны на совместимость с существующими оптимизаторами, инверторами и системами крепления.

144 монокристаллические ячейки PERC помещены в 30-миллиметровую раму из анодированного алюминиевого сплава, покрытую стеклом. . с высокой прозрачностью и толщиной 3,2 мм с антибликовым покрытием. Оптимальный размер и малый вес являются преимуществом при транспортировке и сборке.

Особенности и функции продукта:

• Разработано с учетом эстетики.
• Сверхтонкие, визуально незаметные шины
• Отличное управление цветом ячеек благодаря выбору машины
• Мощность до 415 Вт и КПД модуля 20,8 % благодаря ячейкам высокой плотности технология соединения
• Технология нескольких шин с лучшим светопоглощением и улучшенными параметрами генерации тока элемента
• Превосходные характеристики при слабом освещении (IAM) благодаря процессу создания ячеек и оптимизации компонентов
• Разработан для совместимости с ведущими производителями инверторов, оптимизаторов и систем крепления.
• Идеальный размер и малый вес для легкой установки.
• Снижение затрат на установку благодаря большему диапазону мощности и большей мощности. эффективность
• Гибкие решения по установке новых систем
• Снеговая нагрузка 6000 Па (испытательная нагрузка)
• Ветровая нагрузка 4000 Па (испытательная нагрузка)

Солнечный инвертор Volt Polska SINUS PRO 3000S

• Производитель: Volt Polska
• Общая мощность (мгновенная): 3000 ВА
• Постоянная мощность: 2100 Вт
• Напряжение аккумулятора: 48 В постоянного тока
• Диапазон напряжений вход (фотоэлектрическая панель): 48–100 В постоянного тока.
• Максимальный зарядный ток: 60 А MPPT.
• Диапазон входного напряжения (сетевое питание) : 140–275 В переменного тока.
• Диапазон выходного напряжения (сетевое питание): 190–245 В переменного тока.
• Основной зарядный ток: b> b> 10А
• Диапазон выходного напряжения (преобразователь): 230В+-3%
• Рабочая температура: 0-40 °C
• Вес: 20,5 кг
• Размеры: 540 x 330 x 130 мм
• < б>Код продукта: 20865

Описание продукта

Источник аварийного питания sinusPRO 3000S 48 В используется для питания электрических устройств, требующих переменного напряжения 230 В от аккумуляторов постоянного напряжения 48 В. Встроенный солнечный регулятор позволяет дополнительно использовать солнечную энергию для зарядки аккумуляторов и питания подключенной нагрузки.

Не следует использовать никаких предохранителей, в том числе полосок защиты от перенапряжения. используется на выходе инверторов, преобразующих напряжение, т.е. популярных распределителей с защитой. Единственной безопасной формой защиты системы является установка предохранителя со стороны батареи, а единственной разрешенной формой отделения от сетевых розеток является использование базового распределителя без защит, диодов и переключателей.

Что отличает источник бесперебойного питания sinusPRO 3000S 48V от других устройств?

Чистый источник бесперебойного питания SINUS формирует выходное напряжение «синусоидальной формы», то же, что и в электросети. Благодаря этому он может питать индукционные устройства (в том числе электроинструменты, воздушные компрессоры, кондиционеры, холодильники, морозильники и т. д.)

Важнейшие функции:

• Автоматический стабилизатор сетевого напряжения AVR
• Основное зарядное устройство для зарядки подключенного аккумулятора
• Чистый SINUS преобразователь на основе тороидального трансформатора
• Возможность подключения солнечных батарей
• Встроенный тороидальный трансформатор компенсирует различную реактивную мощность приемников (можно комбинировать емкостные, индуктивные и резистивные нагрузки), очень гибко реагирует, в том числе, на перегрузки запуск насосов, компрессоров, двигателей
• Преобразователь может работать в режиме ИБП, что обеспечивает практически бесперебойную и безаварийную работу, например, воздуходувок, питателей, насосов, установок центрального отопления, автоматики. и т. д. li>
• ЖК-дисплей с наиболее важными параметрами
• Надежный и компактный корпус

Почему стоит ли использовать блок питания SinusPRO 3000S 48В?

h1>

• Конструкция на основе эффективного тороидального трансформатора
• Широкий диапазон входных частот, автоматическое определение 50/60 Гц.
• Полный спектр защит и сигналов тревоги: защита от перегрузки, короткого замыкания, повышенного и пониженного напряжения. , температурная защита
• ЖК-дисплей, информирующий о текущем рабочем состоянии устройства м .среди прочего входное и выходное напряжение, напряжение аккумулятора и зарядка

Аккумулятор Volt DEEP CYCLE VPRO VRLA SOLAR 12 В, 110 Ач

• Производитель: Volt Polska
• Номинальное напряжение: 12В
• Номинальная емкость: 110Ач
• Общая высота: 218 мм
• Внутреннее сопротивление (при 25°C): 4,5 мОм
• Высота: 213 мм
• Ширина: 173 мм< /li>
• Длина: 331 мм
• Вес:28,6 кг
• Рекомендуемая рабочая температура: 25°C±3°C
• Максимальный зарядный ток: 30 А
• Максимальный ток разряда: 1000 А li>
• Расчетный срок службы (25°C): 5-8 лет
• Количество в комплекте: 4 батарейки li >
• Код товара: 21112

Описание продукта

Аккумуляторы серии DEEP CYCLE предназначены, в частности, для: для питания солнечных и ветроэнергетических систем, кемперов, систем аварийного электроснабжения (ИБП, автоматика). Он был спроектирован и сконструирован таким образом, что перед повторной зарядкой его можно глубоко разрядить.

Важнейшие особенности:

• Он имеет Усиленная конструкция со свинцовыми пластинами, активными материалами высокой плотности и немного более сильным электролитом, чем у стандартных батарей. Благодаря этому его можно использовать в тех случаях, когда система автоматической герметизации работает циклично. Когда давление внутри аккумулятора становится слишком высоким, клапаны открываются, в результате чего образующийся газ безопасно выбрасывается за пределы корпуса и предотвращает повреждение. Такая ситуация возникает при перезаряде аккумулятора.
• Корпус аккумулятора изготовлен из материала ABS, медные элементы

Что обеспечивает ли аккумуляторная батарея DEEP CYCLE питание?

• Система солнечной и ветровой энергии
• Система резервного питания
• Коммуникационное оборудование
• Системы телекоммуникации
• Источники бесперебойного питания
• Инвалидные коляски
• Электроинструменты
• Гольф-машины
• Багги-внедорожники< /li>
• Судовое оборудование
• Медицинское оборудование

Почему стоит использовать аккумулятор DEEP CYCLE?

• Отличная регенерация после глубокой разрядки
• Длительный срок службы 5-8 лет
• Высокая стойкость к механическим повреждениям и высоким температурам li>
• Не требует обслуживания – не требует долива или замены электролита
• Безопасен в использовании (отсутствие утечек электролита, давления клапаны)
< /ul>

Технические параметры:

• Емкость (при 25°C) 10ч (10,8В): 110Ач
• Емкость (при 25°C) 5 ч (10,5 В): 80 Ач
• Емкость (при 25°C) 3 ч (10,2 В): 75 Ач
• Емкость (при 25°C) 1 час (9,6 В): 60 Ач
• Емкость: (40°C): 102%
• Производительность (25°C): 100 %
• Производительность (0 °C): 85 %
• Емкость (-15°C): 65%
• Саморазряд (25°C) 3 месяца: 91% номинальной емкости
• Саморазряд (25°C) 6 месяцев: 82 % номинальной емкости
• Саморазряд (25°C) 12 месяцев: 64 % номинальной емкости.
• Диапазон рабочих температур — разрядка: от -15 °C до 50 °C.
• Диапазон рабочих температур – зарядка: от -10°C до 50°C
• Диапазон рабочих температур — хранение: от -20°C до 50°C
• Буфер напряжение зарядки (25°C): 13,5–13,8 В постоянного тока.
• Напряжение циклической зарядки (25 °C): 14,4–14,7 В постоянного тока.
< /ул>

Кабель 3SPZC21726 для подключения аккумуляторов

• Длина: 25 см
• Сечение жил кабеля: 35мм2
• Применение: для AGM или гелевых аккумуляторов
• Количество в наборе: 3 провода
• Код изделия: 22970

Применение:

• Параллельное подключение AGM или гелевых аккумуляторов для увеличения емкости .
• Последовательное соединение аккумуляторов AGM или гелевых. например, соединив две батареи 12В, получим батареи 24В.
• Смешанное (последовательно-параллельное) подключение AGM или гелевых аккумуляторов для увеличения емкости и напряжения.
< /ul >

Схема последовательного соединения аккумуляторов для получения более высокого напряжения

Последовательное соединение достигается за счет соединения комплекта аккумуляторов таким образом, чтобы положительный полюс (+) первая батарея подключается к отрицательному полюсу (-) второй батареи.

После подключения в начале ряда находится положительный полюс (+) и в конце ряда находится отрицательный полюс (-). К понятиям начала и конца следует относиться традиционно.

2 кабеля 10 м – 6 мм2 (MC4-EVO2 – гильза)

• Длина: 2 x 10 м
• Крестовая жила кабеля -сечение: 6 мм2
• Металл: Медь
• Защита от коррозии: Оцинкованная проволока
• Цвет: черный и красный
• Наконечники: разъемы и втулка MC4-EVO2

Применение:

• Код продукта: 25933
• Кабели были разработаны специально для использования при производстве солнечной энергии.
• Мы используйте их для подключения фотоэлектрических панелей.
• Кабель пригоден для использования на открытом воздухе* и в помещении.
• Подходит для фотоэлектрических установок, установленных на крыше и на земле (относится к MC4-EVO 2). разъемы)
• Очень высокая устойчивость к солнечному свету.
• Для безопасности использованы огнестойкие материалы высочайшего качества.

Кабель длиной 10 м. . позволяет подключить панель или цепочку панелей к солнечному контроллеру/инвертору/инвертору.

В комплект входят:

• Две фотоэлектрические панели Trina Solar 415W 38,7V [1722 x 1134 x 30 мм] + кабель MC4.
• Солнечный инвертор Volt Polska SINUS PRO 3000S
• 4-вольтовые аккумуляторы DEEP CYCLE VPRO VRLA SOLAR, 12 В, 110 Ач.
• Три кабеля 3SPZC21726 для подключения AGM и гелевых аккумуляторов.
• 2 кабеля 10 м — 6 мм2 (MC4-EVO2-) Рукав)
