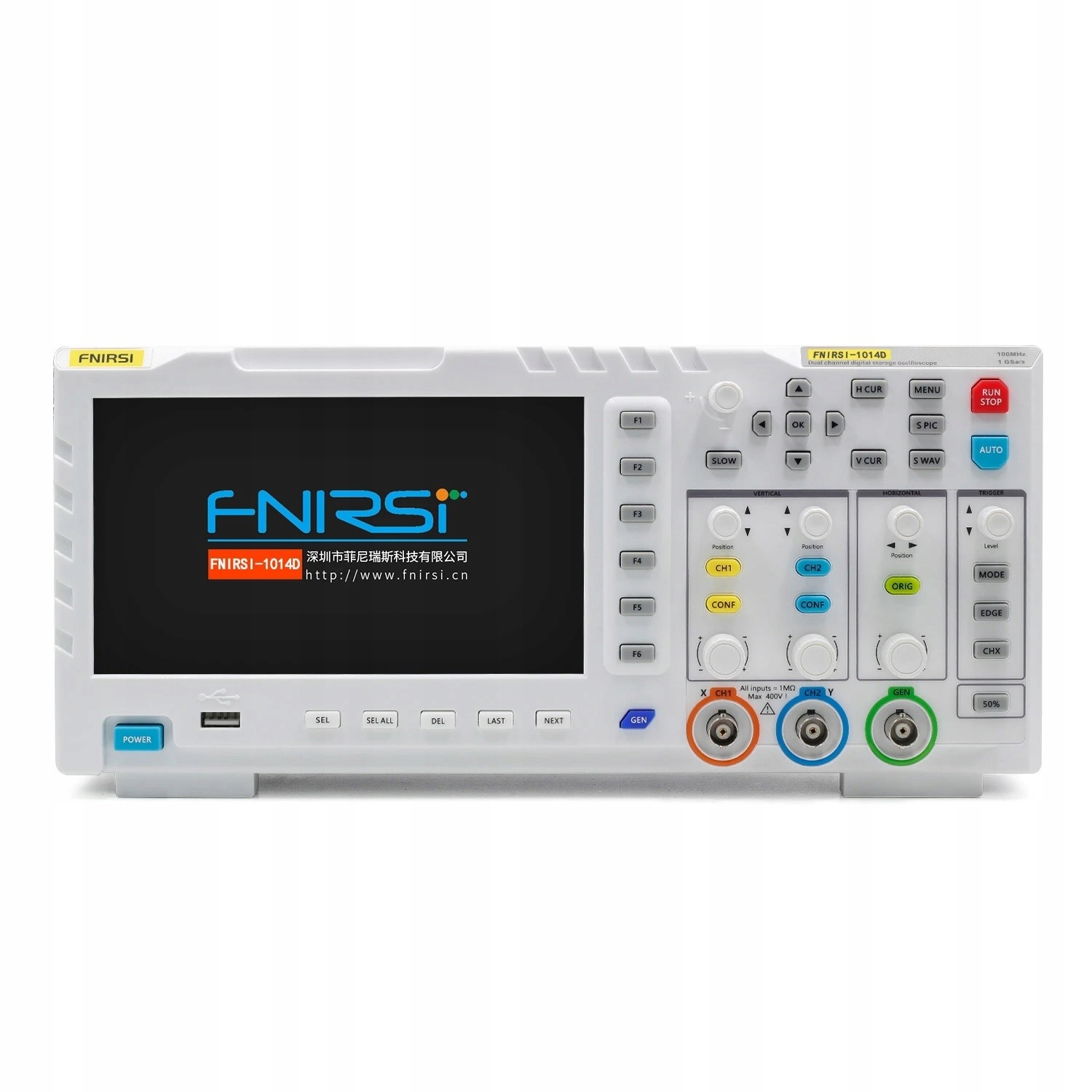

Fnirsi 1014D - цифровий осцилограф 100 МГц

1014D - 2-канальный цифровой осциллограф с генератором 100 МГц

Описание

Цифровой осциллограф с двумя каналами измерения. Имея полосу частот 100 МГц и частоту дискретизации 1 Гвыб/с, осциллограф позволяет обнаруживать изменения сигнала в реальном времени. Прибор позволяет измерять основные параметры, включая частоту, период и скважность сигнала. Также стоит обратить внимание на режим триггера, который может работать в автоматическом, обычном или однократном режиме измерения. Максимальное напряжение, которое можно подать на измерительный разъем, составляет 40 В для делителя x1 и 400 В для делителя x10. Функция Autoset позволяет легко настроить временную развертку и автоматически настроить усиление в соответствии с потребностями тестируемого сигнала. Осциллограф может генерировать сигналы 14 различных форм.

Питание осциллографа осуществляется через разъем USB. Осциллограммы отображаются на встроенном большом 7-дюймовом ЖК-дисплее, что обеспечивает хорошую видимость осциллограмм. Осциллограф можно подключить к компьютеру через USB-порт для передачи измерений или ранее сохраненных снимков экрана. Он будет полезен в каждом домашнем хозяйстве. мастерская и магазин электронного оборудования.

Особенности

• Количество каналов: 2
• Пропускная способность: 100 МГц
• Частота дискретизации : 1 Гвыб./с.
• Глубина памяти выборки: 240 КБ
• АЦП: 8 бит
• Чувствительность по горизонтали: от 10 нс до 50 с/дел.
>
• Чувствительность по вертикали: от 50 мВ до 500 В/дел.
• Режим запуска: автоматический, нормальный, однократное измерение.
• Тип запуска: нарастающий фронт, спадающий фронт
• Уровень срабатывания: регулируемый
• Входное сопротивление: 1 МОм
• Входное напряжение: от 40 В до 400 В (зонд x10)
• Функция автонастройки
• Автоматическое измерение основных параметров: VPP, VP, Vmax, Vmin, Vavg, Vrms, частота, Duty +, Duty-, Time +, Time-, период
• Функция FFT
• Режим подключения: постоянный ток, переменный ток.
• Цветной ЖК-дисплей 7 дюймов.
• Разрешение дисплея: 800 x 480 пикселей.
• Связь через USB с компьютером.
• Встроенная память 1 ГБ
• Генератор сигналов: 14 форм сигналов
• Питание: USB 5В 2А
• Размеры: 310 x 145 x 70 мм< /li>

В комплекте

• Осциллограф 1014D
• Кабель питания USB
• Кабель USB-A — USB-A
• Кабель USB-A — USB-A
• Кабель питания USB
• Кабель USB-A — USB-A
• li>
• 2 измерительных зонда
• кабель BNC для зажимов типа «крокодил»
