FM-радио с цифровой

индикацией частоты

Для самостоятельной сборки,

пайки.

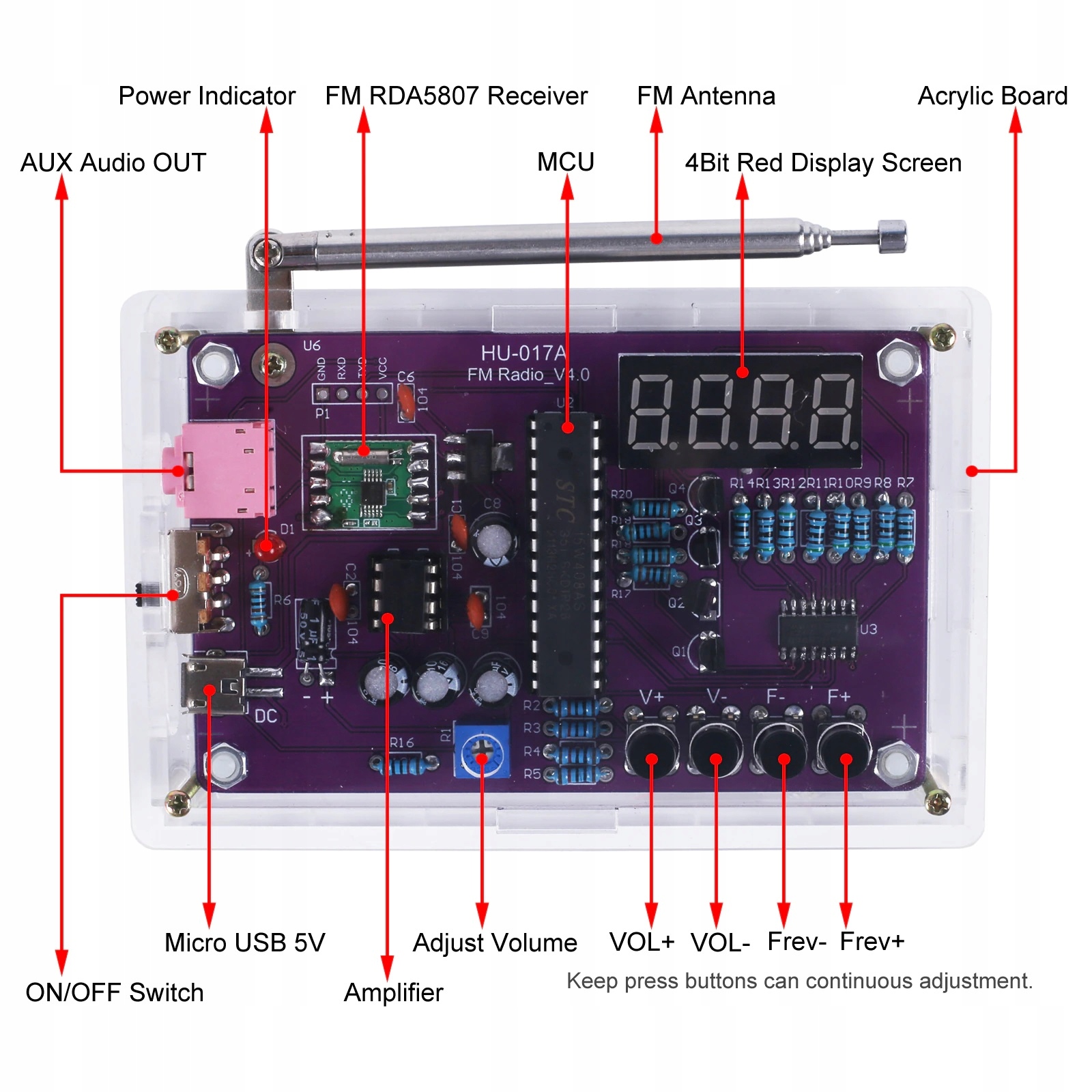

Беспроводная радиостанция на базе RDA5807 чип с частотами приёма в диапазоне FM 87,0МГц-108,0МГц

FM-радио 87,0–108,0 МГц

Регулируемая громкость

Активный и пассивный аудиовыход

Складная специальная радиоантенна длиной до 25 см и 4-битный красный цифровой дисплей .

Рабочее напряжение: 3/5 В постоянного тока.

Выходное сопротивление: 8 Ом.

Выходная мощность: 0,5 Вт.

Выходной канал: моно

Частота приемника: 87,0–108,0 МГц

Погрешность частоты: 0,1 МГц8

Рабочая температура: -40 ℃ ~ 85 ℃

Влажность Рабочая: 5%~95% относительной влажности.

Размер (в сборе): 107*70*23 мм.

Инструкция:

переключите тумблер для включения/выключения. рабочая мощность.

Нажмите V+ или V-, чтобы отрегулировать громкость. 15 уровней громкости. Постоянно регулируйте громкость, удерживая кнопку.

Нажмите F+ или F-, чтобы настроить частоту приема или FM-станцию. Постоянно регулируйте частоту, удерживая кнопку.

Потенциометр: используется для регулировки громкости с помощью отвертки.

Инструкция по ссылке: https://drive.google.com/file/d/1CnRHDXaBSURL5eNojNzj51YchgmTZ9AM/view?usp=share_link

Схема сборки системы напечатана на плате. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
