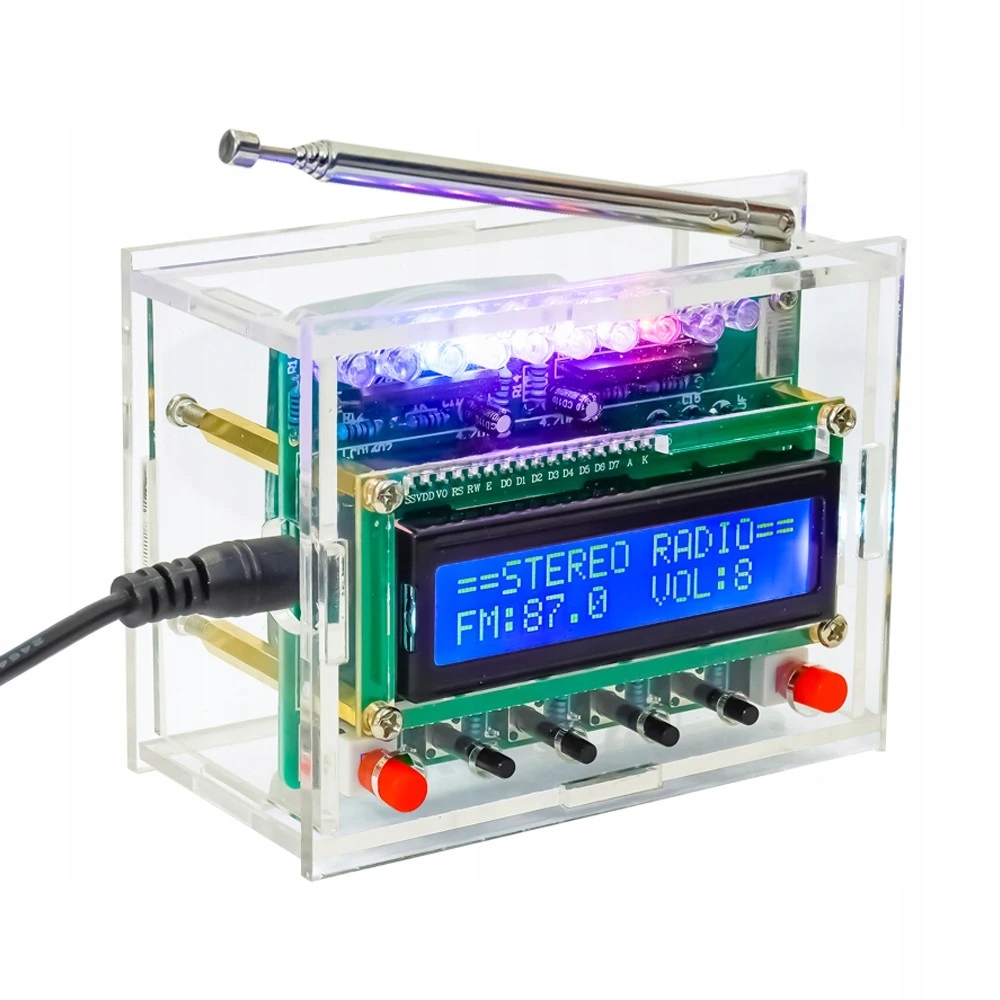

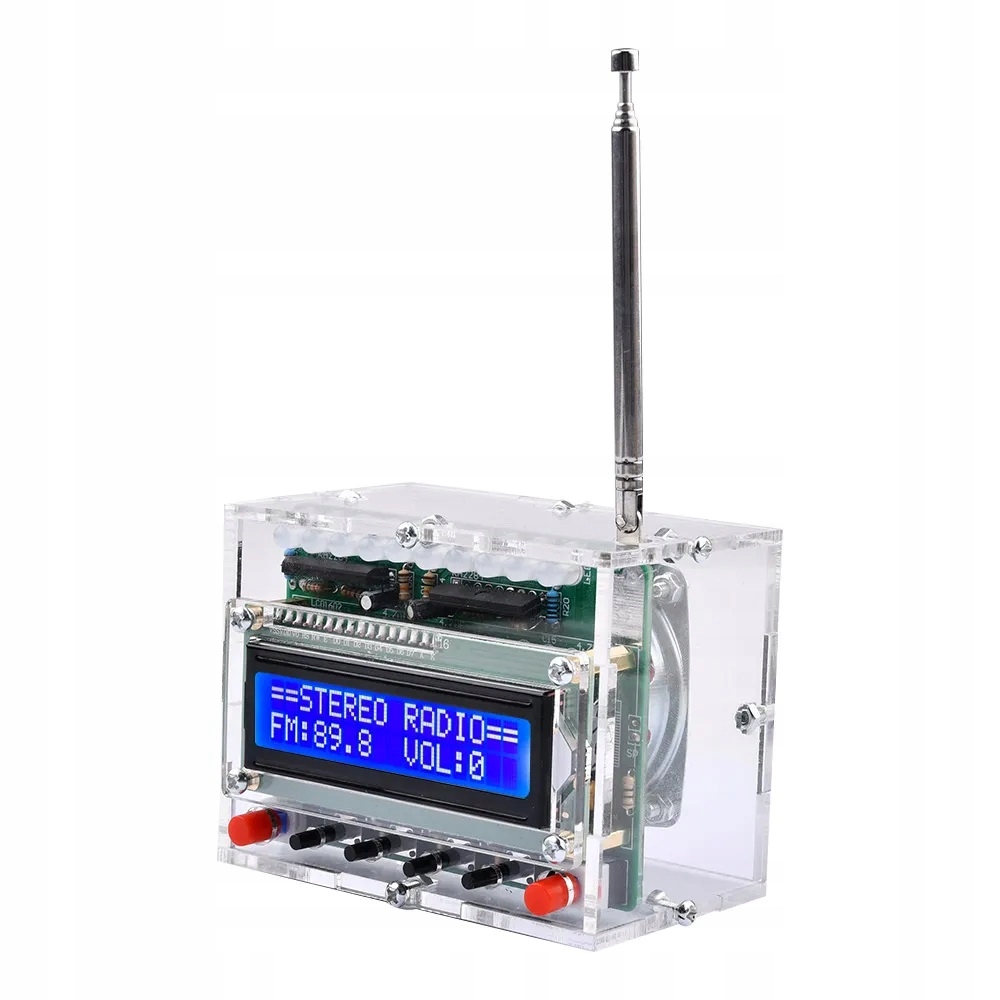

FM-радио 87-108МГц с ЖК-дисплеем

и корпусом

Светодиод звукового спектра красный

для самостоятельной сборки, пайки.

Система проста в сборке, время сборки 90 мин.

Сквозные системы + один небольшой SMD модуль

Спектр состоит из 10 красных диодов.

Светимость диодов зависит от интенсивности звука.

Основное управление состоит из микросхем STC89C52 и 5807. Информация о. Полоса частот отображается в режиме реального времени на экране LCD1602.

Выходной аудиосигнал усиливается микросхемой усилителя LM386.

Чувствительность приема и качество звука очень хорошие, а высокая помехозащищенность, что позволяет эффективно уменьшить помехи при прослушивании радиостанций.

Частоты FM: 87–108 МГц

Источник питания: USB 5 В. , (положительный внутри и отрицательный снаружи)

Шнур питания в комплекте.

Функции:

Нажмите левую кнопку, чтобы включить/выключить питание.

Нажмите правую кнопку, чтобы включить/выключить индикатор спектра.

Нажмите «S+» или «S-», чтобы отрегулировать громкость.

Нажмите P+ или P-, чтобы настроить частоту приема и FM-станцию.

Инструкцию по сборке можно скачать

по QR-коду или ссылке

ниже:

https://drive.google.com/file/d/ 1nNfI -mo1WFJ5ate4pImAhKxaaFyS4e14/view?usp=sharing

Инструкция:

Схема сборки системы напечатана на плате. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
