Локатор кабельных пар IntelliTone Pro 200 компании Fluke Networks

IntelliTone — единственный прибор для поиска кабелей, использующий цифровые технологии. Благодаря этому он идеально подходит для поиска кабелей под полом, потолками, стенами и среди путаницы других медных кабелей. Все, кто пользовался подобными устройствами, работающими в акустическом диапазоне, которые во время работы локируют все сигналы, происходящие поблизости, будут приятно удивлены их функциональностью.

IntelliTone сочетает в себе функции < б>тестер подключения (проверка схемы подключения, целостности пар) и идентификатор активных устройств, расположенных на другой стороне кабельной трассы (компьютер или хаб).

Свойства локатора:

• Расположение однопарных и многопарных медных кабелей. Он оснащен разъемом RJ11 и парой разъемов типа «крокодил» (2). Кабели, постоянно подключенные к тон-генератору;
• Точный поиск одиночных пар в жгутах кабелей (работа в цифровом и аналоговом режиме);
• Мгновенное обнаружение кабелей с большого расстояния, даже в активной сети;
• Идентификация активной сети Ethernet и устройства, подключенного к трассе, полная проверка схемы соединений.
• Идентификация подключенного устройства: концентратор, сетевая карта

Спецификация:

• Типы тестируемых кабелей: UTP, FTP, STP, RG59, RG6, CCTV
• Тест одной пары: да
• Тест карты соединений: да
• Обнаружение неисправностей : перерыв, шорт, пары перекрещенные, перевернутые пары
• Обнаруживаемые сигналы: телефон, Ethernet
• Допустимая рабочая температура: 0°C ÷ 40°C< /li>
• Допустимая влажность окружающей среды: 5% ÷ 95%, без конденсации
• Электропитание: 2 батарейки по 9 В 6Ф22

Параметры генератора:

• Размеры: 141x75x32 мм
• Тип индикатора: Светодиодный
• Управление: диск
• Автоматическое отключение: да
• Выходная мощность: 5В p-p

Параметры зонда:

• Размеры: 222x48x32 мм
• Тип индикатора: 8 светодиодов, 1 светодиод синхронизации
• Управление: ручка громкости, диск
• Автоматическое выключение: да

Комплект:

• Тонер и датчик локальной сети.
• Коаксиальный адаптер с разъемом F.
• 2 соединительных кабеля RJ11 и RJ45.

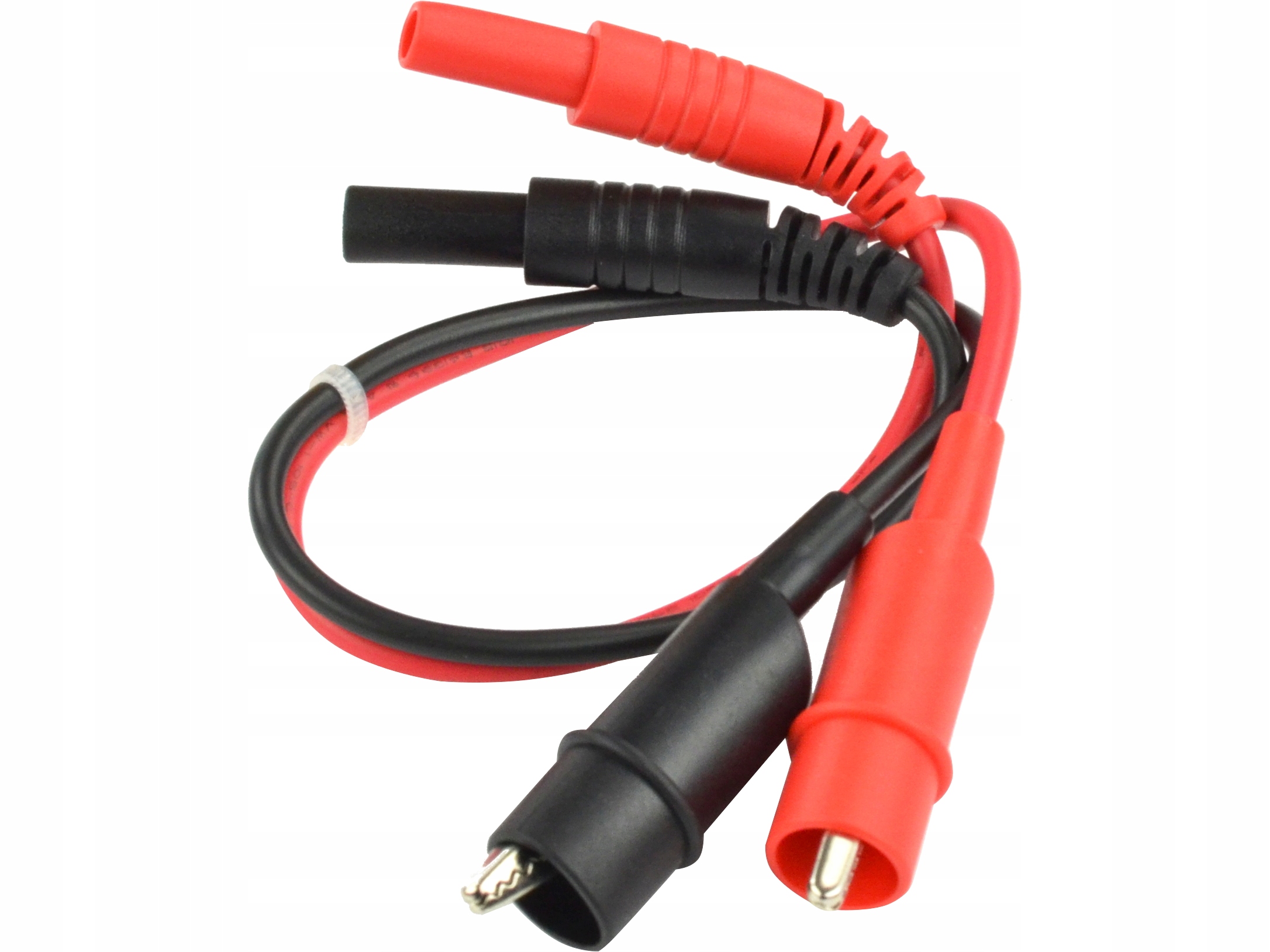

• Тестовые провода с зажимами типа «крокодил»
• две батарейки PP3 9 В

Корпорация Fluke — мировой лидер в производстве, распространении и обслуживании электронных диагностических приборов и программного обеспечения.

С момента своего основания в 1948 году Fluke > участвовал в разработке новых технологий, предлагая клиентам средства исследования и диагностики, которые со временем стали играть ключевую роль в производственной и сервисной деятельности.
