FD095 Магнитный фильтр-сепаратор FERMAG для центрального отопления 28кВт с бойлером в 3/4 стены. Магнитник 9000Gs FERDOM

- Водоприемники расположены под углом 90 градусов.Типичная система подключения подвесного котла к системе центрального отопления. Всего 4 варианта подключения фильтра к установке - два под углом 90 градусов (рекомендуется!!) и два под углом 180 градусов.

- Магнитный примеси улавливаются сильным неодимовым магнитом мощностью 9000Гс с площадью магнита 45см2. Такие загрязнения могут привести к заклиниванию насосов и клапанов, снижению теплоотдачи радиаторами.

- Немагнитные примеси улавливаются эффективным сетчатым фильтром из нержавеющей стали размером 500 микрон и площадью поверхности 75 см2. Этот вид загрязнений (минеральные отложения) блокирует теплообменники, засоряет трубы, снижает эффективность работы системы.

- Фильтр FD095 имеет очень прочный корпус из полиамида PA66 GF30, металлическую крышку и магнит. рукав. Большинство производителей котлов центрального отопления рекомендует устанавливать магнитный фильтр вместе с новым котлом центрального отопления.

- Рекомендуется использовать в домашних системах центрального отопления. с настенным котлом – благодаря конструкции и функциям фильтра, а также его небольшим размерам. Также может использоваться для солнечных установок и систем отопления, вентиляции и кондиционирования.

FERMAG FD095 Магнитный фильтр-сепаратор для систем центрального отопления с подвесным котлом. 3/4 . Магнитизатор FERDOM.

- Большинство выпускаемых в настоящее время котлов имеют очень узкие водяные каналы для достижения максимально возможного КПД.

- Благодаря использованию фильтра FERMAG FD095 затраты на обслуживание и техническое обслуживание сокращаются за счет уменьшения количества отказов.Стоимость запасных частей.

- Большинство европейских производителей котлов центрального отопления. в настоящее время рекомендует установку магнитного фильтра с новым котлом центрального отопления.

- Для повышения эффективности магнитного фильтра мы рекомендуем использовать препарат проникающей фильтрации Filter Fluid FD678.

Техническая информация и информация по установке

https://drive.google.com/drive/folders/0BzFhFKO87oADNmFWOGJpNlNPc2s?resourcekey=0-POhtJpNXYxrppOJtXe3ufw&usp=sharing

Монтаж и эксплуатация

- Фильтр следует устанавливать под котлом на обратной линии.

- Рекомендуемый монтаж – корпус горизонтально, соединения под углом 90 градусов = фильтр промывка путем откручивания крышки.

- Процесс циклической очистки фильтра (не реже одного раза в год) состоит из:

а) Выключения котла, закрытия крана фильтра (на обратку) и клапан подачи котла.

в) Извлечение магнита из камеры – магнитные отложения попадут в корпус.

г) Отвинчивание и снятие крышки и втулки магнита по ходу с сетчатым фильтром.

д) Тщательная промывка фильтра и удаление осадков и отложений.

г) После очистки выполните действия в обратном порядке.

е) Наконец, проверьте герметичность крышки и прокачайте фильтр.

Технические данные

Продукт; Магнитный фильтр-сепаратор FERMAG FD095 для центрального отопления

Модель/производитель; FD095 / FERDOM

Применение;

- Для установок: бытовое центральное отопление, солнечная энергия, небольшое охлаждение и кондиционирование воздуха.

- Базовый: улавливание ферромагнитных загрязнителей.

- Дополнительный: улавливание других загрязняющих веществ и шлама.

Неодимовый магнит: Номинальная мощность 9000 Гс, площадь 45см2

Тип установки магнита: В герметичной латунной камере.

Тип сепаратора-отстойника; Фильтр-сетка из нержавеющей стали, микрон 500 м, площадь 75 см2

Максимальная мощность системы центрального отопления: Стандартная до 24кВт, Макс. 28 кВт.

Материал корпуса: PA66G30, полиамид с 30 % стекловолокна.

Продолжение технических данных

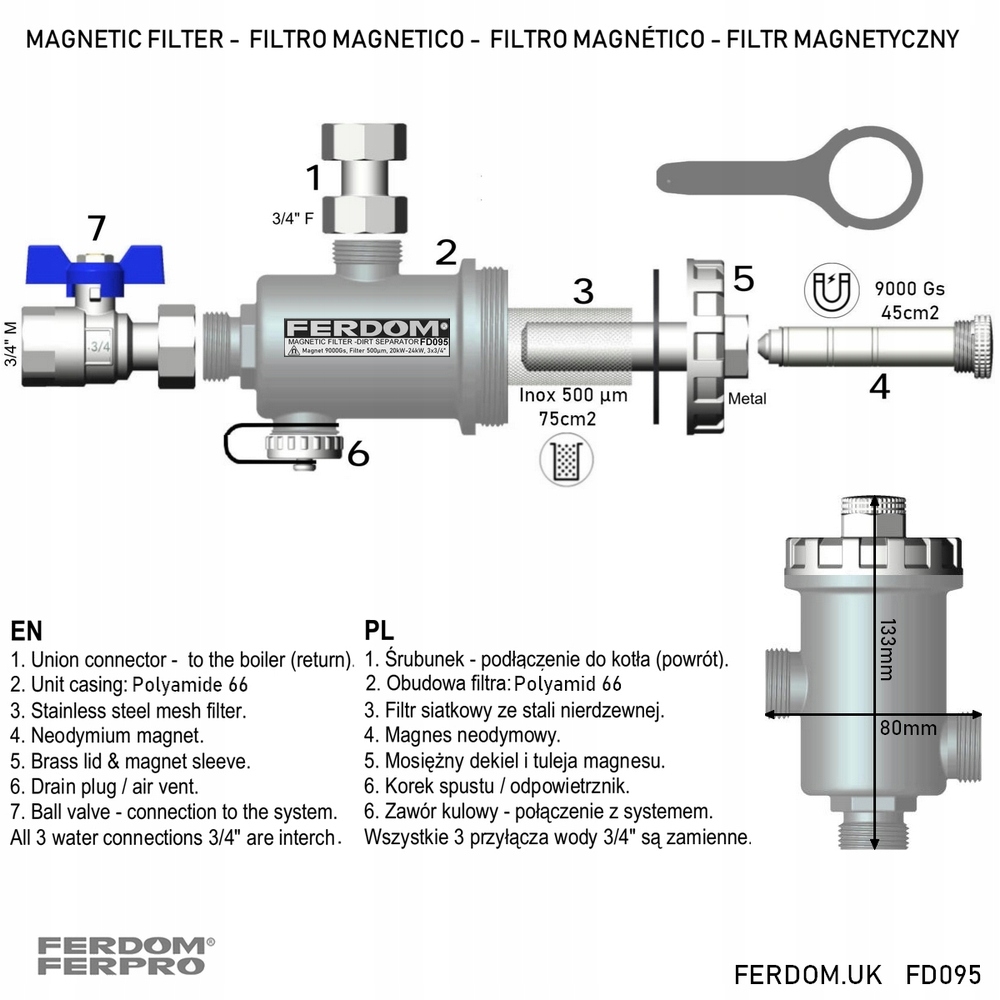

Металлические элементы; Крышка, магнитная втулка Латунь CuZn42Pb3

Размер фильтра: 80 мм / 133 мм - Без клапанов, винтовое соединение, заглушка.

В комплекте; Корпус (корпус), винтовое соединение, клапан, заглушка/вентилятор, ключ для крышки.

Вес / с упаковкой: 700 грамм / 900 грамм

Соединения/соединения для воды: Все соединения для воды 3 3/4 дюйма взаимозаменяемы.

Варианты подключения воды: 4

Диапазон рабочих температур; 0-90 градусов C

Макс.давление рабочее давление: 3 бар

Среда: Вода, растворы гликоля

Максимальная концентрация гликоля в системе: 30 %

Место установки: На обратке снизу котла центрального отопления.

Зачем устанавливать магнитный фильтр-сепаратор?

Радиаторы центрального отопления Обычно они изготавливаются из мягкой стали, которая очень подвержена коррозии. Даже при установке высококачественного ингибитора коррозии может возникнуть некоторый уровень коррозии; при очистке без ингибитора уровень коррозии во много раз выше. В системе центрального отопления в отсутствие воздуха обычно образуется черный магнетит, который имеет магнитную природу и поэтому может улавливаться магнитом.

Хотя магнетиты в семь раз тяжелее воды и обычно опускаются на дно радиатора. они возникают, некоторые частицы рассеиваются в системе потоком. Если магнитный фильтр не соберет эти частицы, они попадут в следующее электромагнитное устройство; например, циркуляционный насос, и приведет к преждевременному износу. Они также попадают в другие элементы установки, такие как клапаны, теплообменники и т.п., вызывая их засорение и снижение теплового КПД системы.

Дополнительной встроенной функцией устройства является сепаратор-отстойник немагнитных примесей. Этот вид примесей (так называемая накипь) блокирует теплообменники, приводит к перегреву котла, засорению труб, снижению эффективности всей системы.
