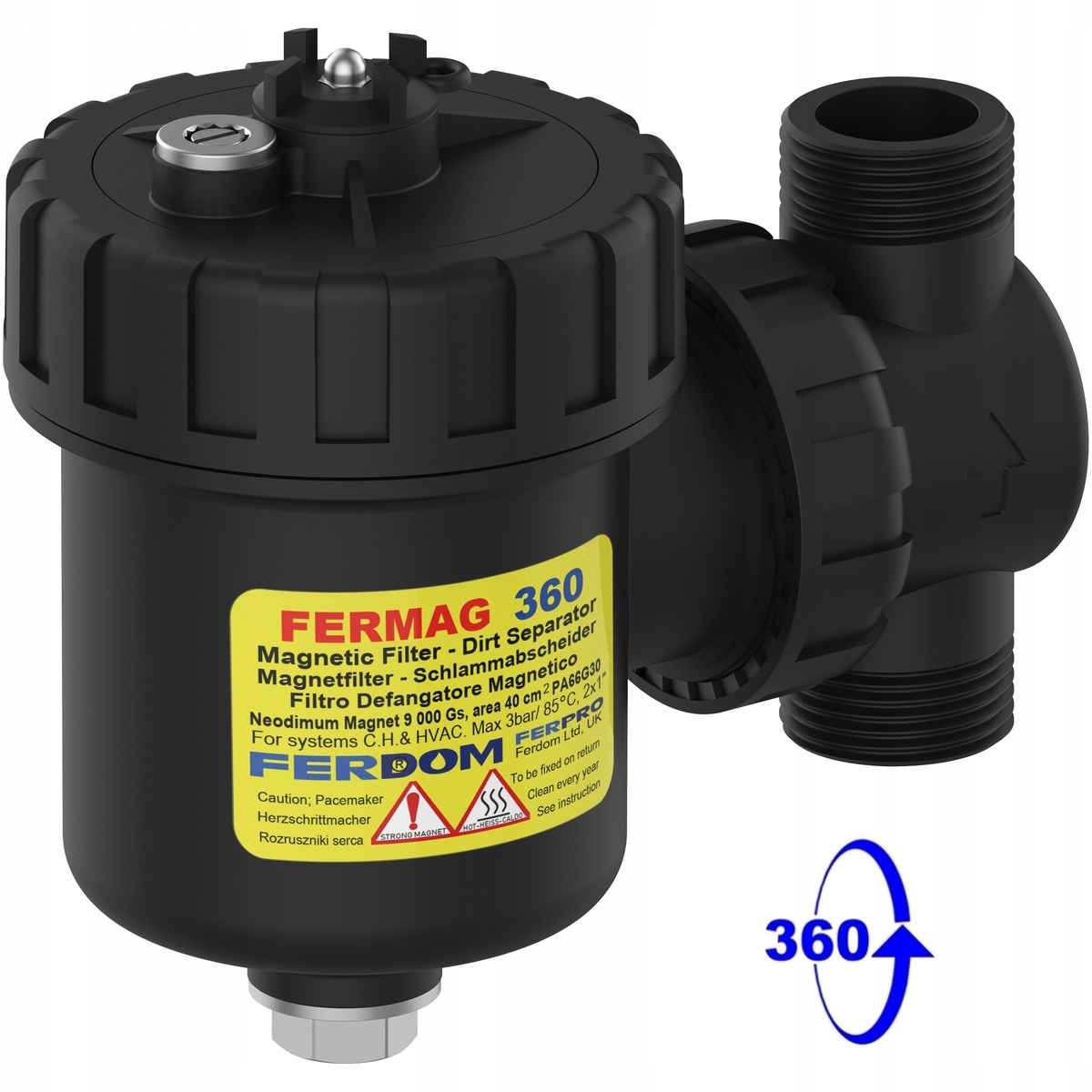

FERMAG FD360 Магнитный фильтр-сепаратор, намагничиватель для центрального отопления 9000Gs. Стояк FERDOM 1" - горизонтальное подключение

- Рекомендация - системы отопления дома с напольными и настенными котлами, максимальная мощность системы до 40 кВт, штекерные соединения 1"

- Удаляет до 100 % магнитных примесей и продуктов коррозии, скапливающихся в котле, арматуре, насосах и т.п.

- Благодаря встроенному шаровому отстойнику улавливает также немагнитные примеси и отложения .

- Реальная мощность магнита 9000Гс, размеры 150х162мм. FERMAG FD360 Магнитный фильтр-сепаратор, намагничиватель для центрального отопления 9000Gs. Штекер.отвес-горизонтальный 1" FERDOM - Фильтр улучшает работу установки за счет улавливания магнитных и немагнитных примесей и отложений.

- Грязь и магнитные отложения улавливаются неодимовым магнитом и собираются за пределами установки. магнитная камера.

- Оставшиеся примеси и осадки улавливаются в грязеотделителе плавающими там шариками, создавая противошламовый барьер.

- Фильтр также можно использовать в качестве дозатора ингибитора или чистящего средства для установки.Заливка через вентиляционное отверстие.

- Для повышения эффективности магнитного фильтра рекомендуем использовать проникающий препарат Filter Fluid FD678.

- Большинство выпускаемых в настоящее время котлов имеют очень узкие водяные каналы для достижения максимально возможного КПД.

- Даже малейшее количество отложений и примесей может блокировать поток воды в системе.

- Загрязнения вызывают, помимо прочего, снижение термического КПД системы, что приводит к увеличению энергопотребления.

- Благодаря использованию фильтра FERMAG 360 сокращаются затраты на обслуживание и стоимость запасных частей. количество деталей уменьшено из-за меньшего количества отказов.

- Большинство европейских производителей котлов центрального отопления. в настоящее время рекомендует устанавливать магнитный фильтр вместе с новым котлом центрального отопления

Монтаж и эксплуатация

- Фильтр должен быть установлен с запорной арматурой (в комплект не входят). Для облегчения эксплуатации на место сливной пробки можно установить клапан.

- Циклический процесс очистки фильтра (не реже одного раза в год) заключается в

а) Закрытии запорные краны с обеих сторон фильтра.

p>

б) Открутите слив и слейте загрязненную воду из фильтра.

в) Снимите магнит из камеры и магнитные отложения попадут в корпус.

г) Отвинтите крышку и снимите отстойник.

д) Тщательно очистите отстойник и удалите осадки. и отложения.

d) После очистки выполните действия в обратном порядке.

f) Наконец, проверьте герметичность крышки и провентилируйте фильтр. и поломка котла не покрывается гарантией.

Применение;

- Для бытовых систем отопления, солнечной энергии, охлаждения и кондиционирования воздуха.

- Базовый: улавливание загрязняющих веществ. ферромагнитный

- Дополнительно: улавливание других примесей и шлама

- Дополнительно: дозирование чистящих препаратов и ингибиторов Ферромагнитный магнит: Реальная мощность 9000 Гс Тип установки магнита: в герметичной камере.

р>

Технические данные:

Изделие; Магнитный фильтр-сепаратор FERMAG 360 для центрального отопления

Модель / Производитель: FD360 / FERDOM

Феромагнитный магнит: Реальная мощность 9000 Гс. Тип установки магнита: в герметичной камере.

Тип грязеотделителя: шарик

Материал корпуса: PA66G30, полиамид с 30 % стекловолокна Материал внутреннего элемента: HDPE

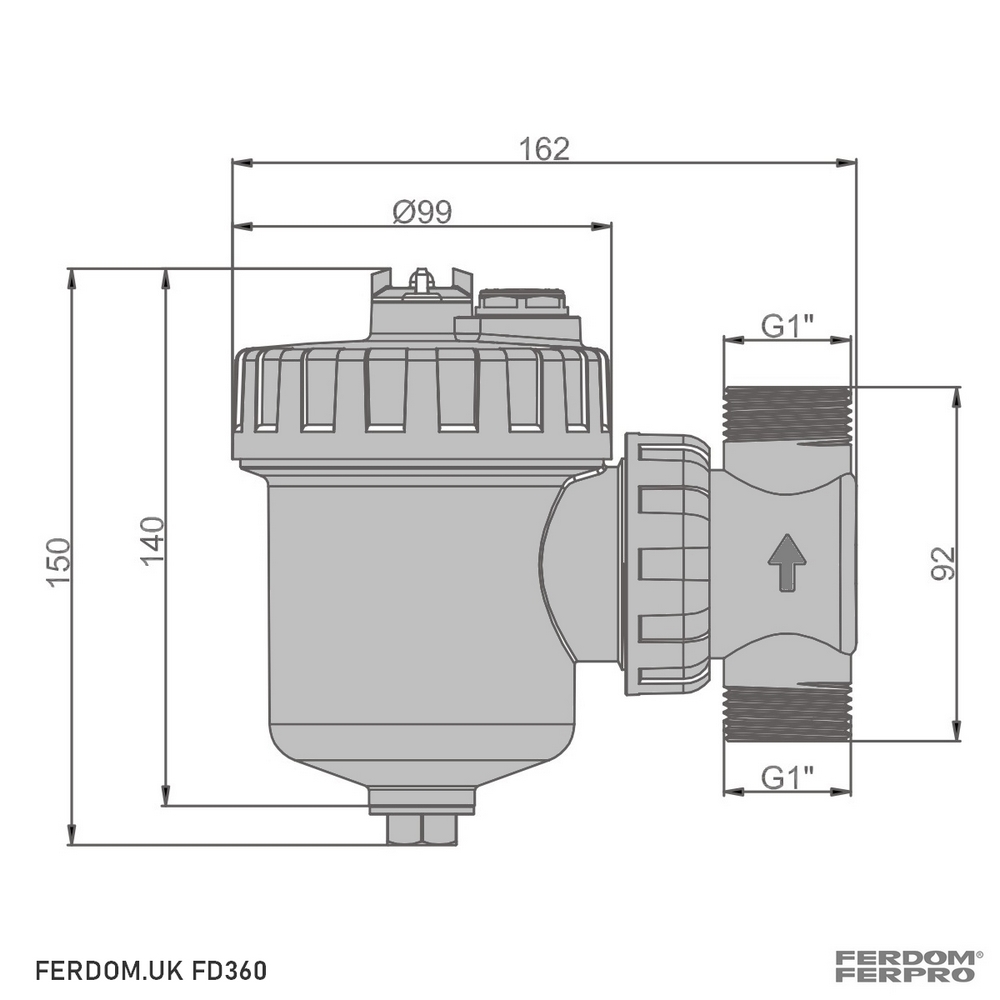

Расстояние подключения: 94 мм Высота/ширина: 150 мм/162 мм

Вес/с упаковкой: 755 грамм/1060 грамм

Размер соединения: 2 x 1 дюйм M

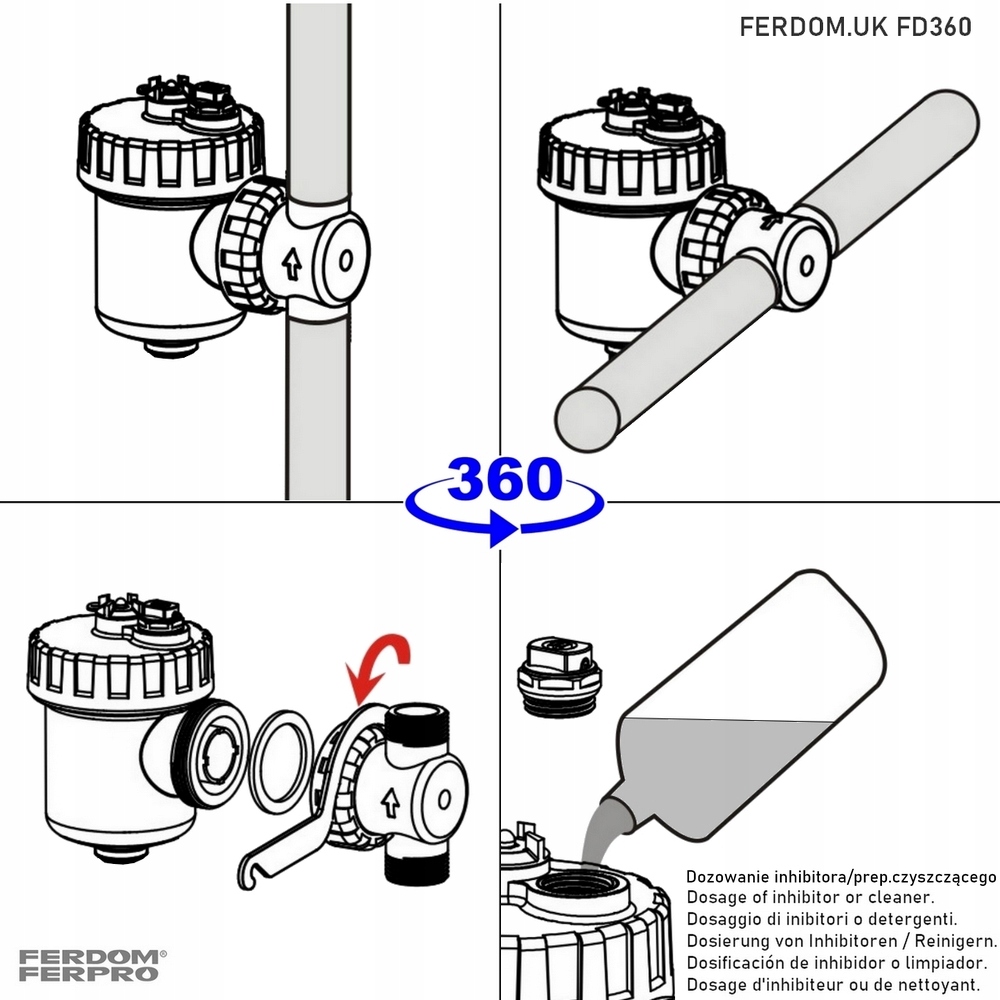

Расположение соединения: вертикальное или горизонтальное

Диаметр корпуса: 99 мм. Емкость корпуса: 500 мл. Диапазон рабочих температур; 0–90 градусов Цельсия

Макс. рабочее давление:3 барСреднее; Вода, растворы гликоля

Макс. концентрация гликоля в системе: 30%Максимальная мощность системы центрального отопления; 40 кВт

Мощность отопительной системы: 24-30 кВт.

В зависимости от размера отопительной установки. и нагретая поверхность до макс. 35-40кВт. Процесс очистки может занять немного больше времени.

Место установки: на обратке центрального отопления. перед котлом.

Загрузка технической информации

https://drive.google.com/open?id=0BzFhFKO87oADNmFWOGJpNlNPc2s

Зачем устанавливать магнитный фильтр-сепаратор?

Радиаторы центрального отопления Обычно они изготавливаются из мягкой стали, которая очень подвержена коррозии. Даже при установке высококачественного ингибитора коррозии может возникнуть некоторый уровень коррозии; при очистке без ингибитора уровень коррозии во много раз выше. В системе центрального отопления в отсутствие воздуха обычно образуется черный магнетит, который имеет магнитную природу и поэтому может улавливаться магнитом. Хотя магнетиты в семь раз тяжелее воды и обычно оседают на дно радиатора, из которого они исходят, некоторые частицы рассеиваются потоком по всей системе.

Если магнитный фильтр не собирает эти частицы, они перейдет к следующему электромагнитному устройству; например, циркуляционный насос, и приведет к преждевременному износу. Они также попадают в другие элементы установки, такие как клапаны, теплообменники и т.п., вызывая их засорение и снижение теплового КПД системы.

Дополнительной встроенной функцией устройства является сепаратор-отстойник немагнитных примесей. Этот вид примесей (так называемая накипь) блокирует теплообменники, вызывает перегрев котла, забивает трубы, снижает эффективность всей системы.
