FD088 Магнитный фильтр «EASY-MAG» 3/4 + Большой сепаратор 65см2. Простая операция. До 24 кВт. Латунь/АБС

FD088 «EASYMAG»

Компактный магнитный фильтр с очень эффективным сепаратором немагнитных примесей площадью 65 см2 и микронизация 500 мкм.

Фильтр удобен в использовании – стандартную очистку можно провести, не разбирая фильтр – сдвинув кольцо с магнитами и сливая воду за несколько секунд.

Фильтр имеет полупрозрачный фильтрующий бак, позволяющий оптически контролировать количество накапливаемого осадка.

Использование для систем центрального отопления. с настенным котлом, также для систем кондиционирования, солнечных систем и т. д. Магнетизер FERDOM. Серия SuperPlumb.

- Водоприемники расположены под углом 90 градусов.Типовое расположение для подключения настенного котла к системе центрального отопления. Всего 2 варианта подключения фильтра к установке.

- Магнитные примеси улавливаются неодимовым магнитом, расположенным в съемном кольце – без необходимости демонтажа фильтра. Такие загрязнения могут привести к заклиниванию насосов и клапанов, снижению теплоотдачи радиаторами

- Немагнитные примеси улавливаются очень эффективным сетчатым фильтром из нержавеющей стали - размером 500 микрон и площадью поверхности до 65 см2. Загрязнения такого типа (минеральные отложения, отложения и т.п.) блокируют теплообменники, засоряют трубы, снижают эффективность системы.

- Фильтр FD088 имеет очень прочный металлический корпус/головку, а бак изготовлен из АБС/поликарбоната. Сетчатый фильтр из нержавеющей стали AISI304

 – рекомендуется использовать в домашних системах центрального отопления. с настенным котлом – благодаря конструкции и функциям фильтра и его небольшим размерам. Также может использоваться для солнечных установок и систем отопления, вентиляции и кондиционирования. Большинство производителей котлов центрального отопления рекомендует установить магнитный фильтр с новым котлом центрального отопления.

FD088 "SUPAPLUMB" Магнитный фильтр-сепаратор для систем центрального отопления. с подвесным котлом. 3/4 . Магнетизер ФЕРДОМ. - Большинство выпускаемых в настоящее время котлов имеют очень узкие водяные каналы для достижения максимально возможного КПД.

- Благодаря использованию фильтра EASY-MAG FD088 сокращаются затраты на обслуживание и стоимость запасных частей за счет уменьшения количество отказов.

- Большинство европейских производителей котлов центрального отопления в настоящее время рекомендует установку Магнитного Фильтра вместе с новым котлом центрального отопления.

- Для повышения эффективности магнитного фильтра мы рекомендуем использовать проникающий препарат Filter Fluid FD678.

Монтаж и эксплуатация:

- Фильтр следует устанавливать под котлом центрального отопления. по возвращении. В месте, где у вас будет легкий доступ к его работе. См. чертежи.

Стандартная очистка

В начальный период каждый месяц, в дальнейшем при появлении отложений в фильтре.

а) Выключить котел, дождитесь, пока вода в системе остынет.

б) Клапан на FD088 или краны на котле перекрывать не нужно.

в) Подсоедините шланг (например, садовый шланг 1/2 дюйма) к сливному клапану (12). Отведите шланг в ведро или канализацию.

d) Снимите черное кольцо с магнитами (13) с корпуса FD088 (11). ).

д) Откройте сливной кран примерно на 5-7 секунд (12).Сила текущей воды и ее завихрение (вихрь) вытолкнут из фильтра скопившиеся примеси – металлические, минеральные. , отложения и т. д.

е) Закройте сливной кран (12), установите на место черное кольцо с магнитами (13). )

ж) Проверьте давление воды в системе центрального отопления. системы, при падении давления долить воду.

Тщательная очистка.

Рекомендуется проводить каждый год, перед отопительным сезоном.

а) Выключить котел, дождаться остывания воды в установке.

б) Закрыть запорный кран на фильтре (5) и запорные краны котел центрального отопления. в контуре отопления.

c) Наденьте шланг (например, садовый шланг 1/2 дюйма) на сливной клапан (12). Проведите шланг в ведро или канализацию.

г) Сдвиньте его с корпуса FD088, черное кольцо с магнитами (13).

д) Откройте сливной кран фильтра F (12), слейте из него воду.

е) Отвинтите резервуар фильтра (11) от металлических куполов (4). Очистите сетчатый фильтр (7,8) и внутреннюю часть резервуара (11).

g) Поверните и установите фильтр на место. не забудьте надеть уплотнительное кольцо сверху бачка (10).

Технические данные:

Продукт; EASYMAG FD088 магнитный фильтр-сепаратор для центрального отопления

Модель/производитель; FD088 / FERDOM.UK

Применение:

- Для установок: бытовое центральное отопление, солнечная энергия, небольшое холодильное оборудование и кондиционирование воздуха

- Улавливание и сбор ферромагнитных примесей

- Улавливание и сбор других примесей, например, минералов и шлама

Магнит (13): неодимовый, 3 шт., встроенный во внешнее съемное кольцо.

Тип сепаратора-отстойника (7+8); Фильтр-сетка из нержавеющей стали, микрон 500 м, диаметр h80х25мм, площадь 65см2

Максимальная мощность системы центрального отопления: 20-24 кВт

Материал корпуса/купола (4): Никель- плакированная латунь - CuZn42Pb3

Банк (11); ABS/PC (поликарбонат), прозрачный

Размер фильтра: Без шаровых кранов, винтовое соединение - 68 мм / 199 мм

Вес фильтра: 720 грамм

Подключения воды / соединения (2+3, 5): шаровой кран 3/4 дюйма, штуцер 3/4 дюйма.

Слив воды/клапан (12): подключение шланга 14 мм.

Опции для воды соединения: 2 – вертикальный фильтр (рекомендуется), горизонтальный фильтр.

Диапазон рабочих температур; 0–90 градусов Цельсия

Макс. рабочее давление: 3 бар

Среда: вода, растворы гликоля

Макс. концентрация гликоля в системе: 30%

Место установки: На обратке снизу котла центрального отопления

Входит в комплект; Фильтр (головка с бачком), штуцер 3/4", шаровой кран 3/4".

Размер упаковки: 73x110x200см

EAN; 5904689684870

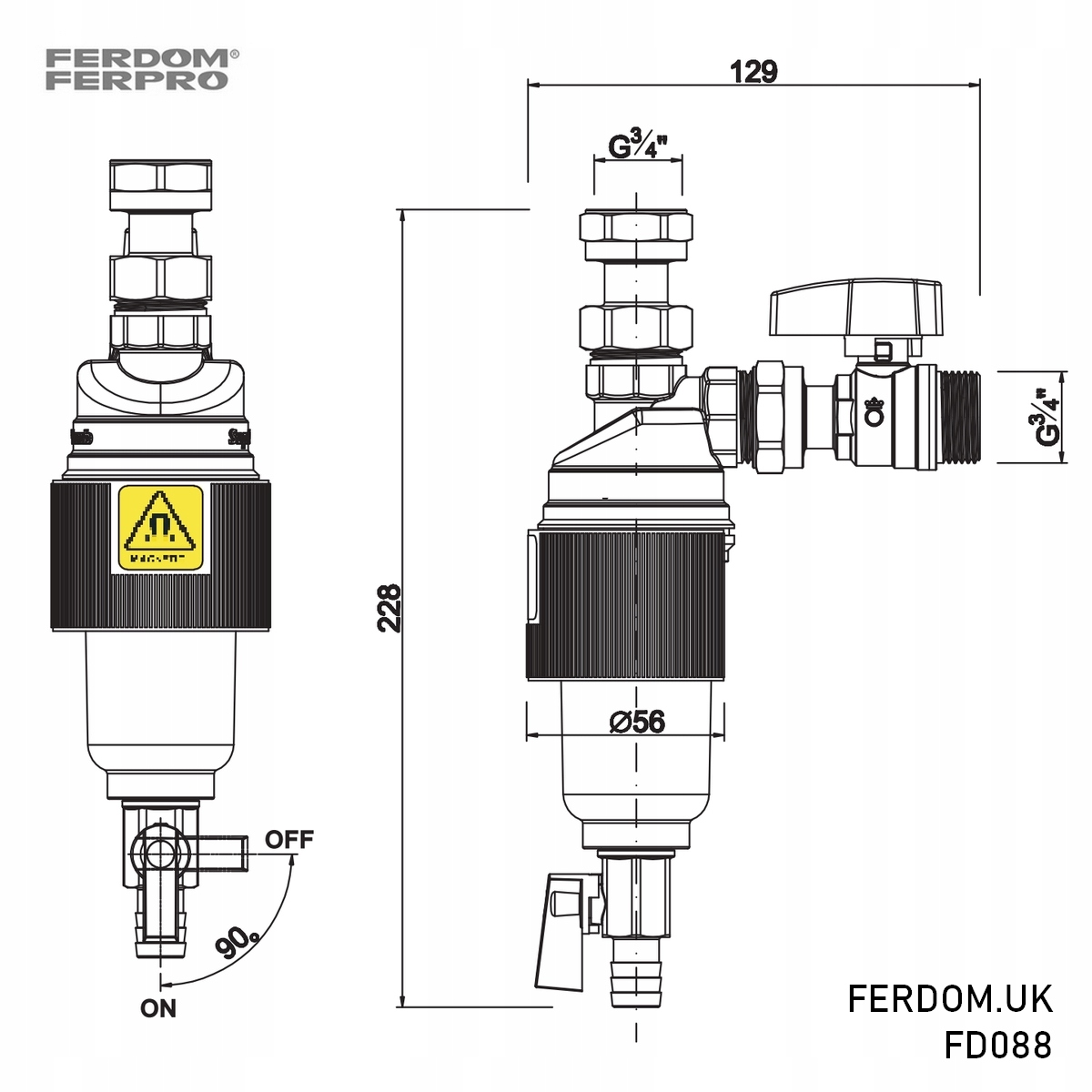

Цифры, указанные выше в скобках, относятся к прилагаемому техническому чертежу фильтра FD088.

Загрузка технической информации

https://drive.google.com/drive/folders/0BzFhFKO87oADNmFWOGJpNlNPc2s?resourcekey=0-POhtJpNXYxrppOJtXe3ufw&usp=sharing

Зачем устанавливать магнитный фильтр-сепаратор?

Радиаторы центрального отопления Обычно они изготавливаются из мягкой стали, которая очень подвержена коррозии. Даже при установке высококачественного ингибитора коррозии может возникнуть некоторый уровень коррозии; при очистке без ингибитора уровень коррозии во много раз выше. В системе центрального отопления в отсутствие воздуха обычно образуется черный магнетит, который имеет магнитную природу и поэтому может улавливаться магнитом.

Хотя магнетиты в семь раз тяжелее воды и обычно опускаются на дно радиатора они возникают, некоторые частицы рассеиваются в системе потоком. Если магнитный фильтр не соберет эти частицы, они попадут в следующее устройство с электромагнитными свойствами; например, циркуляционный насос, и приведет к преждевременному износу. Они также попадают в другие элементы установки, такие как клапаны, теплообменники и т.п., вызывая их засорение и снижение теплового КПД системы.

Дополнительной встроенной функцией устройства является сепаратор-отстойник немагнитных примесей. Этот вид примесей (так называемая накипь) блокирует теплообменники, приводит к перегреву котла, засорению труб, снижению эффективности всей системы.

Перевод терминов

Фитинг / Муфтовое соединение / Raccordo Unione

Кран шаровой / Валвола и сфера

Бачок (фильтр) ) / Корпус / Инволюкро

Головка (фильтр) / Латунная головка / Теста в оттоне

Кольцо с магнитами (FD088) / Магнитное кольцо / Anello Magnetico

Вода слив / Сливной отвод / Uscita di Scarico

Для настенных котлов / / Sottocaldaia.

Магнитный фильтр с сепаратором-отстойником / Filtro Defangatore Magnetico.
