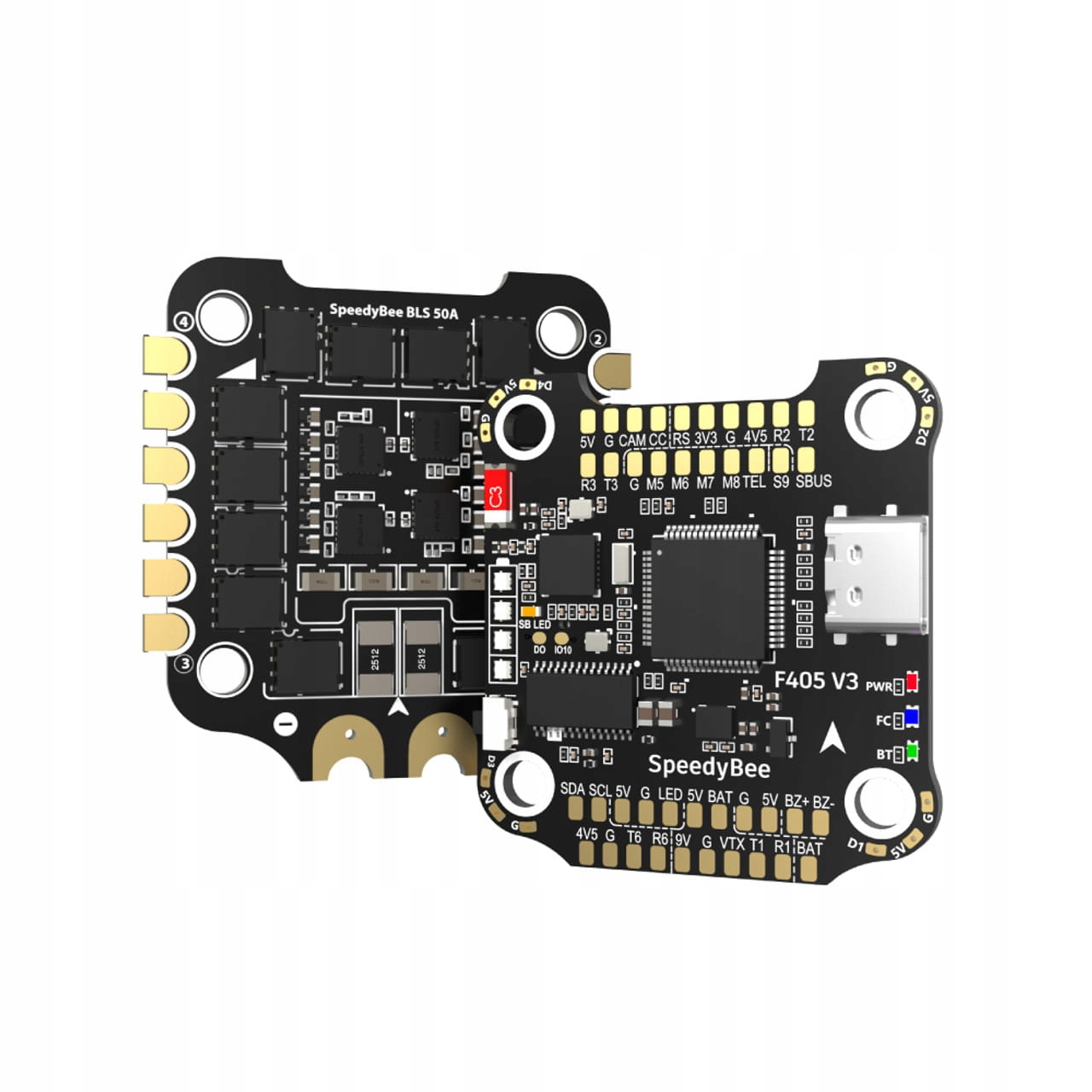

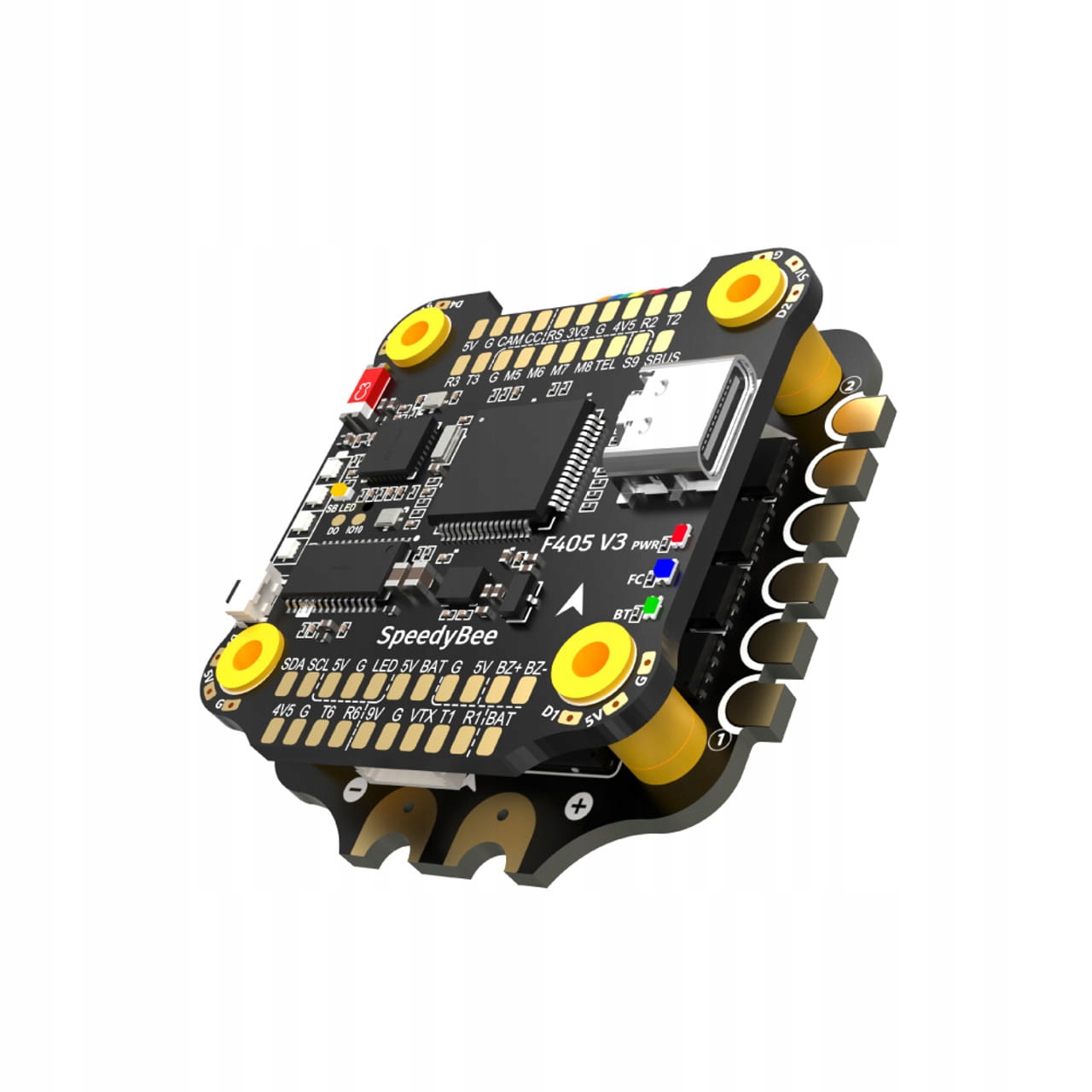

FC ESC SpeedyBee F405 V3 BLS 50A 30x30 Стек FC и ESC

FC + ESC SpeedyBee F405 V3 BLS 50A 30x30 Стек FC и ESC

Технические характеристики контроллера полета SpeedyBee F405 V3 30x30

• MCU: STM32F405
• IMU (гироскоп): BMI270
• Тип порта USB: Тип C
• Барометр: Встроенный
• Чип экранного меню : Чип AT7456E
• Bluetooth BLE: Поддерживается. Используется для настройки полетного контроллера (MSP должен быть включен по адресу 115200 на UART4).
• WiFi: не поддерживается
• Как подключить DJI air блок b>: Поддерживаются два способа: 6-контактный разъем или прямая пайка.
• 6-контактный разъем DJI Air Unit: Поддерживается. Полностью совместим с DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, кабели менять не нужно.
• Слот для карты MicroSD для Blackbox: Для прошивки Betaflight требуется тип microSD Карта была стандартной (SDSC) или высокой емкости (SDHC), поэтому карты расширенной емкости (SDXC) не поддерживаются (многие высокоскоростные карты U3 являются SDXC). Кроме того, карта ДОЛЖНА быть отформатирована в формате FAT16 или FAT32 (рекомендуется). Можно использовать любую SD-карту объемом менее 32 ГБ, но Betaflight распознает только максимум 4 ГБ. Мы рекомендуем использовать стороннее средство форматирования и выбрать «Перезаписать формат», а затем отформатировать карту. Здесь можно просмотреть рекомендуемые SD-карты или приобрести протестированные карты в нашем магазине.
• Панель управления камерой BetaFlight: Да (передняя панель CC)
• Вход датчика тока: поддерживается. Для регулятора скорости SpeedyBee BLS 50A установите масштаб = 386 и смещение = 0.
• Потребляемая мощность: 3S–6S Lipo (через G-контакты/контактные площадки, BAT от 8-контактных разъемов или 8 пэдов на нижней стороне)
• Выход 5 В: 9 групп выходов 5 В, четыре пэда +5 В и один пэд BZ+ (используется для зуммера) на передней панели и 4x колодки светодиодные 5В. Общая токовая нагрузка составляет 2 А.
• Выход 9 В: 2 группы выходов 9 В, одна площадка +9 В на передней панели и другая в разъеме на нижней стороне. Общий ток нагрузки составляет 2 А.
• Выход 3,3 В: поддерживается. Предназначен для приёмников с входным напряжением 3,3В. Токовая нагрузка до 500 мА.
• Выход 4,5 В: поддерживается. Предназначен для GPS-приемника и модуля, даже если полетный контроллер питается от USB-порта. Токовая нагрузка до 1А.
• Сигнал ESC: M1-M4 на нижней стороне и M5-M8 на передней стороне.
• UART : 6 комплектов (UART1, UART2, UART3, UART4 (предназначено для подключения Bluetooth)), UART5 (предназначено для телеметрии ESC), UART6.
• Телеметрия ESC: UART R5 (UART5)
• I2C: поддерживается. Колодки SDA и SCL спереди. Используется для магнитометра, сонара и т. д.
• Традиционная светодиодная панель Betaflight: Поддерживается. 5V, G и светодиодные площадки в нижней части передней панели. Используется для светодиодов WS2812, управляемых программным обеспечением Betaflight.
• Зуммер: кнопки BZ+ и BZ- используются для зуммера 5 В.
• Кнопка ЗАГРУЗКИ : Поддерживается.
• [A]. Нажатие и удержание кнопки BOOT при включении полетного контроллера заставит полетный контроллер перейти в режим DFU, который используется для прошивки прошивки, когда полетный контроллер заблокирован.
• [B]. Когда полетный контроллер включен и находится в режиме ожидания, кнопку BOOT можно использовать для управления светодиодными лентами, подключенными к разъемам LED1-LED4 на нижней стороне. По умолчанию кратковременно нажмите кнопку BOOT, чтобы переключить режим светодиодного дисплея. Нажмите и удерживайте кнопку BOOT, чтобы переключиться между режимами SpeedyBee-LED и BF-LED. В режиме BF-LED будут управляться все ленты LED1-LED4.

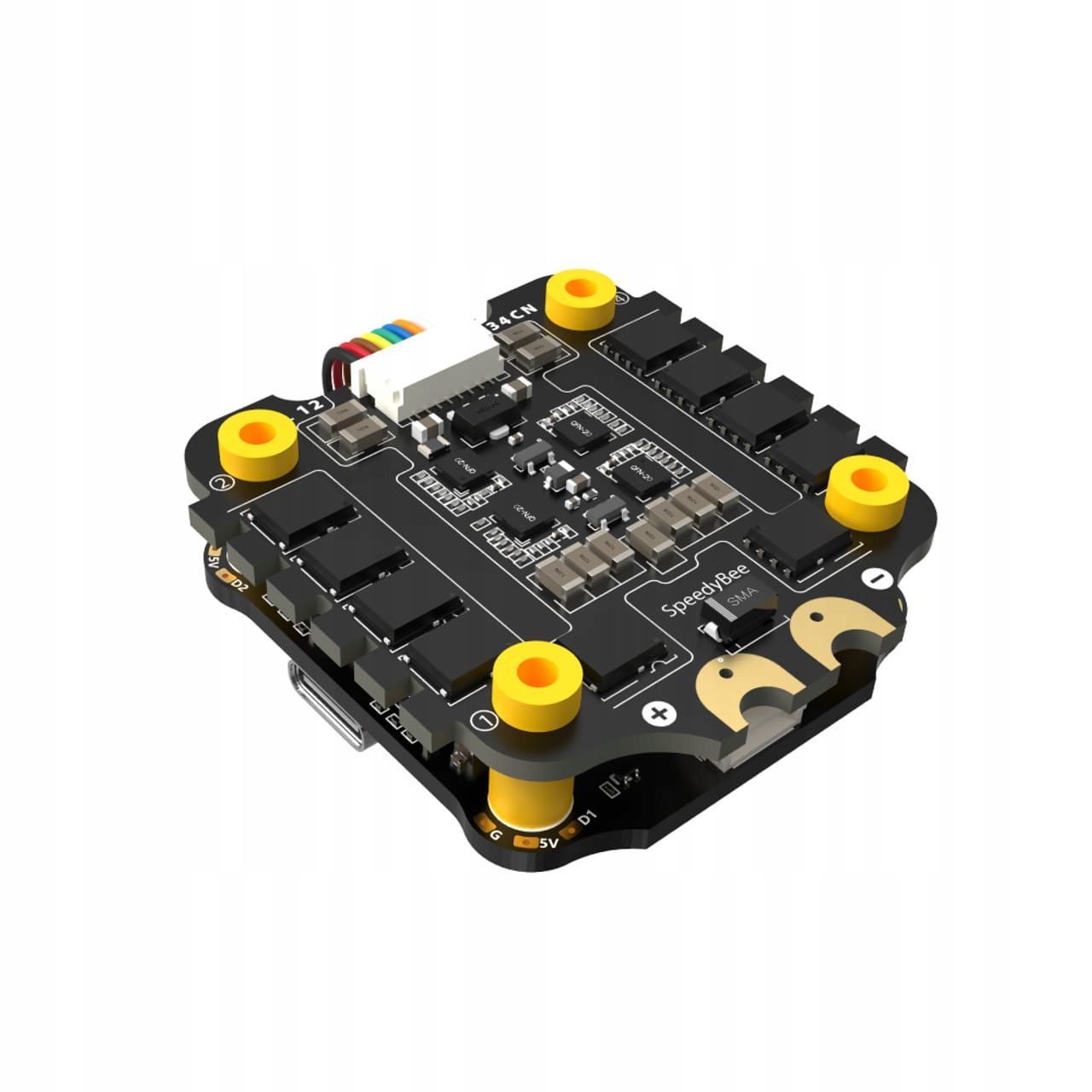

Характеристики регулятора скорости SpeedyBee BLS 50A 30x30 4-в-1

• Прошивка: BLHeli_S JH50
• Конфигурация беспроводной сети: Полная конфигурация поддерживается в приложении SpeedyBee.
• Постоянный ток: 50 А * 4.
• Пиковый ток: 55 А (5 секунд).
• Защитный диод TVS: Да
• Внешний конденсатор: Конденсатор с низким ESR 1000 мкФ (входит в комплект)
• Протокол ESC: DSHOT300/600
• Потребляемая мощность: 3-6S LiPo
• Выходная мощность : VBAT
• Датчик тока: Поддерживается (Масштаб = 386, Смещение = 0)
• Телеметрия ESC: Не поддерживается b> li>
• Монтаж: 30,5 x 30,5 мм (диаметр отверстия 4 мм)
• Размеры: 45,6 (Д) x 44 (Ш) ) x 6,1 (В) мм
• Вес: 13,8 г

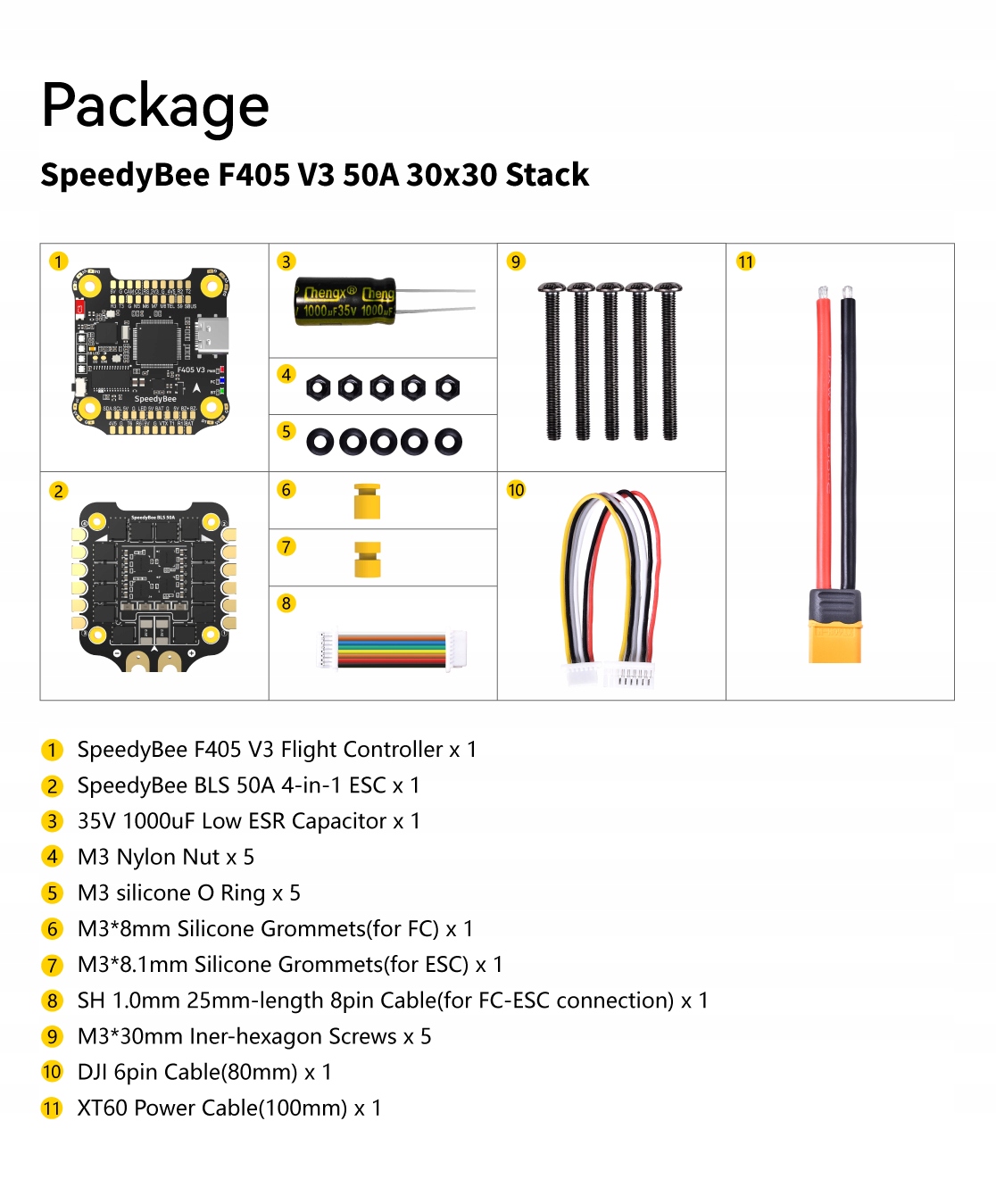

Содержимое набора:
