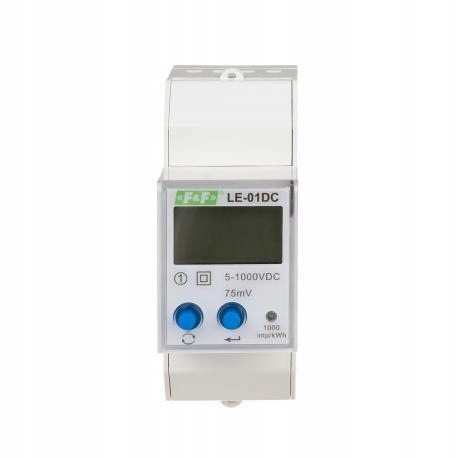

F & F LE-01DC Однофазный счетчик постоянного тока

• Производитель: F & F
• Код производителя: LE-01DC
• EAN CODE: 5902431675046
• Входное напряжение: 5V ~ 1000V DC
• Rs-485 (modbus rtu)
• Дисплей: 8-цифровой (6+2), освещенный ЖК-дисплей (синий)
• Точность измерения: измерение тока 0,5%, измерение напряжения 0,5%, активное измерение мощности 1%
• порты: rs-485
• Интерфейс: RS-485
• Протокол связи: Modbus rt ≤0,4W
• Диапазон показаний: 0 ÷ 99999999999 кВт
• LCD Подсвет 2
• Соединение: 2,5 мм² зажимы винтов
• Размеры: 2 модуля DIN (150 x 38 x 80,5)
• Установка: на 35 -мм рельсе
• IP20
• Скорость передачи: 9600 (*), 19200, 38400, 115200 б.п. AC
• Стандартное напряжение переменного тока: 4400v/min
• Прочное воздействие: 6,4 кВ - 1,2/50 мкс
• Измерение щита - первичная сторона ток: ≤ 200a
• Вторичное: 75 мВ
• Импульсивный выход - тип: транзистор, открытый коллектор (OC)
• Импульсивный выход - напряжение: 27 В дк
• Импульсивный выход - Электричество: 20 мА
• Полупроводниковая реле, напряжение: ≤ 250 В переменного тока, электричество: ≤ 0,1 a

LE-01DC-это электронный счетчик, предназначенный для измерения потребления электроэнергии в цепях постоянного тока

Цель: Измеритель обеспечивает двухстороннее измерение энергопотребления и мониторинг параметров тока: мощность, напряжение и электричество. Встроенные часы в реальном времени с поддержкой батареи позволяют измерять потребление энергии пользователем, установленным пользователем четырех тарифных зон, установленных в ежедневном цикле. Измеритель метра с последних тридцати дней и двенадцать месяцев также хранится в памяти метра. Ежемесячный индикатор записывает как общее потребление энергии, так и распределение потребления между отдельными тарифами. LE-01DC имеет встроенное реле и запрограммированный порог перегрузки. Превышение данной нагрузки в течение данного времени переключит реле. Счетчик также оснащен интерфейсом связи RS485. RS485 поддерживает протокол Modbus RTU, обеспечивает удаленное чтение и конфигурацию устройства. Кнопки на фасаде метра позволяют выбрать отображаемый параметр и изменить настройки счетчика. Освещенный ЖК -дисплей облегчает чтение измеренных значений

Действие: Под воздействием потокового тока через внешнее измеренное шунт и приложенное напряжение, счетчик точно измеряет энергопотребление и дополнительные электрические параметры (мощность, напряжение, ток). Счетчик регистрируется в нелетуальной памяти общего потребления энергии, разделенной на запрограммированные тарифные зоны. Другие параметры, обозначенные счетчиком, являются временными и показывают текущие значения измеренных параметров, которые не сохраняются в памяти
