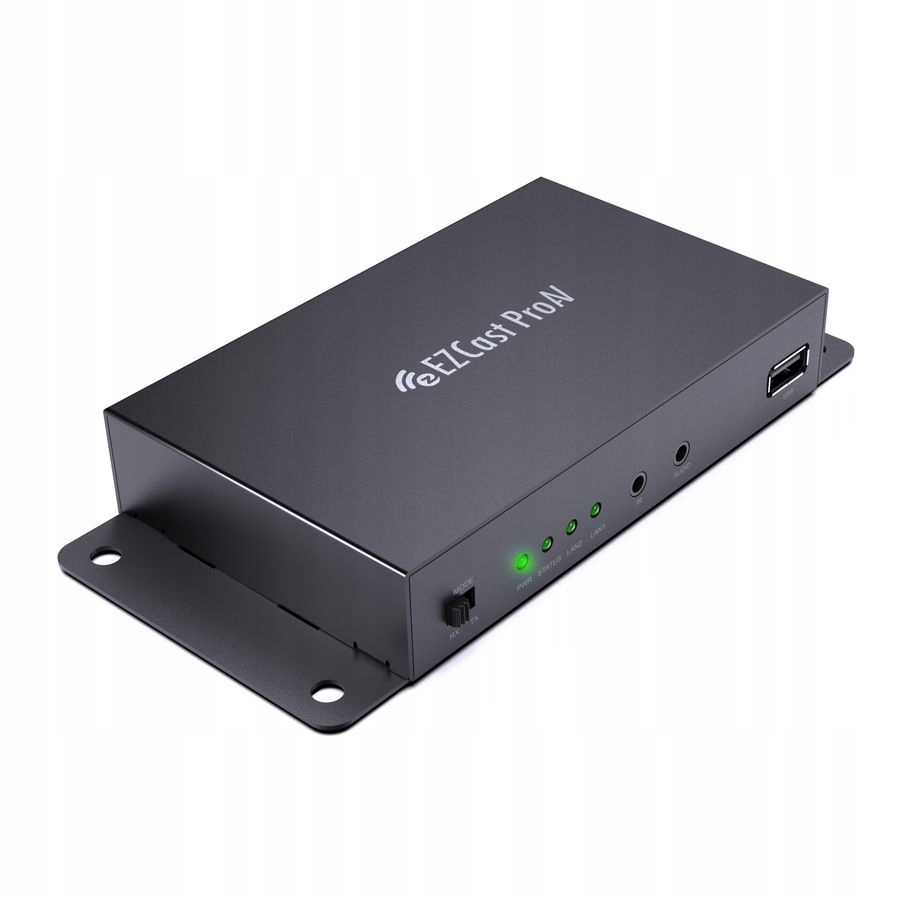

EZCast ProAV EZL01 Удлинитель трансивера, проводной разветвитель HDMI через Ethernet — через IP

• Трансивер – два режима работы – TX и RX – одного устройства
• Высокомасштабируемое и гибкое решение для передачи сигналов HDMI БЕЗ ЗАДЕРЖКИ по IP-сети
• li>
• Синхронизированная передача видео/аудио в реальном времени на расстояние до 150 м через Ethernet, он будет служить расширителем и разветвителем сигнала, что позволит пользователям использовать его во многих сценариях: аудитория для занятий, большие конференц-залы , цифровые вывески, спортивные панели.
• Два гигабитных порта RJ45.
• Многоадресная рассылка с отслеживанием IGMP.

EZL01 — это новейшая новая модель устройства серии EZCast ProAV, которая обеспечивает реалистичную синхронизированную по времени передачу видео/аудио через Ethernet. Пользователи могут просто использовать существующие кабели категории 5E, даже большой длины, для передачи сигнала HDMI практически без потерь и с нулевой задержкой.

Блок-схема EZCast EZL01

Характеристики

• Нет задержки между приемником и передатчиком
• До 150 м по одной витой паре категории 5e или выше
• li>
• Встроенный двухпортовый коммутатор локальной сети 1 Гбит/с.
• Поддержка отслеживания IGMP.
• Выход обратной петли HDMI (активен в режиме TX).
• Аппаратный переключатель режимов TX/RX
• li>
• Передача HDMI, аудио и ИК-сигналов

В этой системе одно и то же устройство может выступать как в качестве передатчика, так и в качестве приемник. Переключатель на передней панели используется для настройки этих двух режимов. Каждый EZCast ProAV EZL01 оснащен двумя портами LAN и встроенным сетевым коммутатором уровня 2, что позволяет создавать различные сложные сценарии без использования дополнительных устройств.

EZCast ProAV EZL01 в передатчике (TX) режим

b>

EZCast ProAV EZL01 в режиме приемника (RX)

Каждый EZCast ProAV EZL01 оснащен двумя портами мини-джек 3,5 мм — AUDIO и IR, которые поддерживают передачу дополнительных аудио и управляющих сигналов. На рисунке ниже показано, как передать дополнительный аудиосигнал. Если такой сигнал подать на разъем AUDIO передатчика, он будет отправлен по сети вместо сигнала из разъема HDMI.

Аудио в системе EZCast EZL01

Технические данные

Аппаратное обеспечение

ЦП: AM8375

Ввод-вывод:

• выход HDMI (1.4)
• Вход HDMI (1.4)
• l USB тип A
• l Вход постоянного тока
• l RJ-45 x2
• l переключатель режима
• l ИК-разъем
• l гнездо AUDIO
• l кнопка Fn

Источник питания: 5 В постоянного тока/2 А

HDCP: 1,4

RJ45: 2 порта , 1000 Мбит/с.

Светодиодные индикаторы: питание, состояние HDMI, LAN 1, LAN 2.

Кнопка Fn: для сброса настроек. /загрузка программного обеспечения

Потребляемая мощность: около 10 Вт

Рабочая температура: 0–40 °C

Температура хранения: -20~70°C

Поддерживаемые разрешения:

• Вход HDMI передатчика (TX ), выход HDMI приемника (RX), выход HDMI передатчика (TX)
• 640×480 60 Гц, 640×480 60 Гц, 640×480 60 Гц
• 800×600 60 Гц, 800× 600 60 Гц, 800×600 60 Гц
• 1024×768 60 Гц, 1024×768 60 Гц, 1024×768 60 Гц
• 1280×720 60 Гц, 1280×720 60 Гц, 1280×720 60 Гц< /li>
• 1280×720 50 Гц, 1280×720 50 Гц, 1280×720 50 Гц
• 1280×768 60 Гц, 1280×768 60 Гц, 1280×768 60 Гц
• 1280× 800 60 Гц, 1280×800 60 Гц, 1280×800 60 Гц
• 1280×960 60 Гц, 1280×960 60 Гц, 1280×960 60 Гц
• 1280×1024 60 Гц, 1280×1024 60 Гц, 1280 × 1024 60 Гц
• 1360 × 768 60 Гц, 1360 × 768 60 Гц, 1360 × 768 60 Гц
• 1400 × 1050 60 Гц, 1400 × 1050 60 Гц, 1400 × 1050 ГЗ
• 1440×900 60 Гц, 1440×900 60 Гц, 1440×900 60 Гц
• 1920×1200 60 Гц, 1920×1200 60 Гц, 1920×1200 60 Гц
• 1600×1200 60 Гц, 1600×1200 60Гц, 1600×1200 60Гц
• 1680×1050 60Гц, 1680×1050 60Гц, 1680×1050 60Гц
• 1920×1080 60Гц, 1920×1080 60Гц, 1920×1080 60Гц
• 1920×1080 50Гц, 1920×1080 50Гц, 1920×1080 50Гц

Аудио

• Аудиоканалы: Стерео
• Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц

Пакет комплектация:

• 1x EZCast EZL01
• 1x кабель HDMI
• 1x комплект. ИК-передатчик + приемник на кабеле
• 1 блок питания 5 В, 2 А
• 1 кабель питания USB 5 В

Схема подключения

Подключение нескольких мониторов в режиме последовательного подключения

Подключение нескольких мониторов с помощью переключателя

Подключение нескольких мониторов в каскадном режиме
