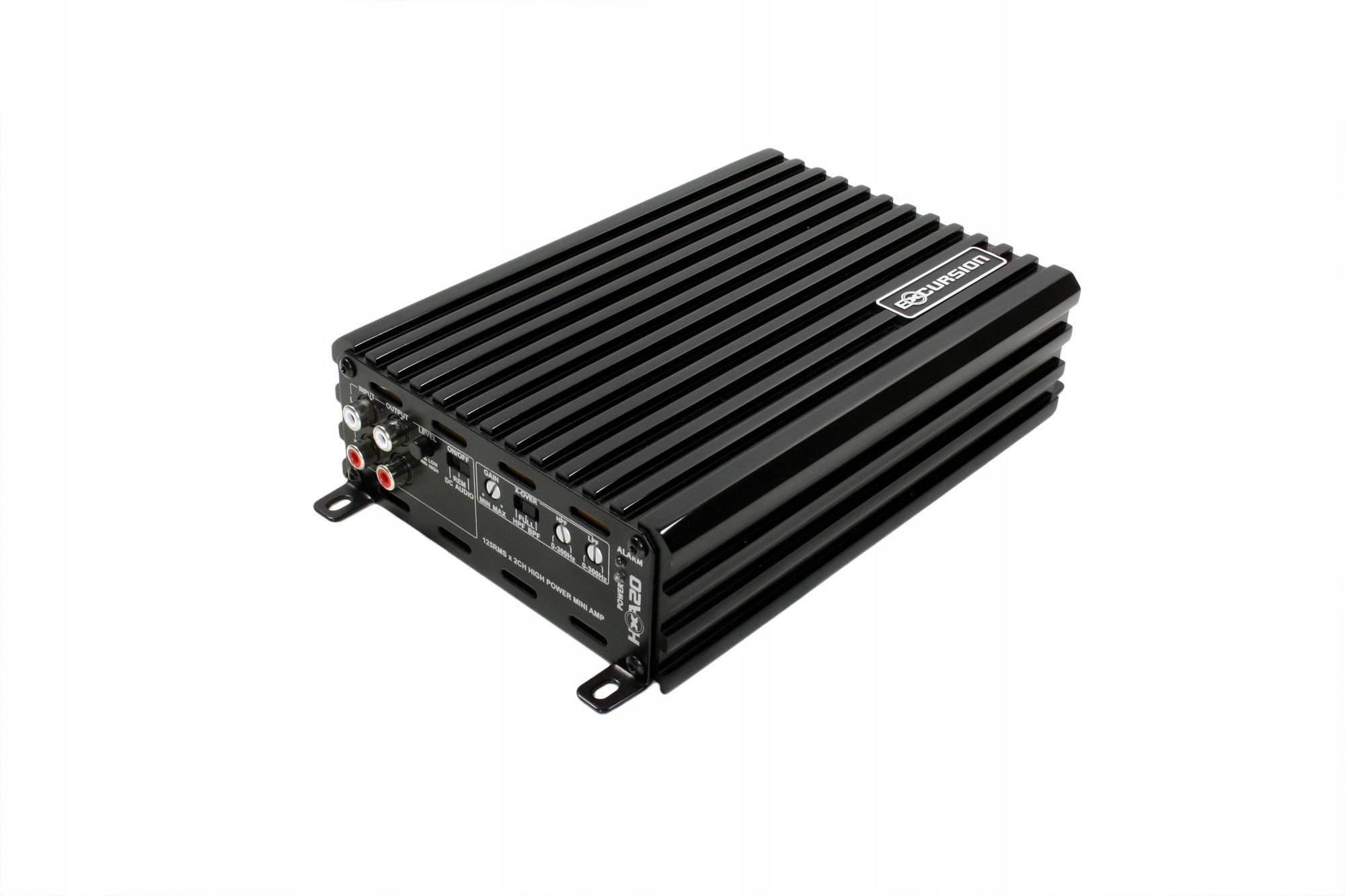

Excursion HXA-20 2-канальний ПІДСИЛЮВАЧ 2x100/125W 1x250W RMS Hi-Input SMALL

Excursion HXA-20

2-канальный автомобильный усилитель мощностью 2х100-125Вт/1х250Вт, стабильный до 2Ом, аналоговый (класс АВ), Входы высокого сигнала /Lo, автоматическое включение/выключение, малые габариты.

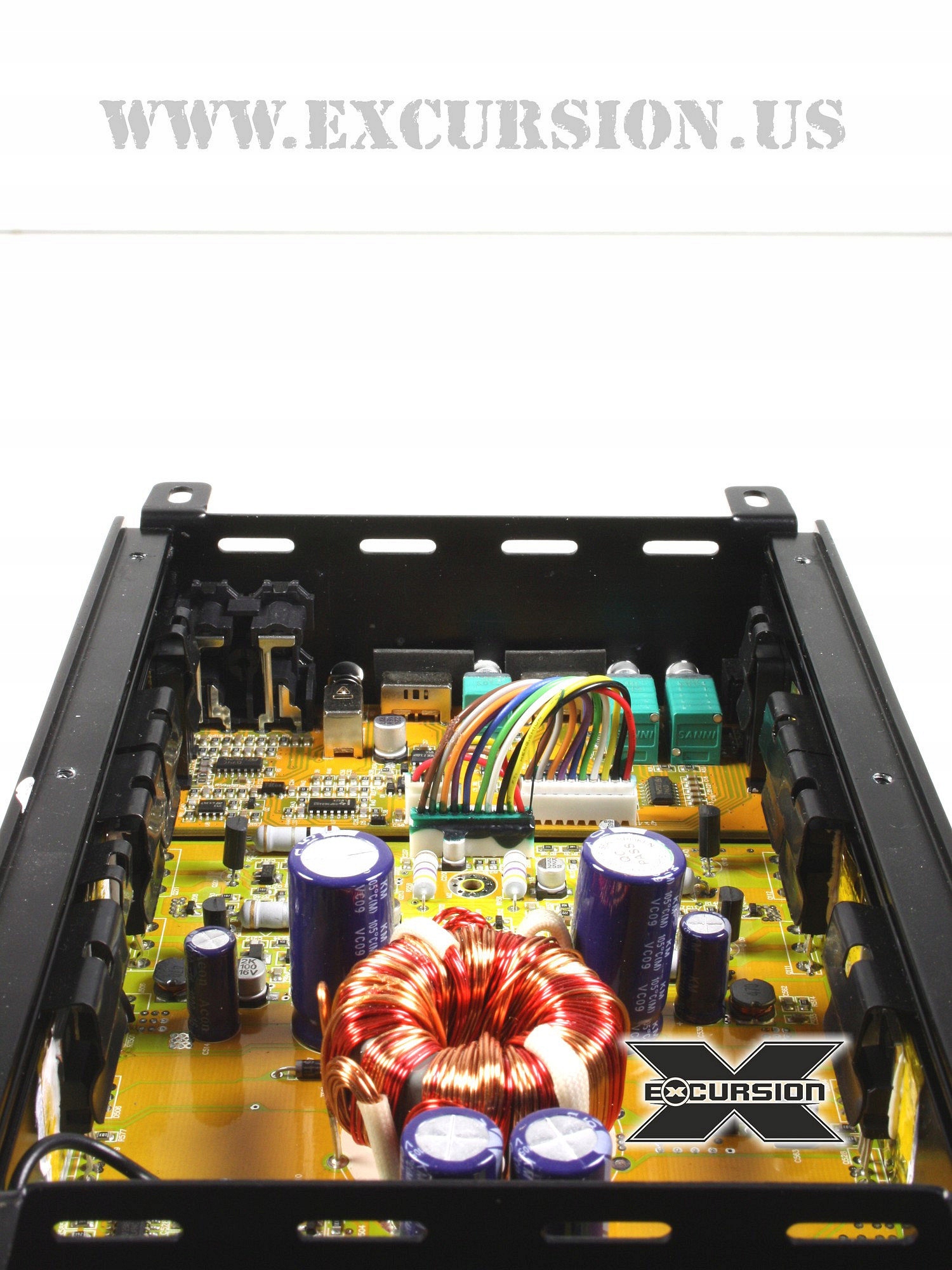

Аналоговый 2-канальный усилитель с высоким КПД и небольшими размерами, построен на основе двухсторонней печатной платы, изготовленной с использованием Технология поверхностного монтажа SMD. Усилитель оснащен системой устранения шумов и помех, а также многолучевой системой защиты от перегрузки, короткого замыкания на выходе динамика, перегрева и слишком низкого или слишком высокого напряжения питания. В стандартное оснащение также входят плавно регулируемые фильтры LP и HP с возможностью работы в режиме BP Subsonic (Band Pass), система «Auto Turn ON/OF», управляющая включением и выключением усилителя, и «High/Low Input». » входы для аудиосигнала на уровне динамика и на уровне RCA (общие входы сигналов для режима «Высокий/Низкий» через разъемы RCA). Усилитель HXA-20 стабильно работает при нагрузке до 2Ом в каждом канале или до 4Ом при МОСТОВОМ соединении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Количество каналов: 2
• Выходная мощность. RMS/4 Ом (напряжение питания 14,4 В): 2x100 Вт
• Выходная мощность RMS/2 Ом (напряжение питания 14,4 В): 2x125 Вт
• Выходная мощность Мост RMS/4 Ом (напряжение питания 14,4 В): 1x250 Вт.
• Частотный диапазон: 15–25 000 Гц.
• Макс. уровень искажений THD/4 Ом: < 0,05%
• Сигнал/шум (отношение сигнал/шум): >80 дБ
• Входная чувствительность для сигнала RCA (НИЗКИЙ уровень): 0, 2 - 5,0 В.
• Входная чувствительность сигнала громкоговорителя (HIGH Level): 0,6–15,0 В.
• LP-фильтр с плавной регулировкой: 0–300 Гц.
• li>
• Фильтр HP с плавной регулировкой: 0–300 Гц, также в режиме полосового фильтра (дозвуковой)
• КПД /4 Ом: >60 %
• Рабочее напряжение: 10–15 В
• Требуется внешний предохранитель на 30 А.
• Защита от высокой температуры: от 80 °C.
• Защита от низкого напряжения: ниже 8 В.
• li >
• Размеры корпуса без подключений (ширина/высота/длина): 140/54/200 мм
• Работа в аналоговом классе «AB».
• Технология: SMD, Full MOSFET , Military Standard.

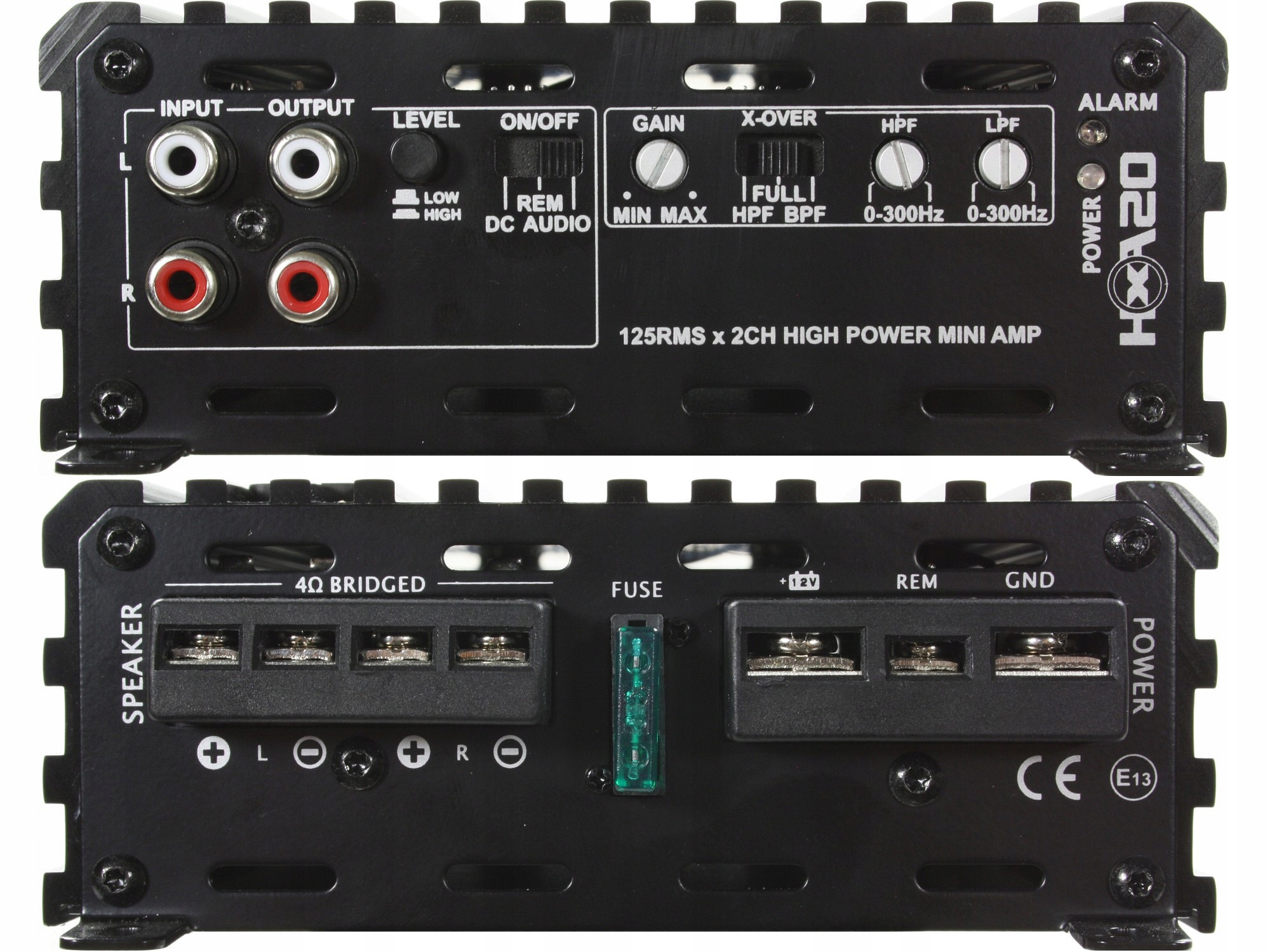

• Режимы работы фильтра: FULL/HPF/BPF (в режиме BPF включены оба фильтра: HP и LP).
• Вход аудиосигнала: 2xRCA (общий для Сигнал HIGH/LOW).
• Выход аудиосигнала: 2xRCA (LOW).
• Переключатели выбора уровня входного сигнала HIGH/LOW (уровень сигнала динамика или RCA).
>
• Общий вход сигнала HIGH или LOW через разъемы RCA после выбора соответствующего режима работы с помощью переключателя LEVEL (мы рекомендуем использовать адаптивные разъемы Excursion XML и Excursion XFM - продаются отдельно
• Вы можете выбрать один из 3 вариантов управления включением и выключением усилителя (выберите варианты переключателем ON/OFF):

  1. REM - управление подачей управляющего напряжения +12В от магнитолы на разъем "Remote"

  2. DC - автоматическое управление постоянным напряжением (ок. +6В), подаваемым через входы RCA от акустических кабелей магнитолы (работает после выбора входного уровня сигнала динамика - ВЫСОКИЙ с помощью переключателя LEVEL)

  3. АУДИО – автоматическое управление усилителем после обнаружения импульсов аудиосигнала (например, музыки) на RCA-входах усилителя. Этот вариант имеет систему задержки времени.

• Коррозионностойкие никелированные розетки и кабельные разъемы.
• Клеммы для лепестковых разъемов для силовых кабелей.
• Клеммы для лепестковых разъемов для акустических кабелей.
• Цепи защиты от перегрузки, короткого замыкания на выходе громкоговорителя, перегрева и низкого напряжения.

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ - 3 варианта управления усилителем (дистанционное)

Усилитель Excursion HXA-20 имеет систему «Дистанционное», отвечающую за включение и выключение усилителя, который может работать в трех режимах, выбираемых переключателем ВКЛ/ВЫКЛ. Первый вариант (REM) работает для входного сигнала HIGH и LOW и представляет собой стандартное управление усилителем путем подачи напряжения +12 В на его разъем REM. Остальные два варианта управления (опции DC и AUDIO) работают как система «автоматического включения/выключения» и могут использоваться, когда радиостанция не имеет стандартного выхода «дистанционного» управления. Если переключатель ON/OFF находится в положении DC и ранее был выбран тип входного сигнала HIGH (сигнал уровня динамика), система автоматически включит усилитель, когда после включения магнитолы появится постоянное напряжение примерно 6В. на кабелях динамиков относительно заземления источника питания. Этот тип управления можно использовать в большинстве стандартных радиоприемников, имеющих внутренний усилитель мощности на интегральных схемах. Однако эта опция может не работать с более совершенными заводскими аудиосистемами, которые оснащены внешним усилителем и в которых на кабелях динамиков отсутствует постоянное напряжение (например, некоторые модели BMW). Если переключатель ON/OFF находится в положении AUDIO, система включит или выключит усилитель в зависимости от наличия импульсов аудиосигнала, обнаруженных на входах сигнала RCA. Этот режим имеет схему задержки времени. При использовании системы «Автоматическое включение/выключение» (опция DC или AUDIO) разъем REM +12V, расположенный рядом с разъемами кабеля питания, служит автоматически управляемым ДИСТАНЦИОННЫМ выходом, который можно использовать для включения/выключения других устройств. например мощность последующих усилителей.
