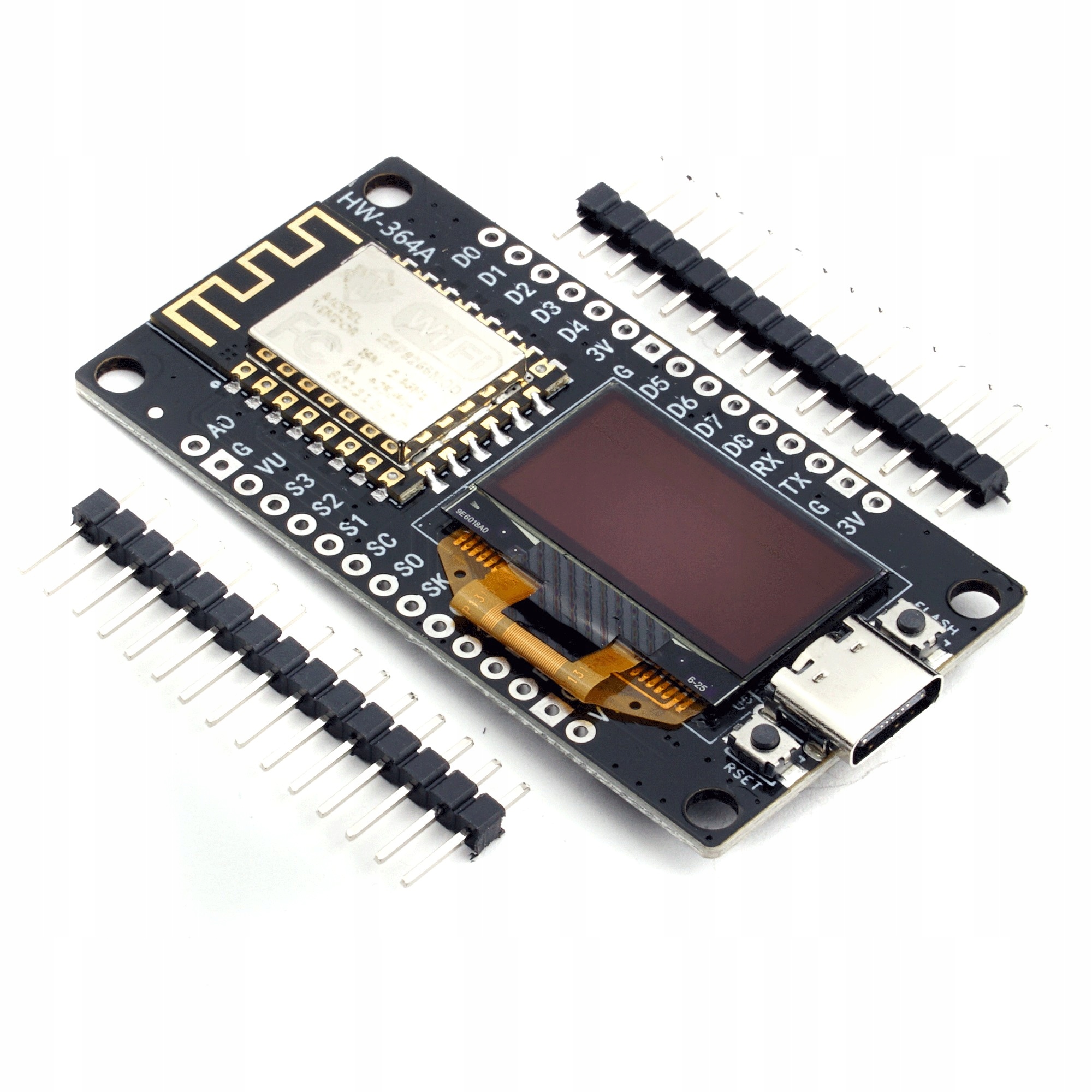

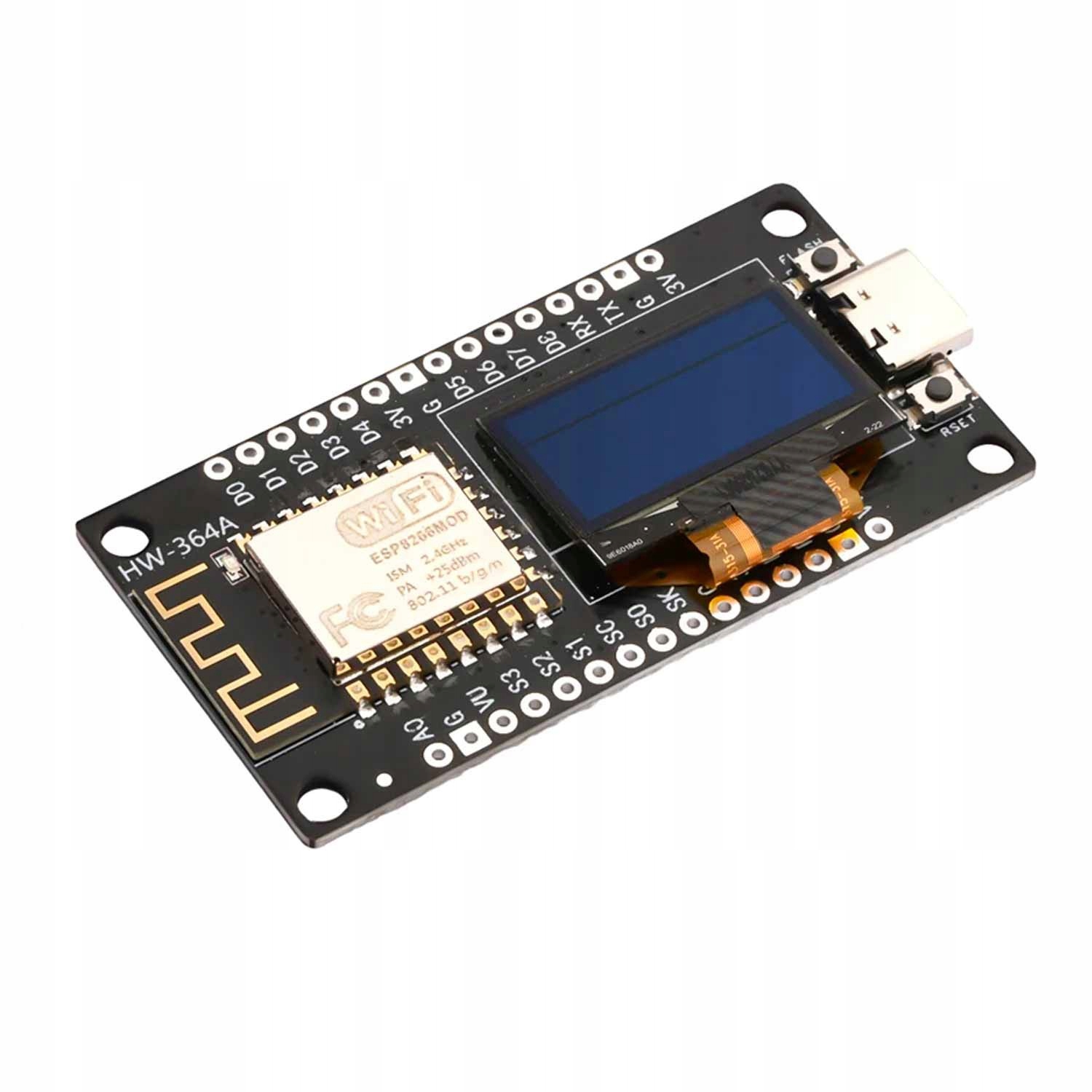

ESP8266 NodeMCU V3 OLED 0.96 128x64 USB-C

Микроконтроллер ESP8266 NodeMCU V3 со встроенным 0,96-дюймовым OLED-дисплеем и портом USB-C. Модуль поддерживает беспроводное соединение Wi-Fi, имеет встроенную флэш-память объемом 4 МБ и процессор с тактовой частотой до 80 МГц. У нас есть 16 цифровых входов/выходов, один аналоговый вход и поддержка всех популярных интерфейсов связи, таких как I2C, SPI и 1-wire.

Продаваемая версия NodeMCU V3 имеет встроенный OLED-дисплей диагональю 0,96 дюйма и разрешением 128x64. Очень удобное решение, исключающее путаницу кабелей и дающее возможность просмотра запущенной в данный момент программы. без необходимости диагностики в консоли по UART. Область отображения разделена на две цветовые зоны: верхние 16 пикселей — желтые, нижние 48 пикселей — синие.

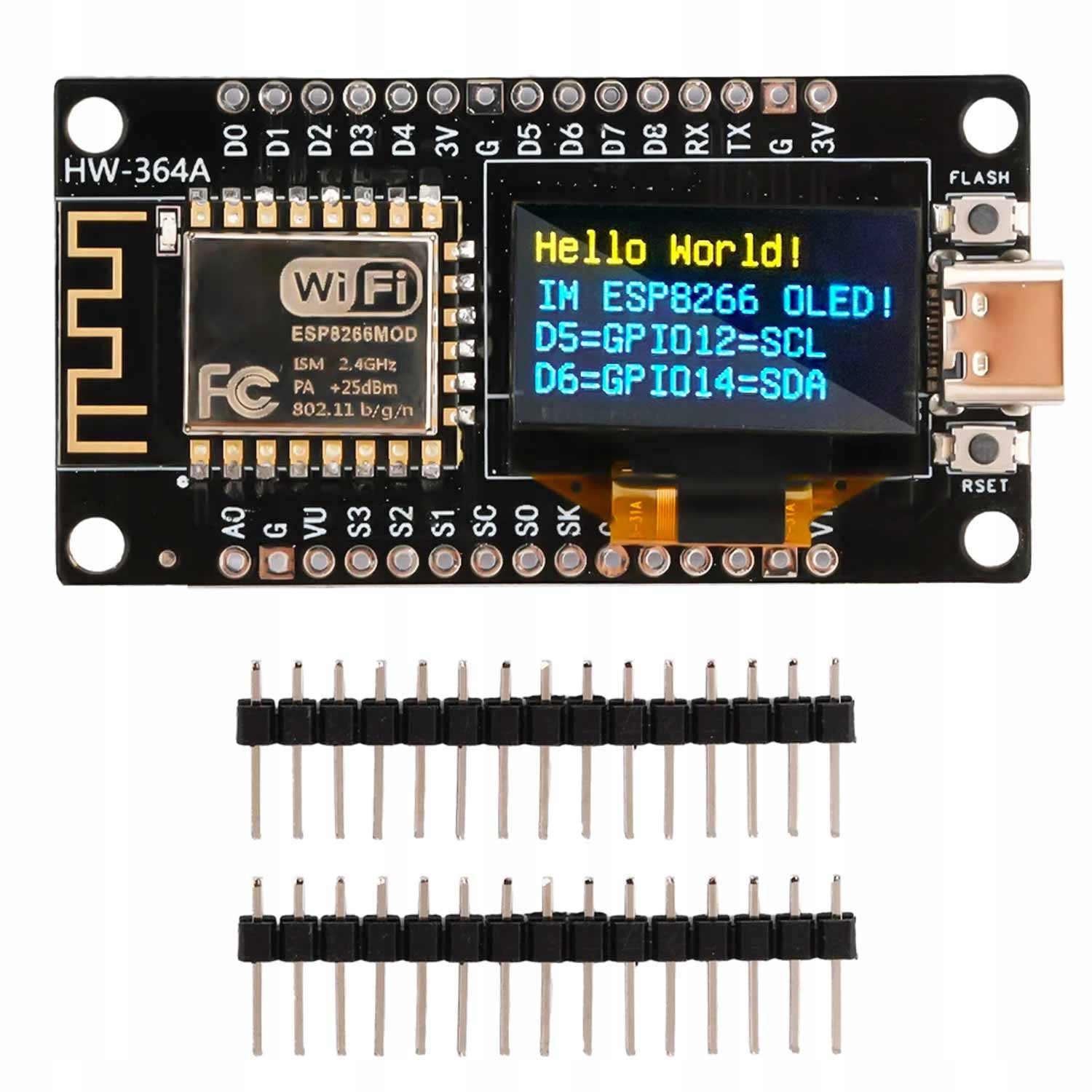

Дисплей подключен через I2C к контактам SDA(D6/GPIO14) и SCL(D5/GPIO12).

Для загрузки программы в микроконтроллер мы используем кабель USB-C — дополнительные программаторы не нужны благодаря встроенному в плату преобразователю USB-UART CH340.

ESP8266 можно запрограммировать на C++, LUA или MicroPython, можно использовать популярную бесплатную среду ArduinoIDE.

Спецификация:

• Напряжение питания: 5 В через порт USB-C или VIN.
• Напряжение логических уровней: 3,3 В
• Микроконтроллер: ESP8266
• Процессор: RISC-процессор Xtensa LX106, 80 МГц.
• ФЛЕШ-память: 4 МБ
• Дисплей: OLED SSD1306
• Диагональ: 0,96 дюйма
• Разрешение: 128x64 пикселей.
• Беспроводное подключение: Wi-Fi 2,4 ГГц в стандарте 802.11 b/g/n.
• Работает в режимах AP (точка доступа), STA (автономный), AP+STA.
• Цифровых входов/выходов GPIO: 16
• Аналоговый вход: 1
• Интерфейсы связи: I2C, SPI, 1-проводной, UART
• Поддержка протоколов: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS.
• Преобразователь USB-UART: CH340
• Разъем: USB-C
• Размеры: 59 x 31 мм.
