ESP32-S3-Touch-LCD-4-4 "Touch Display, Wi-Fi, Bluetooth, Can, RS485

Код производителя: 28154

Дополнительная информация, примеры использования на веб -сайте; https://www.waveshare.com/wiki/esp32-s3-touch-lcd-4

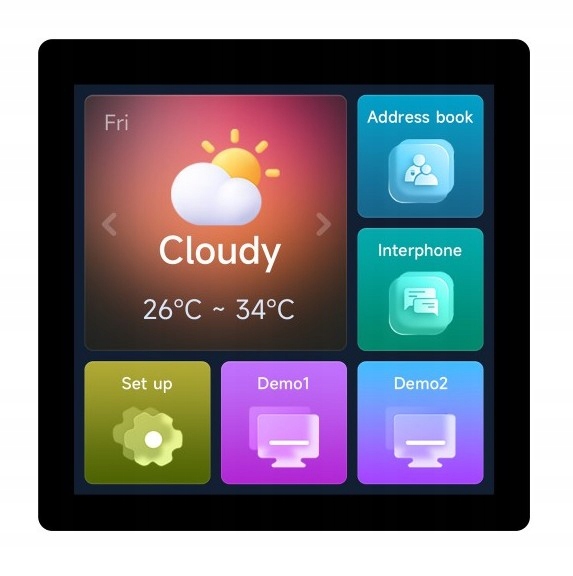

ESP32-S3-Touch-LCD-4-это недорогая, но эффективная платформа разработки со встроенной 4-дюймовой емкостной сенсорной матрицей (480 × 480). Основываясь на сильном двухъядерном процессоре Xtensa 32-битного LX7 (до 240 МГц) и оснащенным флэш-памятью 16 МБ и 8 МБ PSRAM, гарантирует плавную работу графических интерфейсов (например, LVGL). Благодаря Wi -Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 (BLE), модуль отлично работает в приложениях IoT, и широкий диапазон интерфейсов (CAN, RS485, I2C) позволяет легко интегрироваться с различными устройствами /P>

На борту существует система RTC, поддержка карт MicroSD, зуммер, а также функция управления питанием с использованием литийной батареи (возможность зарядки и чтения состояния батареи). Независимая настройка источников питания и гибкая система складывания позволяет снизить энергопотребление в мобильных приложениях и интеллектуальных домах. ESP32-S3-Touch-LCD-4 идеально подходит для создания интерфейсов HMI, образовательных проектов, мобильных устройств или интернет-прототипов, предлагая производительность, обширные ресурсы и удобство обслуживания в одном компактном решении

емкостный 5-точечный штрих

Поддерживает сенсорную функцию с интерфейсом I2C, 5-точечным сенсорным прикосновением для гибкой работы и гладкого многоточечного пользовательского интерфейса

• Процессор: высокопроизводительный, двойной 32-битный LX7, до 240 МГц
• Память: 512 кб. SRAM + 384 КБ ПЗУ, встроенный -в флэш -памяти 16 МБ и 8 МБ PSRAM
• связность: 2,4 ГГц wi -fi (802.11 b/g/n) и Bluetooth 5 (BLE ) с встроенной антенной < /li>
• дисплей: 4 ″ емкостный сенсорный экран, 480 × 480, 65 тысяч. Colors
• touch: I2C Поддержка сенсорной панели (5-точечная MultyTouch, поддержка прерываний)
• Интерфейсы: Can, RS485, I2C, полная скорость USB, сокет карт TF (microSD)
• RTC Clock и питание аккумулятора: встроенная система RTC, контроллер зарядки литийной батареи (идеально подходит для для Мобильные сценарии)
• Энергетическая экономия: Гибкая тактовая скорость и независимые источники мощности для минимизации энергопотребления в различных приложениях

Ключевые системы и элементы на табличке:

• ESP32-S3N16R8: SOC с Wi-Fi и Bluetooth, 2-ядерным (вверх до 240 МГц), 8 МБ PSRAM, 16 МБ Flash
• SW6106: Система зарядки и разгрузки аккумулятора
• tja1051t/3/1j: < /B> приемопередатчик может
• sp3485: трансивер RS485
• pcf85063: Система часов rtc
• b> tca9554pwr: экспортер io (i2c)
• xl1509-adje1: Система питания, поддерживающая диапазон 7–36V DC
• 3, 5 мм 10-контактный (винтовой гнездо): Возможность подключения винтовой терминала 3,5 мм 10-контактные
• разъем аккумулятора RTC: RTC. (Только нагружается батарея) TF Socket: MicroSD Card Reader
• разъем PH2.0 для литийной батареи: 3,7 В, с функцией зарядки/разгрузки
• Звук: звуковой преобразователь
• Завершающий резисторы Can/RS485: Диод мощности выключается по умолчанию: Индикатор работы устройства
• кнопки: загрузки, сброс, BAT_PWR (включено/выключение с батареей)
