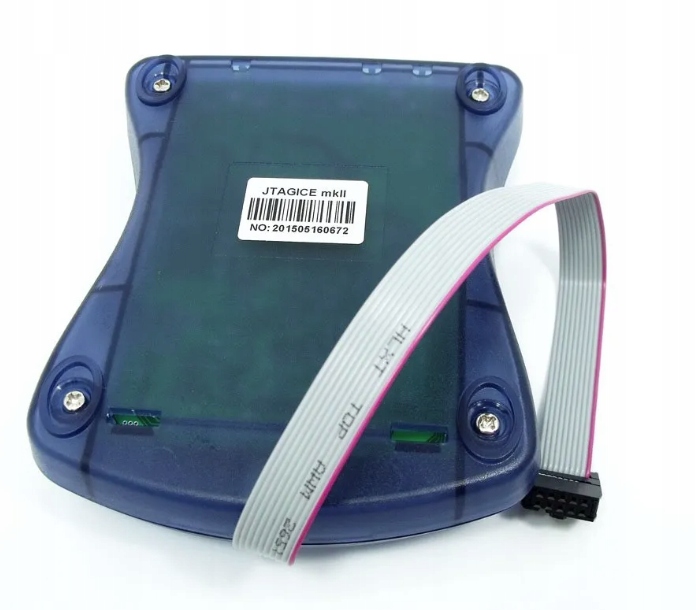

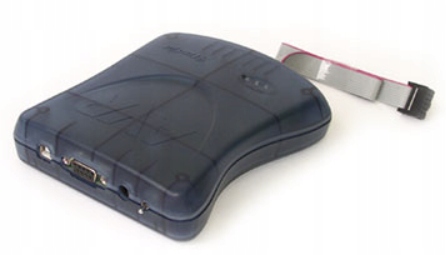

Эмулятор микроконтроллера AVR, совместимый с Atmel JTAGICE mk II

Этот элемент на 100% совместим с Atmel AT JTAGICE mkII, поддерживает микроконтроллер серии AVR32 и может быть обновлен с помощью инструмента обновления avrstudio.

Мощный инструмент разработки для встроенной отладки всех 8-битных микроконтроллеров RISC AVR и 32-битных микроконтроллеров DSP/AVR32 с интерфейсом JTAG, совместимым со стандартом IEEE 1149.1.

В сочетании с AVR Studio JTAGICE mkII может выполнять отладку -чип на всех 8-битных микроконтроллерах AVR RISC с интерфейсом JTAG или интерфейсом debugWIRE.

JTAG

Интерфейс JTAG представляет собой 4-проводной контроллер порта тестового доступа (TAP), соответствующий стандарту IEEE 1149.1. Стандарт IEEE был разработан, чтобы обеспечить стандартный способ эффективного тестирования возможности подключения печатных плат (сканирование границ). Устройства Atmel AVR расширили эту функциональность за счет полной поддержки встроенного программирования и отладки.

JTAGICE mkII использует стандартный интерфейс JTAG, позволяющий пользователю эмулировать микроконтроллер в реальном времени, пока он работает в целевой системе.

Протокол AVR On-Chip Debug (AVROCD) дает пользователю полный контроль над внутренними ресурсами микроконтроллера AVR. Таким образом, JTAGICE mkII обеспечивает точную эмуляцию за небольшую часть стоимости традиционных эмуляторов.

отладка

Интерфейс debugWIRE добавляет новый способ встроенной отладки. Встроенная система отладки debugWIRE использует однопроводной двунаправленный интерфейс для управления потоком программы, выполнения инструкций AVR на процессоре и программирования различных энергонезависимых запоминающих устройств.

Когда предохранитель debugWIRE Enable (DWEN) запрограммирован, а биты блокировки не запрограммированы, система debugWIRE на целевом устройстве активируется. Вывод порта RESET настроен как двунаправленный проводной вывод И (открытый сток) ввода-вывода с включенным подтягиванием и становится шлюзом связи между целью и эмулятором.

Обратите внимание, что debugWIRE — это только интерфейс отладки, а не интерфейс программирования.

Интернет-провайдер

JTAGICE mkII также поддерживает полное программирование через интерфейс ISP. Поддерживаются все части JTAG и debugWIRE.

Работает через порт USB или последовательный порт RS232.

Особенности JTAGICE mkII:

• Совместимость с AVR Studio (AVR Studio 4.09 или более поздняя версия).
• Поддерживает все устройства AVR с интерфейсом JTAG< /li>
• Поддерживает все устройства AVR с интерфейсом debugWIRE.
• Поддерживает ISP-программирование всех частей JTAG и debugWIRE.
• Точные электрические свойства.
• Имитирует цифровые и аналоговые сигналы. встроенные функции
• Точки останова программного обеспечения
• Точки останова памяти программы
• Поддержка ассемблера на уровне исходного кода и отладки HLL
• Интерфейс программирования для флэш-памяти , EEPROM, предохранители и биты блокировки (только JTAG).

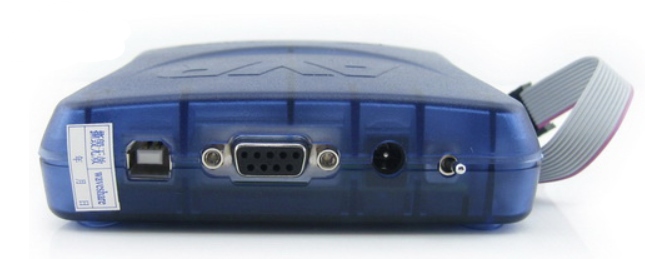

• Интерфейс USB 1.1 и RS232 для ПК для программирования и управления.
• Регулируемый источник питания постоянного тока 9–12 В.
• Может питаться только от USB.
• Одинаковое оборудование для обоих интерфейсов (JTAG и debugWIRE).
• Автоматическое обновление прошивки, если в будущей версии AVR Studio будет доступна новая прошивка.
>

8-битный AVR:

JTAGICE mkII также поддерживает устройства с интерфейсом debugWIRE. debugWIRE позволяет отлаживать встроенные микроконтроллеры AVR в корпусах с малым количеством контактов, используя только один кабель в качестве интерфейса отладки.

32-битный AVR32:

JTAGICE mkII поддерживается AVR32 Studio.

AVR-XMEGA

Устройство поддержки:

8-битный микроконтроллер AVR

JATG:

мегасерия:

ATmega16 ATmega162 ATmega32 ATmega64 ATmega128 ATmega169 ATmega169P ATmega329 ATmega329P ATmega3290 ATmega3290P ATmega649 ATmega6490 ATmeg164P ATmega324P ATmega644P ATme ga165 ATmega165P ATmega3 25 ATmega325P ATmega3250 ATmega3250P ATmega645 ATmega6450 ATmega640 ATmega1280 ATmega1281 ATmega2560 ATmega2561

XmegaСерия:

ATxmega128A1 ATxmega64A1

Другие серии:

AT90CAN32 AT90CAN64 AT90CAN128 AT90USB162 AT90USB646 AT90USB647 AT90USB1286 AT90USB1287

Отладка:

мегасерия:

ATmega48 ATmega48P ATmega88 ATmega88P ATmega168 ATmega168P

крошечнаяСерия:

ATtiny13 ATtiny2313 ATtiny24 ATtiny44 ATtiny84 ATtiny25 ATtiny45 ATtiny85 ATtiny261 ATtiny461 ATtiny861

Другие серии:

AT90PWM3 AT90PWM3B AT90PWM2 AT90PWM2B AT90USB162

32-битный микроконтроллер AVR

JATG:

AT32AP7000 AT32AP7001 AT32AP7002 AT32UC3A0128 AT32UC3A0256 AT32UC3A0512 AT32UC3A1128 AT32UC3A1256 AT32UC3A1512 AT32UC3B0128 AT32UC3B0256 AT32UC3 B064 AT32UC3B1 128 AT32UC3B1256 AT32UC3B164

Поддержка устройств серий L и V, например: ATmega16L、ATmega48V

Поддержка целевой платы VDD 2,1–5,5 В

Встроенную прошивку можно обновить через AVRStudio IDE для поддержки новых устройств.
