Электронная музыкальная шкатулка

16 мелодий

для самостоятельной сборки, пайки.

Уровень сложности средний Легко (обратите внимание на соединения перпендикуляром коричневого цвета) доска) время сборки 2 часа.

Рабочее напряжение: 4,5-5В

Размер печатной платы: 48мм x 42мм

Скачать инструкцию по ссылке:

https://drive.google.com /file/d/1JeTkvq0e15twJUy3Pmq7SRNLUKtkIcNN/view?usp=share_link

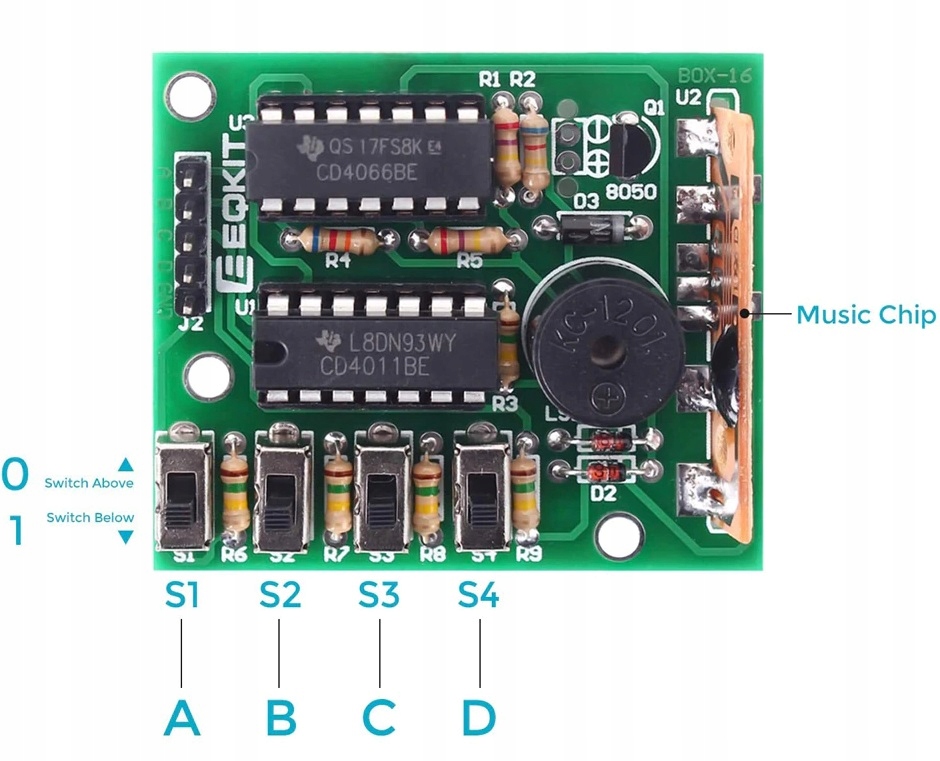

Режимы управления: ручное кодирование + внешнее кодирование

Кодирование (ABCD)

0000: голос пулемета

0001: сигнал пожарной машины

0010: голос скорой помощи

0011: автомобильный голос

0100: звуки сверчков

0101: тревога

0110: звуковой электронный сигнал

0111: ок

1000: насекомое

1001: свисток

1010: телеграф

1011: пение птиц

11:00: выстрелы

1101: машина-русалка

1110: звучание басовых инструментов

1111: звук гоночного автомобиля

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
