Електромонтаж квадроцикла 125 Hercules Commander

Код: 15145432392
Как заказать
1601 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №641249
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 19

Приобретая «Електромонтаж квадроцикла 125 Hercules Commander», вы можете быть уверены, что данный товар из каталога «Бенгальські вогні» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

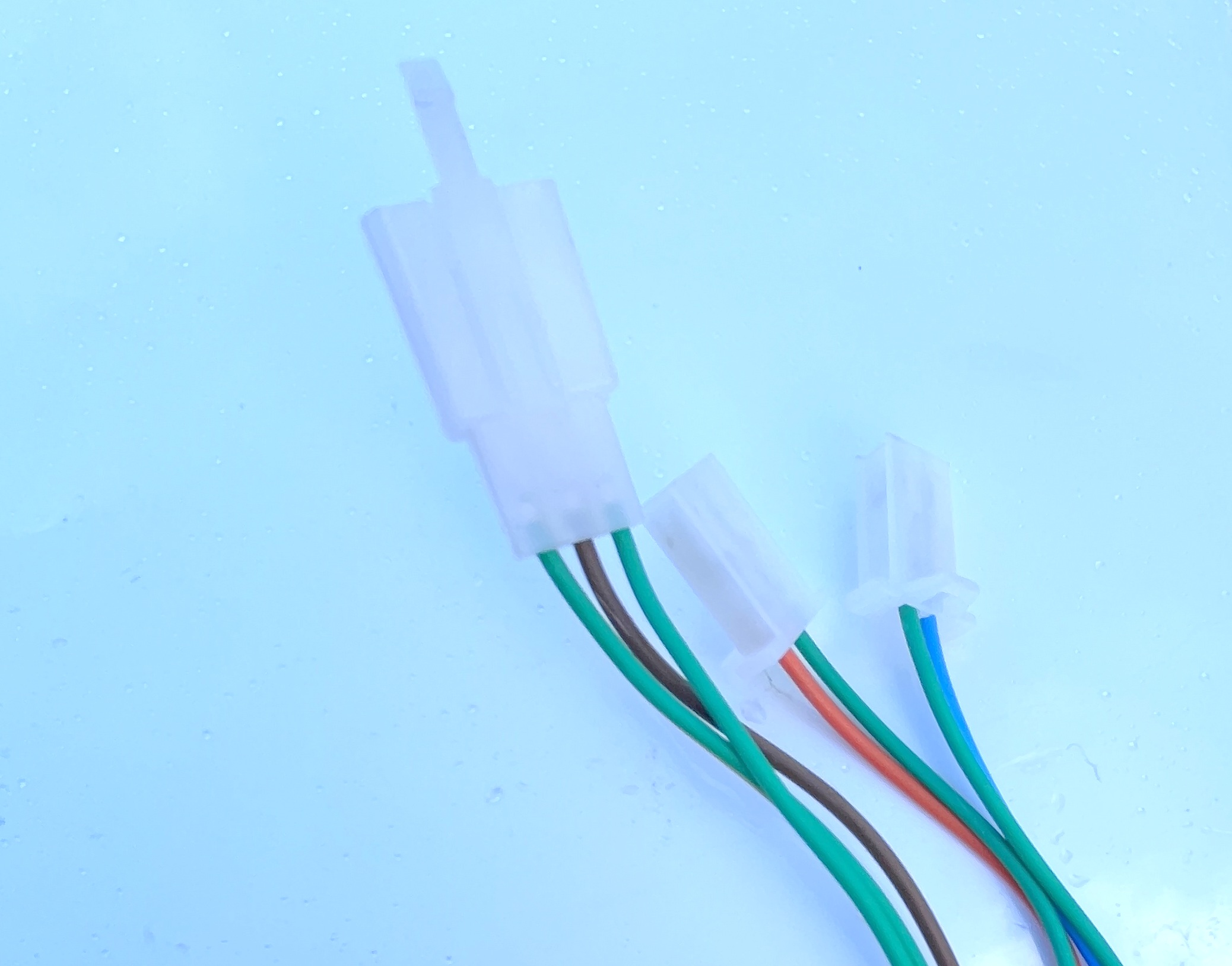

Электрический монтаж Quad ATV 125

Подходит, в частности, для Quad Commander и Hercules 125

  • Спереди
  • 1. 9-контактный разъем — 8-проводной левый комбинированный переключатель
  • 2. 4-контактный разъем — левый комбинированный переключатель
  • 3. 4-контактный разъем — замок зажигания
  • 4. 2-контактный Г-образный разъем — повторитель указателей поворотов
  • 5. 2 х 3-контактных разъема белого, зеленого, синего цвета – передние фонари
  • 6. Разъём 2-контактный — зелёный оранжевый — передний указатель поворота
  • 7. Разъём 2-контактный — зелёный синий — передний указатель поворота
  • 8. Разъем 6 контактов - 3 провода - датчик включения счетчика
  • 9. 3-контактный разъем — синий, оранжевый, серый — аварийный.
  • 10. Разъем 6 контактов — 5 проводов — модуль зажигания
  • 11. Разъем 9 контактов – 8 проводов – счетчик
  • 12. Разъем 9 контактов – 6 проводов – сигнализация
  • 13. Разъем 2 х 2 контакта — передние фонари
  • 14. 2 х однопроводных - катушка зажигания

Средний

<ул>
  • 4-контактный разъем — регулятор напряжения
  • 4-контактный разъем — катушки от двигателя.
  • 2-контактный разъем — контактор стартера
  • 3-контактный разъем — датчик переключения передач.
  • 2-контактный разъем — гнездо для зарядного устройства 12 В.

    • Задний

    • 3-контактный разъем — задний фонарь
    • 2 x 2-контактный разъем — задние указатели поворота
