Гидравлический электромагнитный клапан 6/2 с расходом 50 литров и напряжением катушки 12В

Электромагнитный клапан 6/2 представляет собой своего рода делитель потока, позволяющий расширить существующую систему дополнительным рабочий раздел.

Его характерная конструкция позволяет подключать его к основному разделу дистрибьютора и перенаправлять поток масла в дополнительный ресивер (пример подключения приведен ниже на аукционе).

С помощью этого клапана можно управлять одной рабочей секциейдва приемника, например приводы.

Применение:

Фронтальный погрузчик, снегоочистители, телескопические погрузчики,

Используется в отраслях, напр.

Строительная отрасль, сельское хозяйство, автомобилестроение, авиационная промышленность,

Характеристики клапана:

🔵 Присоединительная резьба: 1/2"

🔵 Максимальный расход: 50 л/мин

🔵 Максимальное давление: 250 Бар

🔵 Напряжение катушки: 12 В

🔵 Аварийная служба: со штифтом

🔵 Материал корпуса: чугун

🔵 Номер продукта: HEV62.50L.12V.06N

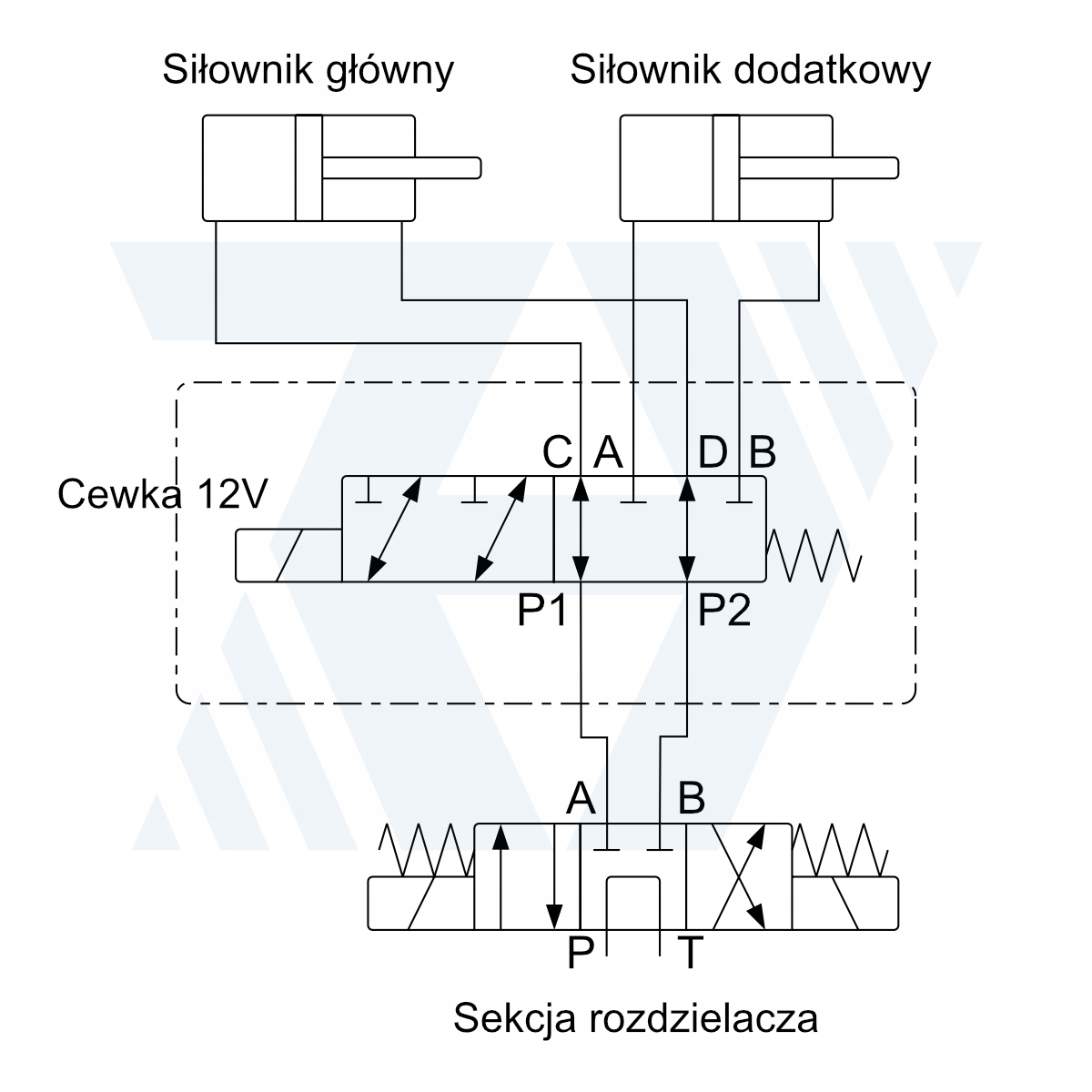

Пример использования электромагнитных клапанов с двумя приводами!

Подключение.

Клапан имеет два порта «P1,P2», что обеспечивает его прямое подключение. на два порта с распределительной секцией. Порты C, D подключаются к портам основного исполнительного механизма системы, а порты A, B — к дополнительному исполнительному устройству.

К клапану можно подключить манометр, чтобы иметь возможность наблюдать за давлением, при котором клапан срабатывает.

Режим работы.

В положении выхода (нет напряжения на катушке) порты P1, P2 открыты напрямую с портами C, D, что позволяет основному приводу работать через главный распределитель.

>При подаче напряжения на катушку, порты A, B и включается дополнительный исполнительный механизм. В этот момент порты C и D отключены, поэтому работать с основным исполнительным механизмом невозможно.

Когда напряжение на катушке прекращается, ползунок возвращается в исходное положение и A порты вновь открываются, B, что позволяет продолжить работу главного привода.
