ТРЕХФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

MOLL-MOTOR Y3-100LB-4

3кВт / 1420 об/мин

Трехфазный электродвигатель от австрийского производителя Moll-Motor. Двигатель Y3-100LB-4 представляет собой двигатель общего назначения мощностью 3 кВт и асинхронной скоростью 1420 об/мин.

Этот двигатель имеет алюминиевый корпус с классом герметичности IP55, что делает его идеальным для использования там, где важна легкость конструкции. Этот двигатель крепится с помощью захватов.

На электродвигатели Moll-Motor распространяется гарантия производителя 12 месяцев. Соотношение цена-качество предлагаемого двигателя находится на равном уровне.

Лучшие компоненты, использованные в конструкции двигателя, и медная обмоткагарантируют долгие годы удовлетворенности устройством. при правильном использовании.

Технические характеристики:

• Тип двигателя: трехфазный
• Мощность: 3кВт
• Вращение: 1420 об/мин
• Напряжение: 400/690 В
• Частота: 50 Гц
• Механический размер: 100
• Диаметр вала: 28 мм
• Вес: 23, 5 кг
• Монтаж: Зажим IMB3
• Класс изоляции: F
• Уровень защиты : IP55
• Тип эксплуатации: S3-75%
• Рабочая температура: до 40 °C< /b >
• Охлаждение: воздушное
• Крутящий момент: 20,18 Нм
• Номинальный ток (400 В) : 6,33A
• Материал корпуса: алюминий

Новый двигатель с гарантией производителя.

Изготовлен в соответствии со стандартами PN EN и IEC

Направление вращения

Двигатели имеют любое направление вращения.

Если клеммы U1, V1 и W1 подключены к фазам L1 , соответственно, L2, L3, вал будет вращаться вправо, по часовой стрелке (вид спереди).

Направление влево можно добиться заменой любые две фазы .

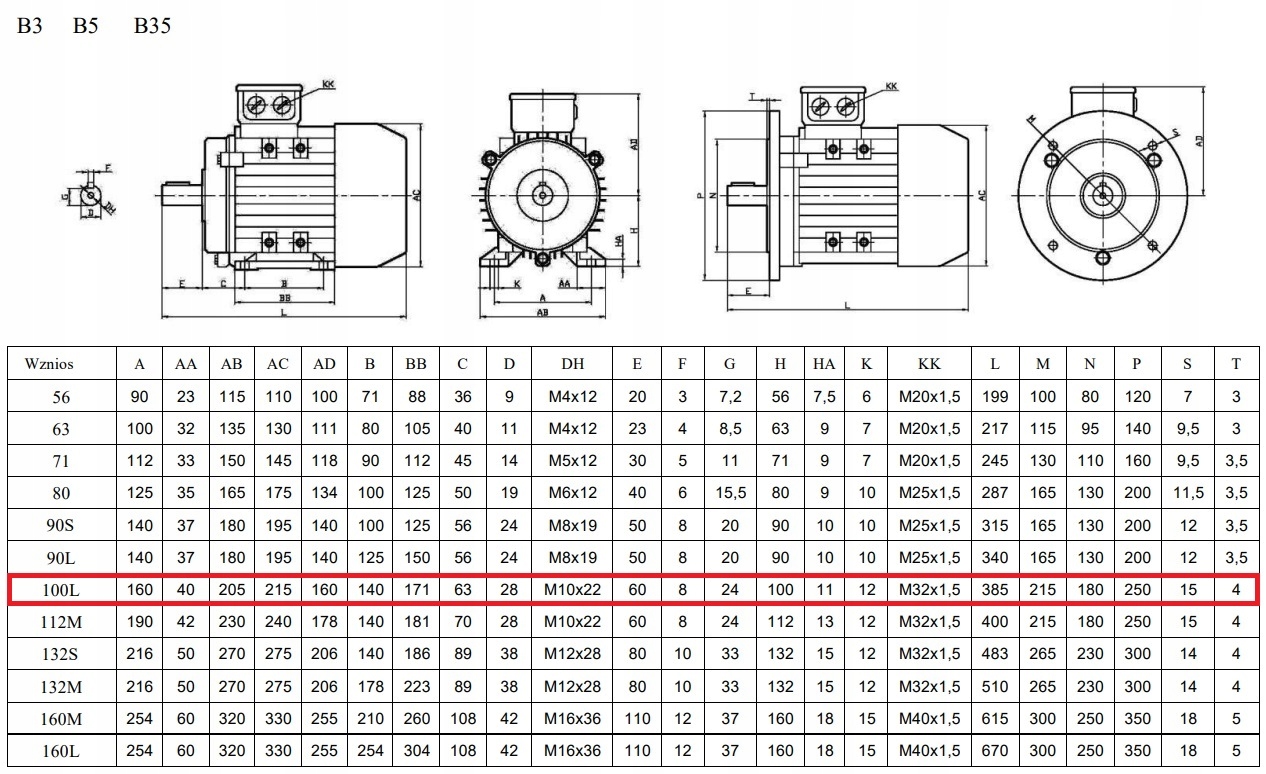

Размеры двигателя:

• Общая длина: 385 мм
• Общая ширина: 205 мм
• Общая высота (включая коробку): 260 мм
• Диаметр стержня: 28 мм
• Длина стержня: 60 мм
• Монтажное расстояние: 160 x 140 мм
• Вес: 23,5 кг

Дополнительная информация:

Смазка

Двигатели с механическим размером 56-160 мм имеют закрытые с обеих сторон подшипники и не требуют повторной смазки, эти подшипники также можно использовать во влажной среде. Стандартные двигатели размером более 160 требуют (B3) периодической смазки через смазочный ниппель.

Расположение распределительной коробки

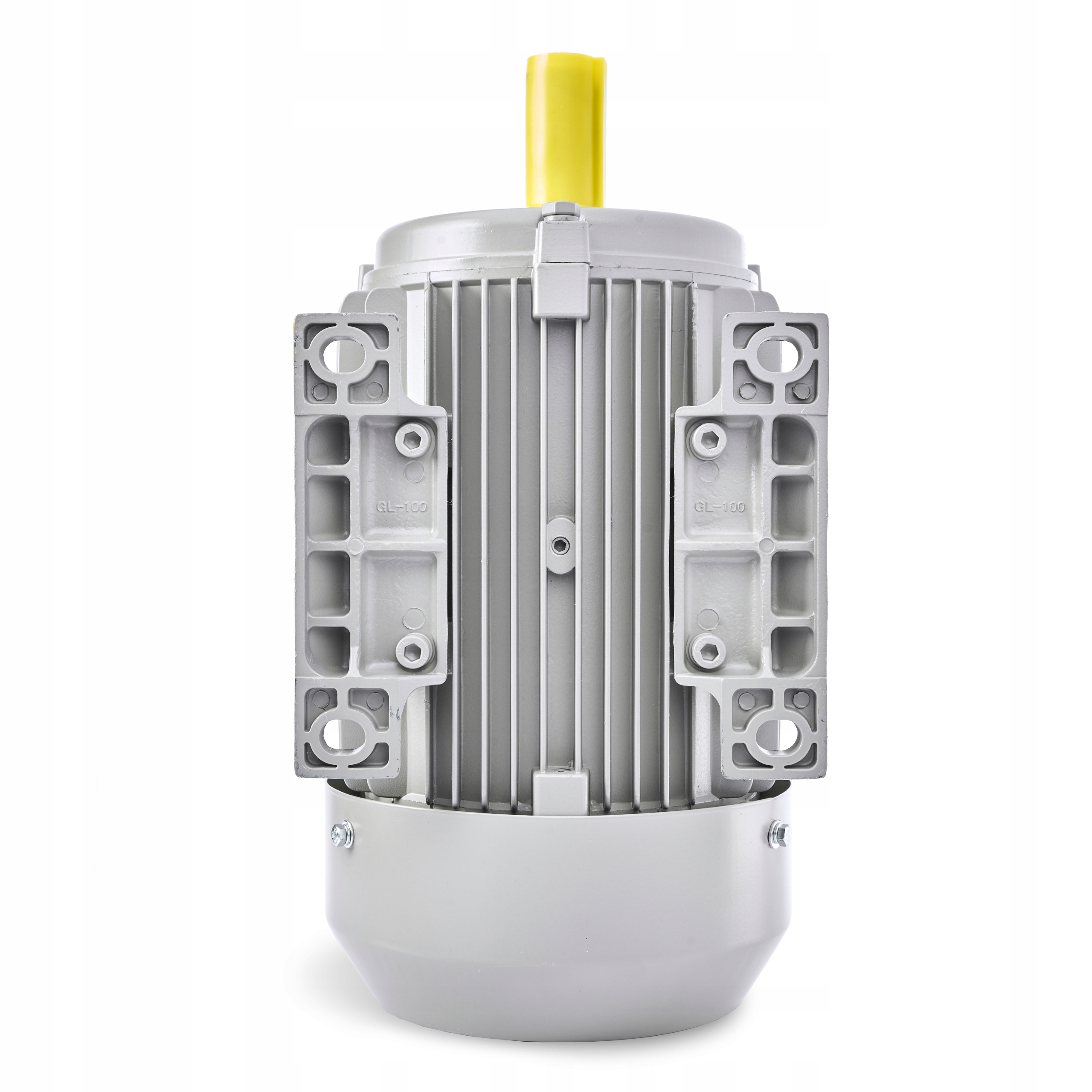

Двигатели серии Y3 с типоразмерами от 56 до 160 имеют съемные лапы. Лапы крепятся к двигателю двумя винтами. Захваты также можно привинтить сбоку, поэтому распределительную коробку можно разместить в любом положении. Двигатели имеют соответствующие резьбовые отверстия для изменения положения ножек. Распределительная коробка симметрична и может привинчиваться вокруг своей оси. Таким образом, кабели можно выводить в любом направлении.

Охлаждение

Двигатели имеют собственное охлаждение (IC411 в соответствии с PN EN 60034-6). Стандартно установлен пластиковый вентилятор, заставляющий воздух двигаться в обоих направлениях вращения. При сборке двигателя убедитесь, что сзади двигателя имеется место для свободного потока воздуха – необходимо соблюдать минимально допустимые расстояния. Это расстояние также необходимо для сервисных целей. Двигатели также могут быть оснащены независимым внешним охлаждением. Внешнее охлаждение следует использовать при работе инвертора на более низких скоростях и с частыми циклами переключения.
