Гидравлический дистрибьютор 3 секции z50

с электрически контролируемым 24 В

Производство:

Оригинальный продукт от бренда Bulgaria Bulgaria, символ производителя: 03Z50 A ES3 24VDC G; Символ: 1.10.45.030.1

Применение:

широко используется в гидравлических системах в сельском хозяйстве, садах, лесном хозяйстве, строительстве и широко понятной отрасли. Циклопы, погрузчики HDS, строительный механизм, зарядные устройства, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлической системой.

Технические данные:

включает набор электрических плагинов.

Рекомендуемый поток масла: 0 - 40 л/мин. 2-страничные приводы.

Возможность подключения последовательного соединения с существующей системой (требуется рукав давления).

control:

Все три ползунки (1 - 0 - 2), на пружине, то есть они возвращаются в нейтральное положение после отрезания источника питания. В то время как слайдер находится в нейтральном положении (0), масло свободно проходит через дистрибьютора в возвратный канал, насос затем не работает при давлении и облегчается.

Принцип работы ползунка:

Электричество:

DC Power Piews Supply (DC) 24V

Электрические заглушки имеют диоды, которые освещаются, когда ток имеет питание на катушке.

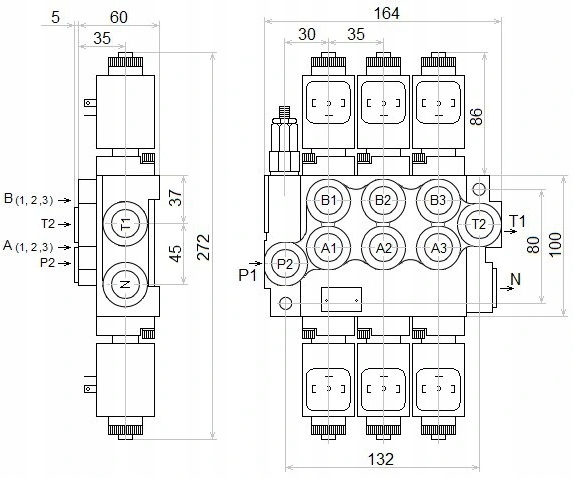

Соединение:

• Питание от насоса (P1, P2): внутренняя нить BSP BSP 1/2 ''
• Вернитесь в резервуар (T1, T2): внутренняя нить BSP 1/2 ''
• Sections (A1, A2, A3, B1, B2, B3): B3): B3): B3): B3): B3): B3): B3): BSP.
• Последовательное соединение (n): внутренняя потока BSP BSP 1/2 "

Диапазон давления:

• Максимальное давление на источнике питания: 250Bar
• Максимальное давление при возврате: 50Bar
• Максимальное давление в раздел.

  180 бар при 10 л/мин

  190 бар при 20 л/мин

  200 бар при 30 л/мин

  210 бар при 40 л/мин

  Наборы для точного измерения давления могут быть обнаружены в разделе «Манометрия». Изменение в 30BAR. +80 C
