EGS002 10+10 Inwerter
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 98
Покупая «EGS002 10+10 Inwerter», вы можете быть уверены, что данный товар из каталога «Трансивер и преобразователи» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Плата SPWM с чистой синусоидальной волной для модуля драйвера EGS002 EG8010 IRS2113S
Описание:
EG8010 — это цифровой чип, который очень хорош в управлении временем задержки инверторного генератора чистой синусоидальной волны, используемом в двухступенчатой структуре преобразования мощности постоянного тока в переменный ток или в одноступенчатой архитектуре повышающего силового частотного трансформатора постоянного тока переменного тока. , внешний кварцевый генератор 12 МГц для достижения высокой точности и очень малых гармонических искажений, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. В чипе используется технология CMOS, внутренняя интеграция синусоидального генератора SPWM, схема управления мертвым временем, диапазон коэффициента умножения, схема плавного запуска, схема защиты, последовательный интерфейс связи RS232 и модуль последовательного драйвера ЖК-дисплея 1602.
Спецификация:
Материал: акриловая смола
Размер: около 50x30x2 мм/1,97x1,18x0,078 дюйма
Один источник питания 5 В
4-контактный комплект чистой синусоиды Выходная частота: 50 Гц, фиксированная частота, чистая синусоида, 60 Гц, фиксированная частота, чистая синусоида, 0–100 Гц/чистая синусоида, регулируемая частота 0–400 Гц, регулируемая частота чистой синусоиды
Униполярная и биполярная модуляция
Входит в комплект управления зоной нечувствительности, мертвое время контакта 4: мертвое время 300 нс мертвое время 500 нс мертвое время 1,0 мкс мертвое время 1,5 мкс
Внешний кварцевый генератор 12 МГц
Несущая частота ШИМ 23,4 кГц. Обратная связь по напряжению, току и температуре в реальном времени.
Защита от повышенного, пониженного напряжения, перегрузки по току и перегрева
Вывод режима плавного запуска, устанавливающий время отклика 1 с
В комплект входит:

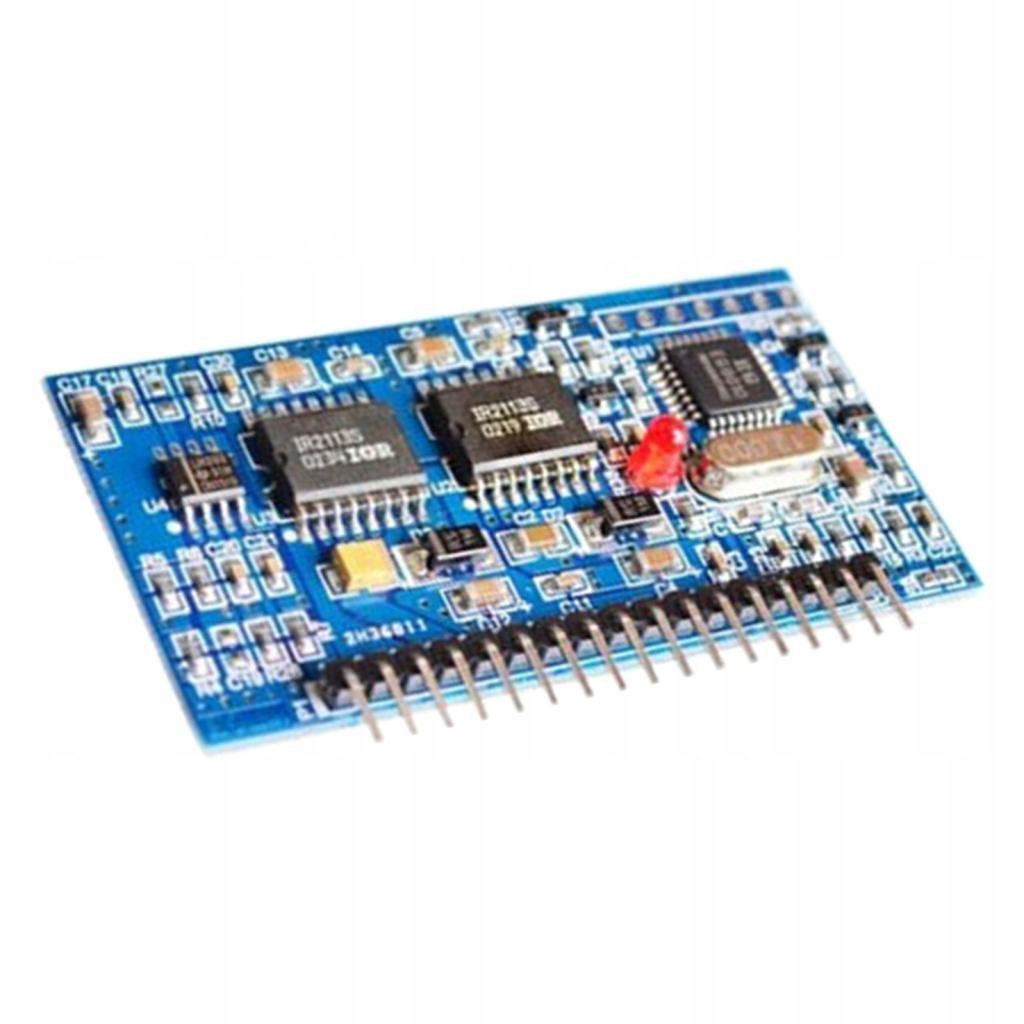

1 x плата драйвера инвертора чистой синусоидальной волны EGS002, модуль драйвера
