Функция:

1. Этот продукт представляет собой двухканальный цифровой осциллограф с развязкой от ПК и USB, полосой пропускания 25 МГц и частотой дискретизации 100 Мвыб/с.

2. С функцией изоляции канала

3. Компьютерный осциллограф VDS1022I имеет длину записи 5К

4. Удобный дизайн пользовательского интерфейса: БПФ или XY и два представления сигналов на одном экране

5. Несколько вариантов запуска: по фронту, видео, наклону, импульсу и попеременно

6. Питание по шине USB.

7. Ультратонкий корпус, удобный для переноски.

⚙️Технические данные:

• Модель VDS1022I
• Пропускная способность 25 МГц
• Канал 2+1 (мульти)
• Частота выборки 100 Мвыб/с
• Горизонтальный масштаб (с/дел) 5нс/дел~100с/дел, шаг за шагом 1~2~5
• Время нарастания ≤14нс
• li>
• Длина записи 5 КБ
• Входное соединение DC, AC, GND
• Входное сопротивление 1 МОм±2%, параллельно с 10пФ±5пФ
• Изоляция каналов 50 Гц: 100: 1, 10 МГц: 40: 1
• Максимальное входное напряжение 400 В (PK - PK) (DC+AC, PK - PK)
• Усиление постоянного тока точность ±3 %
• Средняя точность DC≥16: ±(3% от показания + 0,05 деления) для TriangleT
• Коэффициент ослабления зонда 1X, 10X, 100X, 1000X
• НЧ-отклик (переменный ток, -3 дБ) ≥5 Гц (вход, связь по переменному току, -3 дБ)
• Частота дискретизации/погрешность времени реле 150 пс
• Интерполяция sin(x) / x
• Погрешность интервала (Т-треугольник) (полная полоса пропускания) Одиночный: ± (1 интервал + 100 частей на миллион x показание + 0,6 нс), Средняя >16: ± (1 интервал + 100 частей на миллион x показания + 0,4) нс)
• Вертикальное разрешение (А/Ц) 8 бит (2 канала одновременно)

⚙️Технические данные:

• МодельVDS1022I
• Чувствительность по вертикали 5 мВ/дел~5 В/дел
• Тип триггера: фронт, импульс, видео, наклон , попеременный
• Режим запуска: Авто, Нормальный, Одиночный
• Уровень запуска ±5 делений от центра экрана
• Режим сбора данных Выборка, Обнаружение пика и Среднее значение
• Частота линии/поля (видео) стандарта NTSC, PAL и SECAM.
• Измерение курсора. V-треугольник и T-треугольник между курсорами.
• Автоматическое измерение Vpp, Vmax, Vmin, Vtop. , Vbase, Vamp, Vavg, Vrms, Перерегулирование, Предварительная съемка, Частота, Период, Время нарастания, Время спада, Задержка от A до B, Задержка от A до B, +Ширина, -Ширина, +Долг, -Долг
• Математика формы сигнала+, -, x, /, инвертирование, БПФ
• Фигура ЛиссажуПолоса пропусканияПолная полоса пропускания
• Разница фаз ± 3 градуса
• Интерфейс связиUSB 2.0
• Многофункциональный интерфейсТип сигналаTTL
• Стандартный уровень
• Питание 5,0 В/1 А
• Потребляемая мощность ≤1,5 ​​Вт
• Размеры Прибл. . . 170 x 120 x 18 (мм) / 6,69 x 4,72 x 0,7 дюйма
• Вес: 721 г

В комплект поставки входят:

• 1 компьютерный осциллограф

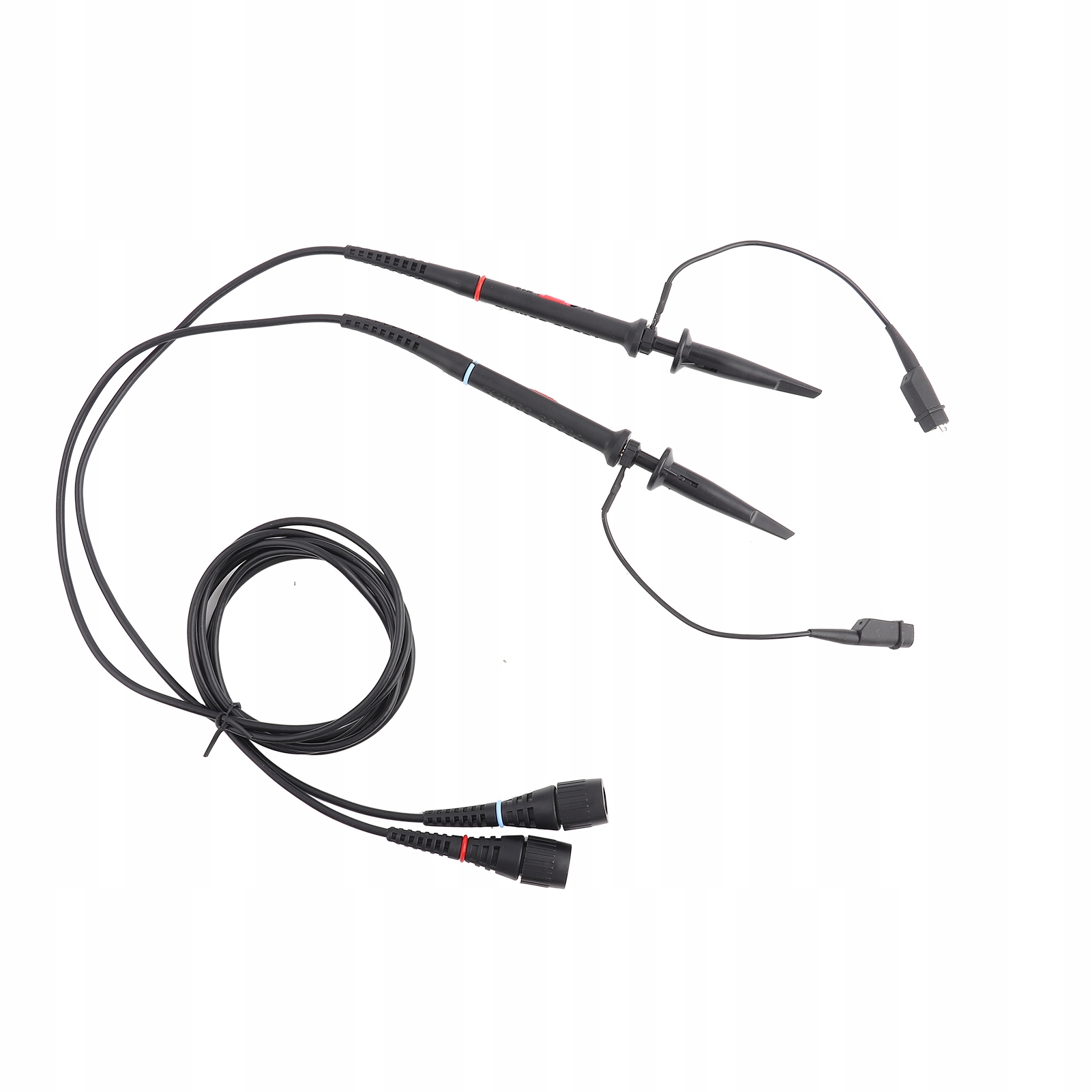

• 2 пробника
• 1 USB-кабель
• 1 компакт-диск < /li>
• 1 руководство пользователя

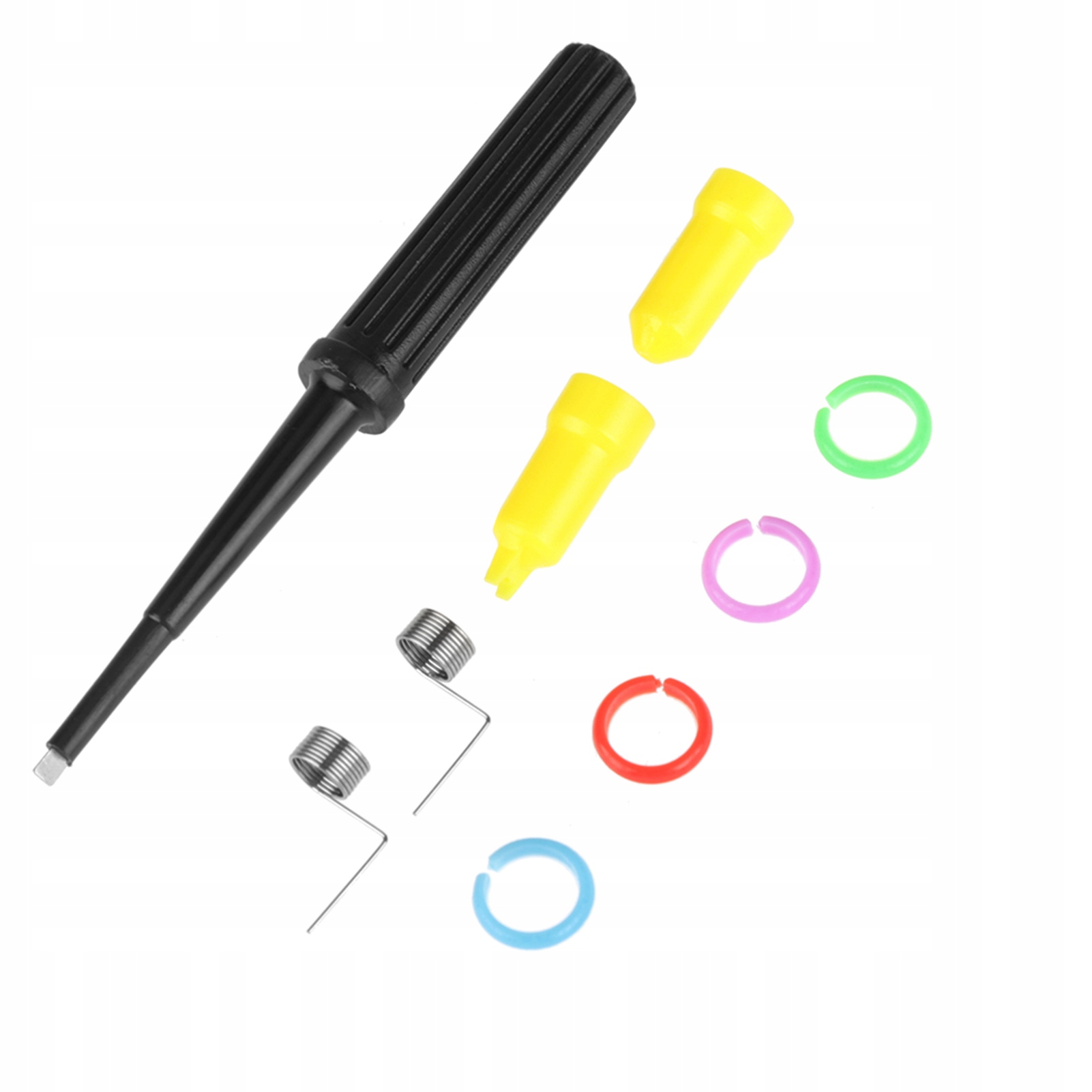

• 1 инструмент регулировки
• 2 втулки для фиксации наконечника
• 4 цветового круга
• 2 х грунтовых источника
