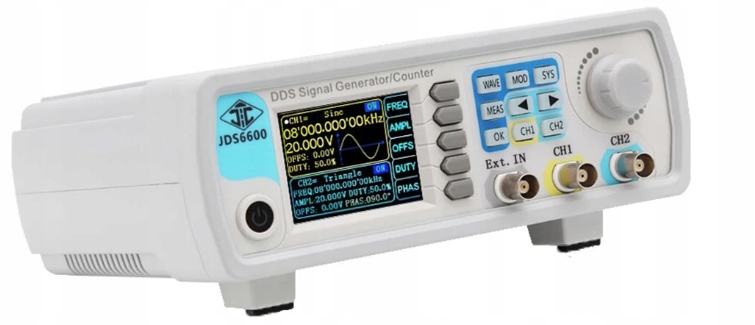

Функциональный генератор JDS6600-15 МГц

JDS6600-15МГц — это функциональный генератор DDS с двумя независимыми выходными каналами CH1 и CH2. Он позволяет генерировать электрические сигналы: синусоидальную, прямоугольную, треугольную и другие расширенные экспоненциальные, гиперболические, шумовые и произвольные формы сигналов. Максимальная выходная амплитуда до 20 В (размах), разрешение по вертикали 12 бит, длина сигнала 2048 точек и частота дискретизации 200 Мвыб/с. JDS6600 дополнительно имеет цифровой выход CMOS/TTL, а также встроенный частотомер и счетчик. Генератор оснащен цветным TFT ЖК-экраном. Управление всеми функциями и параметрами осуществляется с помощью кнопок, расположенных на передней панели устройства. Работой генератора JDS6600 и его функциями можно управлять из программы Windows через последовательный интерфейс USB.

Видеопрезентация продукта: https://youtu.be/viEM1D8hxY0?list=PLOldM4EA0KKZtf5rjmXVqf-OL-GykQ7JE

Функциональный генератор является важным элементом оборудования мастерской практически каждого специалиста по электронике. Начинающему электронщику-любителю по мере развития собственных навыков необходимо иметь разнообразное мастерское и измерительное оборудование. Естественный процесс – в какой-то момент переход от обычного паяльника к паяльной станции, покупка цифрового мультиметра, а позже и осциллографа. Если у нас есть осциллограф, пришло время купить генератор функций. Функциональный генератор, как следует из названия, представляет собой устройство, генерирующее на своем выходе электрические сигналы различной формы. Предлагаемый генератор JDS6600 позволяет генерировать основные электрические сигналы, такие как: синусоидальные, прямоугольные, треугольные цифровые сигналы, соответствующие стандарту TTL/CMOS, и, что наиболее важно, он позволяет генерировать сигналов произвольной формы. Проще говоря, произвольные сигналы — это те, форму которых мы можем определить сами (проще говоря, те, которые мы можем нарисовать сами). Конструкция функционального генератора JDS6600 основана на современной цифровой матрице FPGA, а генерация электрических сигналов основана на цифровом синтезе DDS.

Раньше конструкции функциональных генераторов основывались на аналоговых резонансных системах из пассивных ЖК-элементов в системах Колпитта, Мейсснера и Хартли. Конструкции аналоговых генераторов, даже самые простые, были сложны в изготовлении, поэтому их цена часто была непомерно высокой для многих инженеров-электронщиков. С развитием цифровой техники стали создаваться генераторы сигналов DDS, которые теперь не уступают конструкциям аналоговых генераторов или даже превосходят их. Генераторы серии JDS6600, помимо возможности управления основными параметрами формы сигнала, такими как: форма, частота, амплитуда, смещение, рабочий цикл, фазовый сдвиг, позволяют использовать следующие функции: развертка частоты SWEEP, генерация пакета периодических импульсов. формы сигналов, функция генерации импульсов PULSE. Эта функциональность не была доступна в большинстве генераторов аналоговых функций. Функциональный генератор JDS6600 имеет два независимых выходных канала CH1 и CH2. На практике мы можем сказать, что имеем комбинацию двух функциональных генераторов. Формируемые сигналы в каналах CH1 и CH2 независимы друг от друга. Это означает, что в канале CH1 мы можем установить генерацию синусоидального сигнала с частотой 1 МГц и амплитудой 10Vpp, а в канале CH2 это может быть прямоугольный сигнал частотой 443кГц и амплитудой 5,21Вразмах.

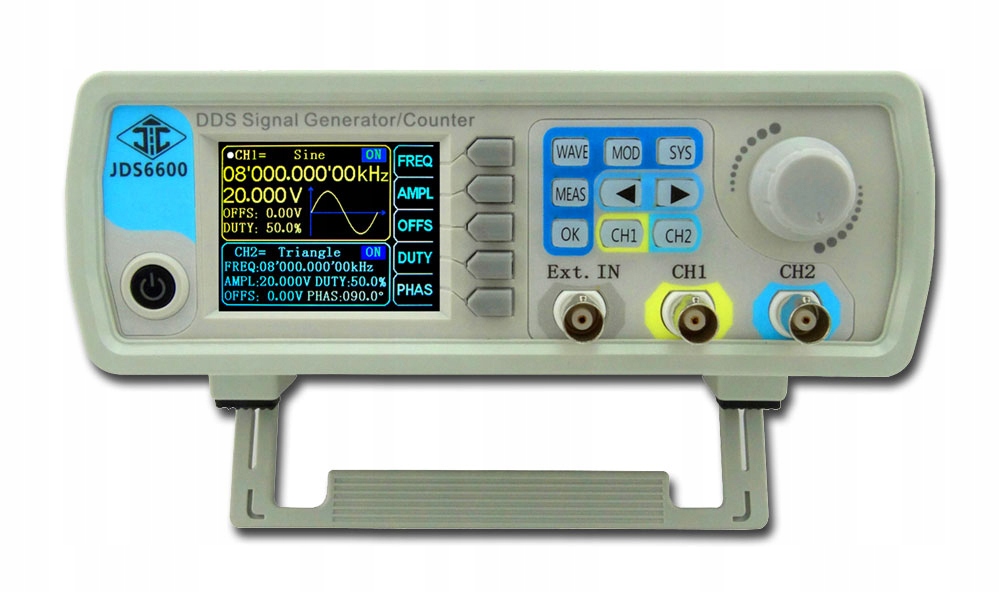

Все функции и настраиваемые параметры управляются в цифровом виде с помощью кнопок управления и поворотного энкодера. Все параметры сгенерированного сигнала отображаются на цветном TFT-экране одновременно для обоих выходных каналов CH1 и CH2. Работа генератора функций JDS6600 проста и понятна. Поэтому мы можем сосредоточиться на правильных измерениях, а не на нюансах работы функционального генератора.

Помимо основных функций генератора электрических сигналов, генератор JDS6600 имеет встроенный измеритель и частотомер. , что еще больше повышает привлекательность устройства.

Учитывая количество функций, технические параметры, качество изготовления и цену функционального генератора JDS6600, можно смело сказать, что на рынке функциональных генераторов нет более привлекательной позиции, чем предлагаемая. Генератор JDS6600. Функциональный генератор JDS6600 предназначен для начинающих энтузиастов электроники, делающих первые шаги в знакомстве с электроникой. Большой диапазон возможностей и выходных параметров генератора успешно предрасполагает его к использованию в обучении и профессиональных услугах по электронике.

Применение генератора функций JDS6600:

• дидактика - образование:

DDS Функциональный генератор серии JDS6600 идеально подходит для оснащения школьной электроники или электротехнической лаборатории. Он предлагает гораздо лучшие диапазоны и выходные параметры генерируемых сигналов по сравнению с изношенными старыми аналоговыми генераторами. Кроме того, он позволяет студентам ознакомиться с современным измерительным оборудованием, с которым они столкнутся в дальнейшей учебе в вузах или в своей профессиональной деятельности. Функциональный генератор JDS6600 предлагается по очень привлекательной цене, практически по цене цифрового мультиметра среднего класса. Это позволяет лицам с очень ограниченным бюджетом приобрести функциональный генератор.

• обслуживание электроники:

Функциональный генератор позволяет моделирование электрических сигналов, генерируемых поврежденными блоками электронного оборудования. Позволяет проверить корректность работы многих электронных устройств, например акустических усилителей, фильтров, кроссоверов,

• общей электроники, мастерской любительской электроники:
< /ul>

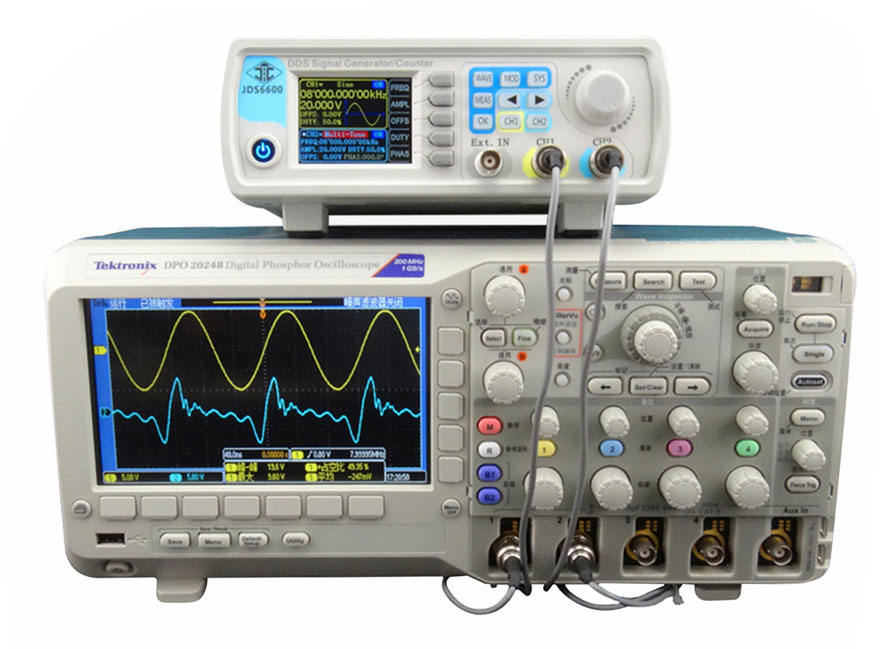

Функциональный генератор в сочетании с осциллографом позволяет наблюдать формы электрических сигналов при запуске, тестировании: операционных усилителей, усилителей акустической мощности, фильтров нижних или верхних частот, полосовых фильтров, определения частотной характеристики и проверка фазовых характеристик. Благодаря цифровому выходу, соответствующему электрическому стандарту TTL/CMOS, его также можно использовать в цифровой и микропроцессорной электронике.

Технические данные:

• Функциональный генератор DDS
• частота генерируемых электрических сигналов: до 15 МГц

  периодическая синусоидальная волна, прямоугольник, треугольник до 15 МГц

  другие импульсные, произвольные, цифровые формы сигналов до 6 МГц

• генерируемые формы сигналов: синусоидальная, прямоугольная, треугольная, импульсная , шум, sinc , экспоненциальный рост, экспоненциальный спад...
• два независимых канала CH1 и CH2
• Цифровой выход TTL/CMOS
• цветной дисплейЖК-дисплей TFT 2,4 дюйма
• частота выборки: 200 Мвыб/с
• разрешение по вертикали: 12 бит
• длина сигнала: 2048 точек
• Максимальная выходная амплитуда: до 20 В (размах)
• Выходы BNC
• Вход EXT
• Функция SWEEP - развертка частоты
• функция BURST - генерация пакетов импульсов
• функция генерации импульсов
• 100 ячеек внутренней памяти для сигналов
• USB-устройство - связь с компьютером через USB
• Программное обеспечение WIN PC
• Встроенный частотомер до 100 МГц
• встроенный счетчик импульсов
• li>
• цифровое управление с кнопками и многофункциональной ручкой (импульсное)
• построен на базе системы ПЛИС (высокая надежность, длительный срок службы)
• пластмассовый корпус, позволяющий работать в горизонтальном или наклонном положении

Таблицу с подробными техническими параметрами можно найти во вложении во вкладке «Дополнительная информация» внизу аукциона.

В комплект входят:

• Функциональный генератор JDS6600-15 МГц
• Сетевой адаптер
• Кабель BNC-крокодил x2 шт.
• Соединительный USB-кабель
• Компакт-диск с программным обеспечением
