Печатная плата DIY-усилитель для наушников lme49600
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Оплачивая «Печатная плата DIY-усилитель для наушников lme49600», вы можете быть уверены, что данное изделие из каталога «DIY» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

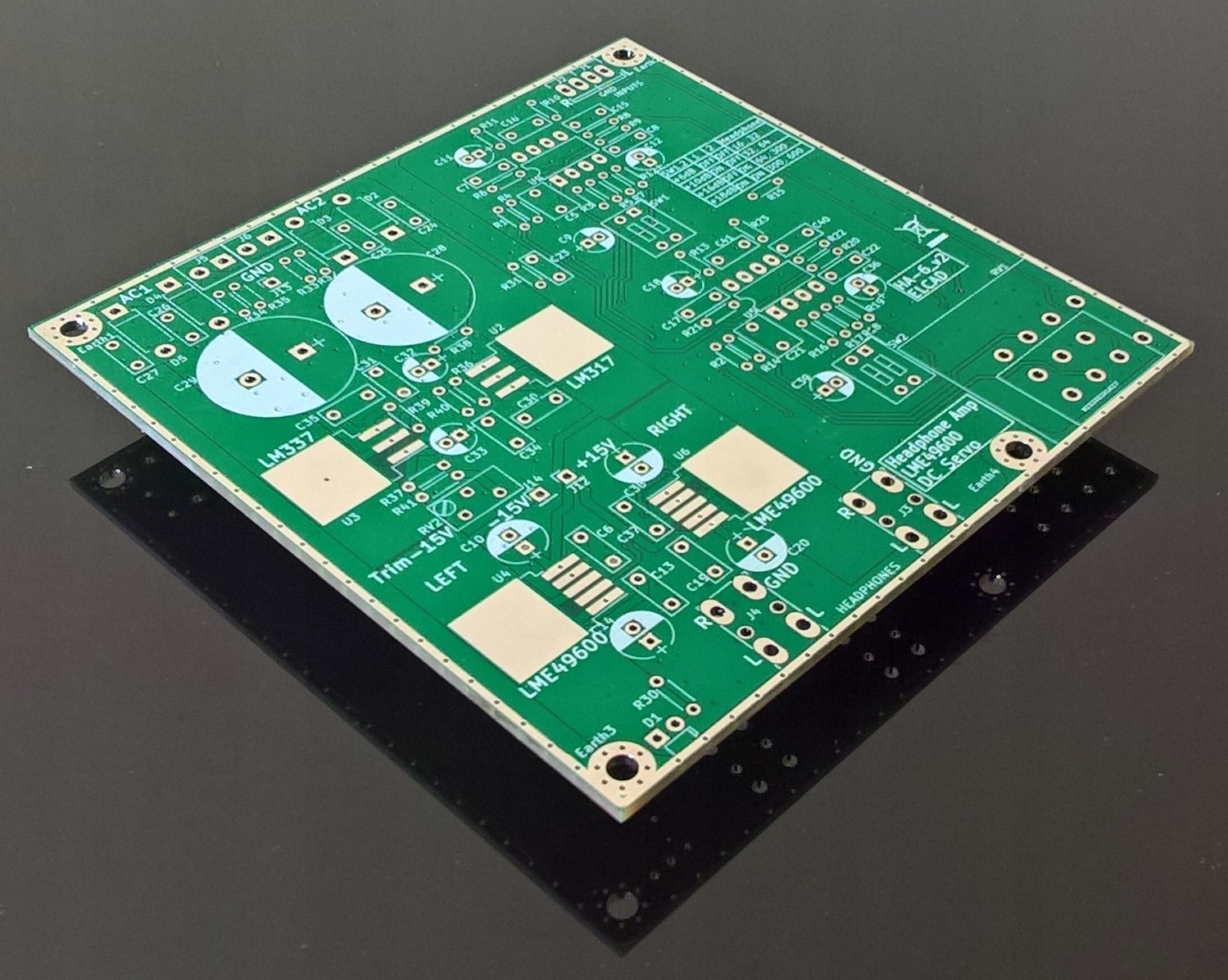

Печатная плата - для усилителя наушников на базе систем Texas Instruments LME49600 с DC Servo
Печата двусторонняя, металлизация отверстий, паяльная маска, размеры платы 100х100 мм.
I схему и схему прикрепить к плате.список материалов (на почту).
Ристоры сквозные 0,4Вт.
Стабилизатор -15В с регулировкой напряжения в пределах +/-10 %, что позволяет установить симметрию напряжения +/-15В.
Возможность установки потенциометра Alpls - большого (как на фото) RK27, RH27 или маленького потенциометра RK16.
Настройка усиления с помощью DIP-переключателя позволяет использовать четыре уровня усиления напряжения. Это позволяет оптимально использовать наушники с сопротивлением от 16 Ом до 600 Ом.
Система DC Servo минимизирует значение постоянной составляющей на выходе наушников.
Плата имеет две розетки Jack 3,5, включенные параллельно.
Шума не слышно, не гудит и не гудит.
Система должна питаться от трансформатора 2х15В мощностью 10 ВА, лучше 20 -40ВА.
На фото №4-8 представлена плата в собранном виде, продаю только плату без элементов.
Плата собственной разработки.
