Печатная плата DIY - усилитель для наушников клон Lehman
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 6
Покупая «Печатная плата DIY - усилитель для наушников клон Lehman», вы получите заказываемую вещь из каталога «DIY» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Плата для усилителя наушников класса А - клон Lehmann с небольшими изменениями
Плата двухсторонняя, металлизация отверстий, паяльная маска, размеры платы 100х100 мм.
Прикрепляю Схема и список к плате.материалы (e-mail).
Стабилизатор -15В с регулировкой напряжения в пределах +/-10%, позволяющий установить идеальную симметрию напряжения +/-15В.
Сквозные резисторы 0,4Вт
Возможность установки потенциометра Alpls - большого (как на фото) RK27, RH27 или маленького потенциометра RK16
Усиление устанавливается с помощью DIP-переключатель позволяет получить четыре уровня усиления напряжения. Это позволяет оптимально использовать наушники с сопротивлением от 16 Ом до 600 Ом.
В схему внесено изменение по отношению к стандарту, позволяющее уменьшить величину постоянной составляющей на выходе до наушники.
Входные запирающие конденсаторы DC-составляющую можно закоротить с помощью соответствующих паяльников, предварительно убедившись в отсутствии DC-составляющей в подаваемом сигнале.
На плате имеется Место для двух качественных разъемов jack 3,5.
Плата проверена, ошибок не содержит. Питание системы должно осуществляться от трансформатора 2х15В мощностью 10 ВА, желательно 20-40ВА.
В моделях модели достигнута воспроизводимость параметров: ток покоя около 41 мА, постоянная составляющая ниже 5мВ, Шума не слышно, никакого гудения и грохота.

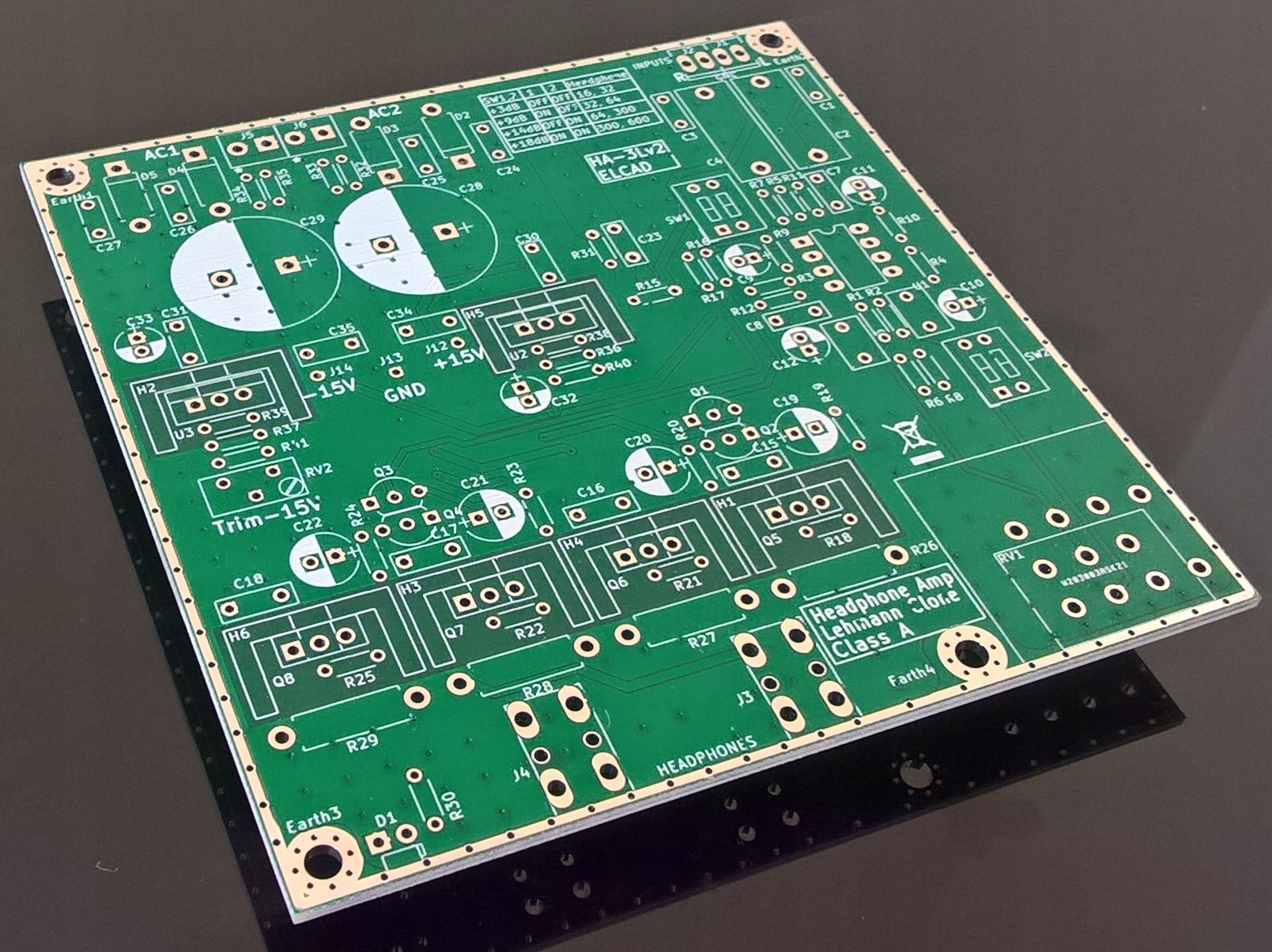

На фото №3,4,5,6,7 плата в сборе, продаю только плату без каких-либо элементов.
Доска — моя собственная разработка.
