Печатная плата DIY-гибридный усилитель для наушников
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Покупая «Печатная плата DIY-гибридный усилитель для наушников», вы можете быть уверены, что данное изделие из каталога «DIY» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

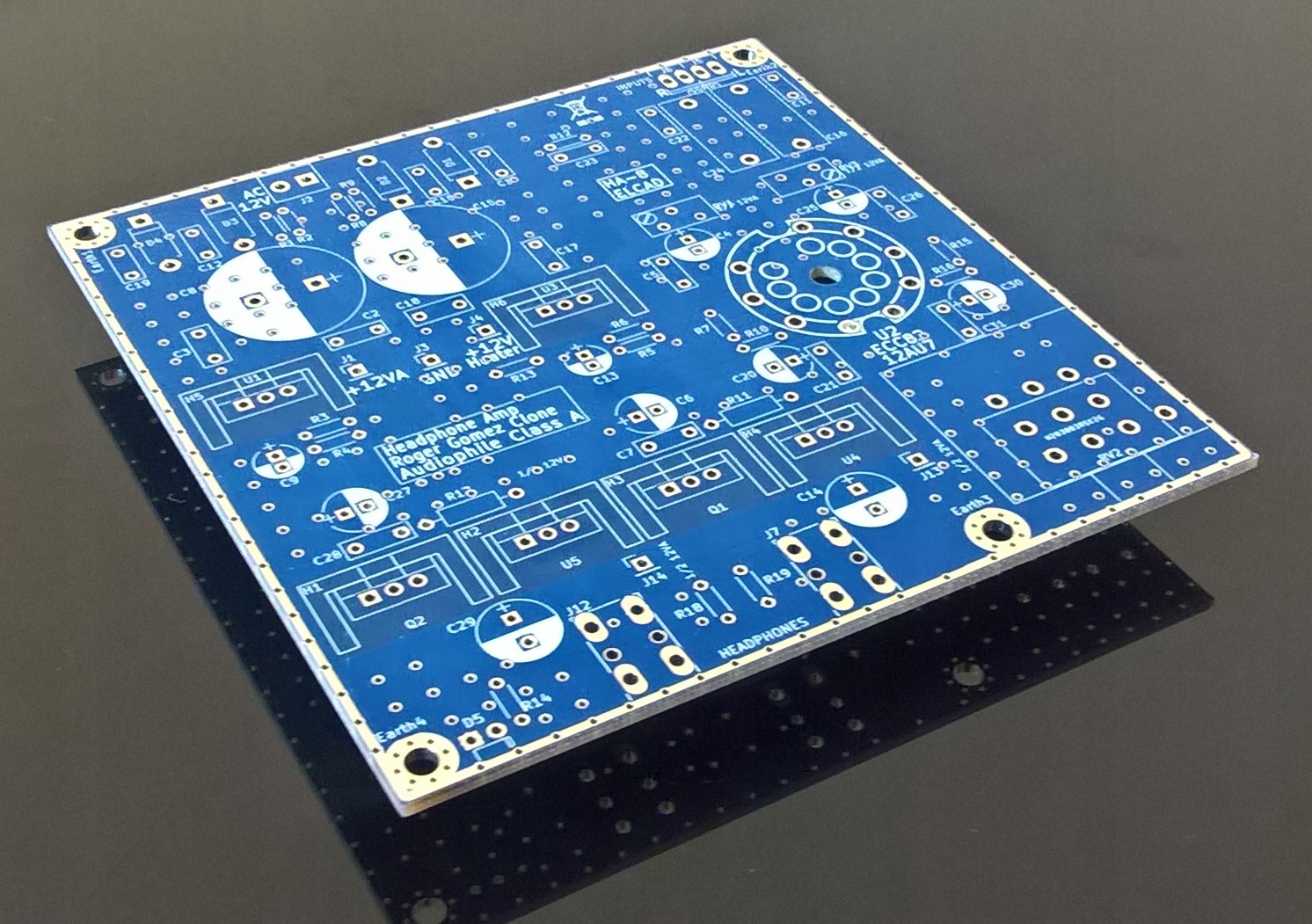

Печатная плата - для гибридного усилителя для наушников класса А - на основе приложения Roger Gomez.
Гибридная схема на лампе ECC82 + MOSFET-транзистор IRF510
Плата двухсторонняя, металлизация отверстий, паяльная маска, размеры платы 100х100 мм.
Плата сопровождается схемой и списком материалов в электронной версии (по электронной почте).
Отдельные стабилизаторы LM317 для питания сигнального тракта и нити накала.
На плате есть место для двух качественных разъемов jack 3,5.
Плата проверена, ошибок не содержит. Питание системы должно осуществляться от трансформатора 1х12В мощностью 10 ВА, желательно 20-40ВА.
Параметры в агрегатах модели повторяемые: ток покоя около 125 мА, шум не слышен, гудения нет. или гудит.
Можно установить большой потенциометр Alps или любую другую универсальную паяльную площадку.
На фото №2-6 показана плата в собранном виде, продаю только плату без каких-либо компоненты.
Плата — мой собственный проект.
