Инфильтрационный туннель GRAF 300 л

ТУННЕЛЬ из полипропилена, размеры 120х80х51см

Туннели — альтернатива традиционному каменному дренажу. Фильтрующие элементы укладываются непосредственно в траншею и обматываются геотекстилем. Туннель весом всего 11 кг имеет объем хранения в три раза больше, чем традиционный гравийный фильтр (около 800 кг гравия). Это приводит к сокращению дренажной системы.

Объем одного туннеля составляет 300 литров

Размеры:

длина: 120 см

ширина: 80 см

рост: 51 см

Особая конструкция тоннеля обеспечивает высокую прочность. Тоннель выдерживает длительную нагрузку 3,5т/м2, а также временную нагрузку 7,5т/м2, что делает его универсальным, когда речь идет о месте его фундамента в грунте.

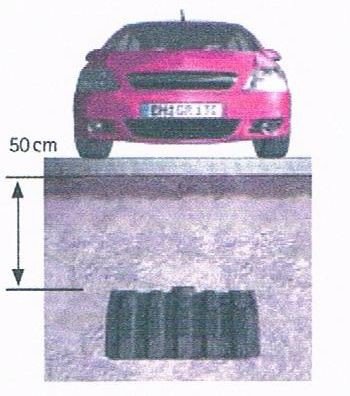

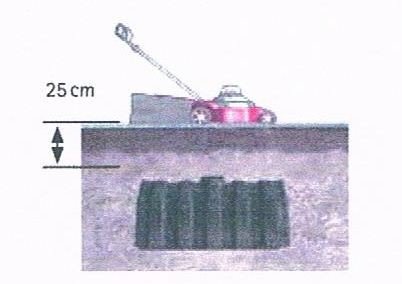

Тоннели следует располагать на глубине от 25 см до 2 м (за очистными сооружениями до 0,5 м). Для движения легкового автомобиля минимальная засыпка слоем грунта составляет 50 см.

Туннели соединяются между собой с помощью специальных защелок, которыми оснащен каждый туннель.

Последовательность тоннелей закрывается двумя заглушками > - с передней и задней частью.

Каждая нить в туннельной системе должна быть закрыта с обеих сторон панелью, т.е. каждая нить должна быть снабжена комплектом из двух панелей (заглушек).

ВКЛЮЧЕНА ПОЛНАЯ ДОКУМЕНТАЦИЯ

Туннельная инфильтрационная система также может быть расположена в насыпи/насыпи в случае высокого уровня грунтовых вод. Разумеется, в таком случае перед инфильтрационной системой необходимо установить дополнительную насосную станцию.
