Драйвер крокового двигуна STEPSTICK RAMPS A4988
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 18
Заказывая «Драйвер крокового двигуна STEPSTICK RAMPS A4988», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Драйвер шагового двигателя 4988
Модуль A4988 - драйвер шагового двигателя - ступенчатая ручка - Reprap, 3D-принтеры с ЧПУ
- Используемая система A4988
- Напряжение питания: 8 - 35В
- Ток: макс. 1А на катушку (с охлаждением до 2 А)
- Напряжение питания логика деталей: 3 В - 5,5 В.
- Простой интерфейс управления.
- Работа в 5 различных режимах: полный шаг, 1/2, 1/4, 1/8 и 1/16. ступень
- Возможность регулировки тока, потребляемого двигателем, с помощью потенциометра.
- Модуль имеет распаянный штыревой разъем.
- Защита от перегрева системы. >
Внимание! Подключение и отключение двигателя при включенном контроллере может привести к повреждению системы.

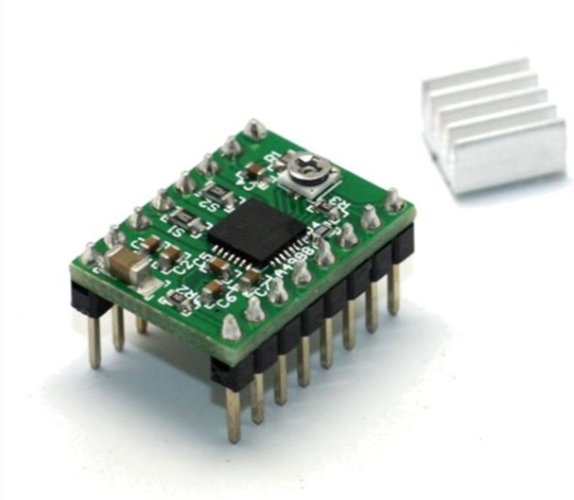

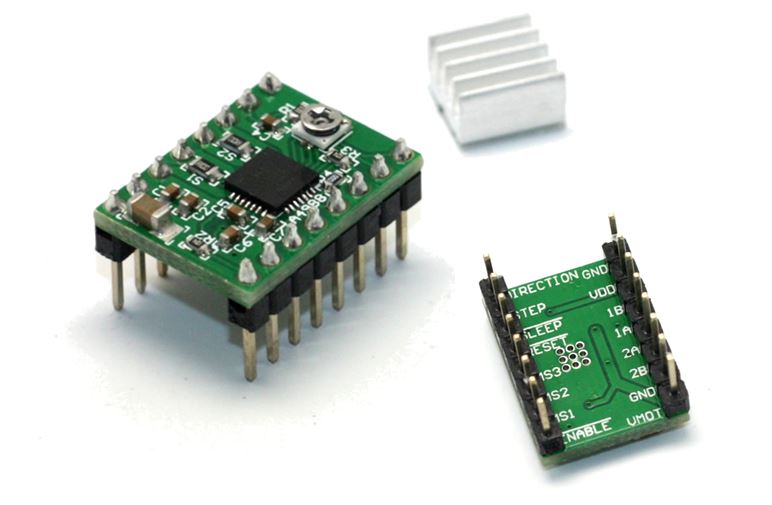

В комплект входят:
- Модуль контроллера с системой А4988 / паяный позолоченный разъем /
- Радиатор

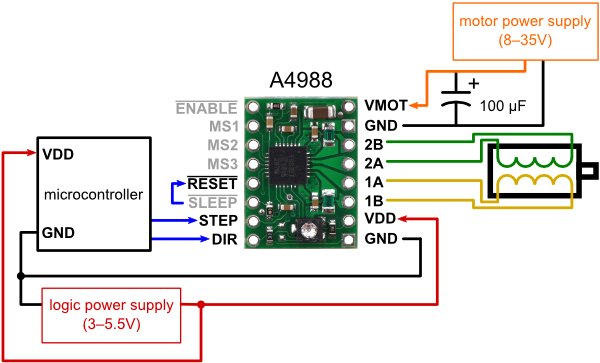

Пример подключения модуля:
На рисунке показано минимальное подключение контроллер. Вывод RESET по умолчанию не подключен, для запуска системы на нем должен быть высокий уровень. Это можно сделать, подключив его к соседнему контакту SLEEP.
Внимание! Будьте особенно осторожны при приклеивании радиатора, будьте осторожны, чтобы не закоротить компоненты на печатной плате. Рекомендуется использовать теплопроводящий клей.
