Драйвер Danko Elektronika Czasówka opóźniająca stycznik programator 10A

Код: 13640832474
Как заказать
414 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №102834725
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 332

Просматривая «Драйвер Danko Elektronika Czasówka opóźniająca stycznik programator 10A», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

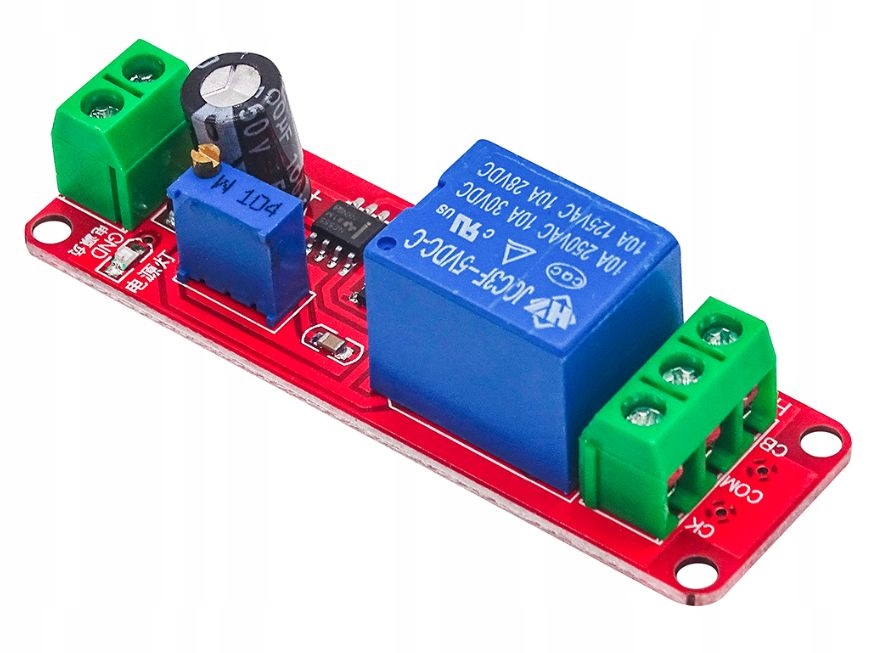

Модуль реле с задержкой 0-10 с

После подключения питания модуль включает реле и начинает отсчет времени, установленного с помощью потенциометра, по истечении установленного времени реле выключается

Выходное реле: C, NO (нормально разомкнутое) и NC (нормально разомкнутое). закрыто)

Данные:

  • Питание: 12 В постоянного тока
  • На основе системы: NE555
  • Плавное регулирование: 0–10 с (потенциометр)
  • Диод, указывающий питание модуля< /li>
  • Диод, показывающий состояние реле
  • Реле 10А, 230 В переменного тока, 30 В постоянного тока
  • Размеры: 68 мм x 21 мм x 19 мм (высота)

Замена конденсатора и/или потенциометра может изменить диапазон регулировки.

Мы рекомендуем вам ознакомиться с другими продуктами в нашем каталоге. предложение

Задержка часов позволяет управлять системой в диапазоне от 0 до 10 секунд. После подачи питания 12В реле включается, начинается отсчет времени, задаваемого с помощью встроенного потенциометра, по истечении времени модуль выключает реле.

Благодаря продуманной конструкции и двум сигнальным диодам вы будете знать о текущем рабочем состоянии реле или модуля. Система NE555 будет хорошо работать как в начале вашего приключения в области электроники, так и в продвинутых проектах.

Замена конденсатора и/или потенциометра может изменить диапазон регулировки.

Конденсатор [CE1] большей емкости продлит время, в течение которого он будет разряжаться, а также потенциометр с более высоким сопротивлением. увеличьте время разряда конденсатора [CE1], тем самым расширив диапазон регулировки.

Стандартная установка:

  • Конденсатор 100 мкФ (50 В)
  • Потенциометр 3296 W104 (100 кОм)

Формула времени задержки:

T = 1,1 RC.

Например:

  • конденсатор 100 мкФ
  • емкостное сопротивление 100 кОм

T = 1,1*100000*0,0001 = 11 секунд.

Видео на YouTube, показывающее подключение и работу кнопки, ссылка:

https://youtu.be/5zWMsvKs2wo

Или отсканируйте QR-код
