КСВ-метр для радиорефлектометра CB голландской марки K-PO модель 420

Радиорефлектометр для CB SWR420 представляет собой устройство, используемое для измерения мощности и коэффициента стоячей волны КСВ, который указывает степень электрического согласование антенной системы и передающего устройства - прием.

КСВ-метр, технически рефлектометр, является базовым оборудованием каждого радиолюбителя, позволяющим настраивать СВ антенну и проверьте работоспособность установки антенны.

Простой рефлектометр, благодаря которому вы сможете настроить CB-антенну вашего автомобиля или базовой станции.

Рефлектометр SWR420 представляет собой технологичный измеритель, который благодаря своим измерительным возможностям и современному дизайну становится отличным рабочим инструментом, позволяющим измерять коэффициент КСВ отраженной волны в диапазоне от 0 до 100 Вт, позволяя настроить каждую автомобильную антенну на CB RADIO.

Благодаря этому практичному и простому в использовании измерителю настройка хорошего приема в СВ-радиостанции больше не будет проблемой как для опытных пользователей СВ-оборудования, так и для любителей.

Технические характеристики:

• диапазон рабочих частот: 27 МГц
• погрешность измерения: до 5%

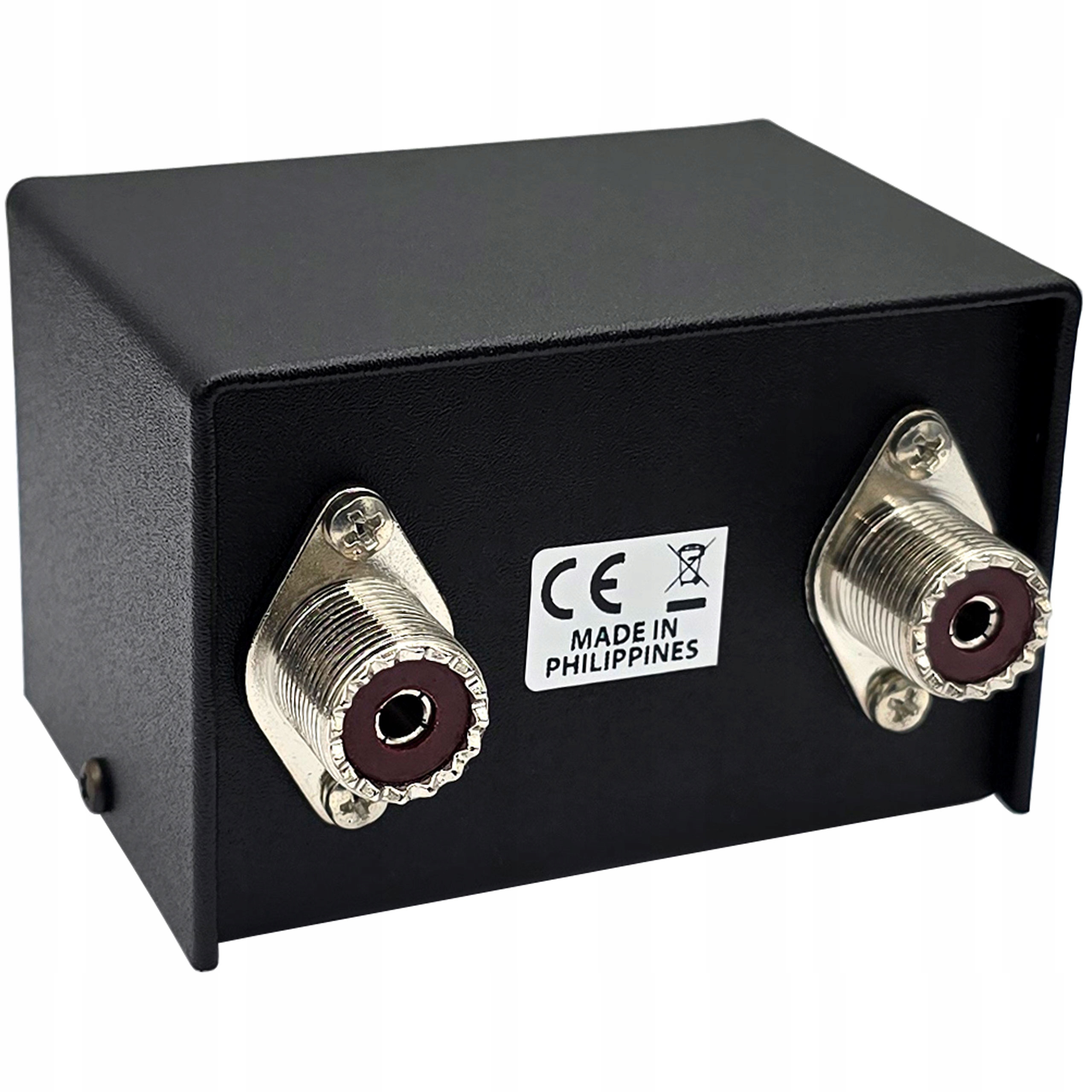

• разъемы : SO-239
• размеры: 85 x 80 x 58 мм
• вес: ок. 250 г

ИЗМЕРЕНИЕ КСВ

1. Установите переключатель, расположенный в нижней части передней панели рефлектометра, в положение FWD.2. На радиоприемнике включите передатчик и с помощью ручки на правой стороне рефлектометра установите стрелку правой шкалы с надписью SWR в положение SET (в конце шкалы КСВ).3. Продолжая передачу, установите переключатель в положение REF и считайте значение несоответствия, т. е. SWR.4. При правильно настроенной антенне КСВ должен иметь наименьшее значение (не более 1,5) на 20 канале СВ. По мере удаления от канала 20 КСВ должен достигать максимальных значений на каналах 1 и 40. Помните, что после смены канала всегда следует выполнять калибровку, т.е. повторять действия, описанные в пунктах 2 – 4. Если измерения показывают, что КСВ наименьший на 1 канале и увеличивается по мере приближения к 40 каналу, это означает, что излучатель антенны слишком длинный и его следует укоротить (в зависимости от типа антенны путем вставки антенны или перемещения регулировочных колец). Немного укоротив излучатель, измерьте КСВ еще раз, т.е. повторите действия, описанные в пунктах 2–4, пока не достигнете ситуации, при которой КСВ будет наименьшим на канале 20 и увеличивается по мере приближения к каналам 1 или 40. Если измерения покажите, что КСВ наименьший на 40 канале и увеличивается по мере приближения к 1 каналу, это означает, что излучатель антенны слишком короткий и его следует немного удлинить (в зависимости от типа антенны путем выдвижения антенны или перемещения регулировочных колец). Немного вытянув излучатель, снова измерьте КСВ, т. е. повторите действия, указанные в пунктах 2–4, пока не достигнете ситуации, при которой КСВ будет наименьшим на канале 20 и увеличивается по мере приближения к каналам 1 или 40.
